| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | EN51082 |
विद्युत पारेषण / वितरण लाइनों के लिए मिज कोड बेयर ओवरहेड कंडक्टर

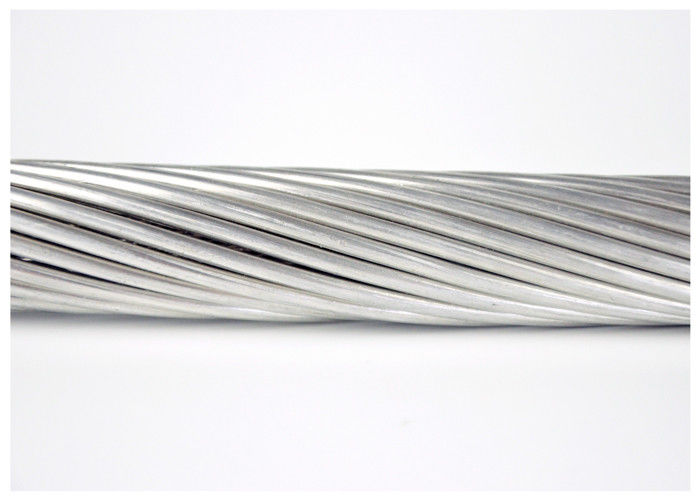

1 अनुप्रयोगसभी एल्यूमीनियम बेयर कंडक्टर (AAC)
बेयर कंडक्टर: AAC, AAAC, ACSR, AACSR, ACAR और गैल्वेनाइज्ड स्टील वायर, विभिन्न ग्रेड वोल्टेज के ओवरहेड इलेक्ट्रिकल पावर ट्रांसमिशन और डिस्ट्रीब्यूशन लाइनों में उपयोग किए जाते हैं।
प्रकार
| विवरण | तारों की संख्या |
अनुभागीय क्षेत्र (मिमी2) |
|
| AAC | सभी एल्यूमीनियम कंडक्टर | 7~127 | 16~1500 |
| AAAC | सभी एल्यूमीनियम मिश्र धातु कंडक्टर | 7~91 | 17~1300 |
| ACSR |
एल्यूमीनियम कंडक्टर स्टील प्रबलित |
7~103 | 16~1250 |
| AACSR |
एल्यूमीनियम मिश्र धातु कंडक्टर स्टील प्रबलित |
7~103 | 16~1250 |
| ACAR/AW |
एल्यूमीनियम कंडक्टर एल्यूमीनियम मिश्र धातु प्रबलित |
7~103 | 16~1250 |
| ACSW/S |
एल्यूमीनियम कंडक्टर एल्यूमीनियम क्लैड स्टील वायर/स्ट्रैंड |
7~103 | 16~1250 |
| GSW | गैल्वेनाइज्ड स्टील वायर | 3/2.64~37/4.55 | 16.41~765.99 |
|
AAC |
EN 51082 | |||||||
| क्षेत्र | संख्या | व्यास | प्रति इकाई द्रव्यमान | रेटेड | डीसी | |||
| कोड नाम | तारों | तार | कंड. | लंबाई | शक्ति | प्रतिरोध | ||
| मिमी2 | मिमी | मिमी | किग्रा/किमी | kN | Ω/किमी | |||
| मिज | 23.3 | 7 | 2.06 | 6.18 | 63.8 | 4.20 | 1.2249 | |
| गनेट | 26.9 | 7 | 2.21 | 6.63 | 73.4 | 4.83 | 1.0643 | |
| मच्छर | 36.9 | 7 | 2.59 | 7.77 | 100.8 | 6.27 | 0.7749 | |
| लेडीबर्ड | 42.8 | 7 | 2.79 | 8.37 | 117.0 | 7.28 | 0.6678 | |
| चींटी | 52.8 | 7 | 3.10 | 9.30 | 144.4 | 8.72 | 0.5409 | |
| मक्खी | 63.6 | 7 | 3.40 | 10.2 | 173.7 | 10.49 | 0.4497 | |
| ब्लूबॉटल | 73.6 | 7 | 3.66 | 11.0 | 201.3 | 11.78 | 0.3880 | |
| कानखजूरा | 78.6 | 7 | 3.78 | 11.3 | 214.7 | 12.57 | 0.3638 | |
| टिड्डा | 84.1 | 7 | 3.91 | 11.7 | 229.7 | 13.45 | 0.3400 | |
| क्लग | 95.6 | 7 | 4.17 | 12.5 | 261.3 | 15.30 | 0.2989 | |
| ततैया | 106.0 | 7 | 4.39 | 13.2 | 289.6 | 16.95 | 0.2697 | |
| भौंरा | 106.4 | 19 | 2.67 | 13.4 | 292.4 | 18.08 | 0.2701 | |
| मधुमक्खी | 132.0 | 7 | 4.90 | 14.7 | 360.8 | 21.12 | 0.2165 | |
| हॉर्नेट | 157.6 | 19 | 3.25 | 16.3 | 433.2 | 26.01 | 0.1823 | |
| कैट | 185.9 | 19 | 3.53 | 17.7 | 511.1 | 29.75 | 0.1546 | |
| चाफर | 213.2 | 19 | 3.78 | 18.9 | 586.0 | 34.12 | 0.1348 | |
| मकड़ी | 237.6 | 19 | 3.99 | 20.0 | 652.9 | 38.01 | 0.1210 | |
| तिलचट्टा | 265.7 | 19 | 4.22 | 21.1 | 730.4 | 42.52 | 0.1081 | |
| तितली | 322.7 | 19 | 4.65 | 23.3 | 886.8 | 51.63 | 0.0891 | |
| पतंगा | 373.1 | 19 | 5.00 | 25.0 | 1025.3 | 59.69 | 0.0770 | |
| ड्रोन | 372.4 | 37 | 3.58 | 25.1 | 1027.1 | 59.59 | 0.0774 | |
| कनखजूरा | 415.2 | 37 | 3.78 | 26.5 | 1145.1 | 66.43 | 0.0695 | |
| मेबग | 486.1 | 37 | 4.09 | 28.6 | 1340.6 | 77.78 | 0.0593 | |
| बिच्छू | 529.8 | 37 | 4.27 | 29.9 | 1461.2 | 84.77 | 0.0544 | |
| डिज्जिट | 628.3 | 37 | 4.65 | 32.6 | 1732.9 | 100.54 | 0.0459 | |
