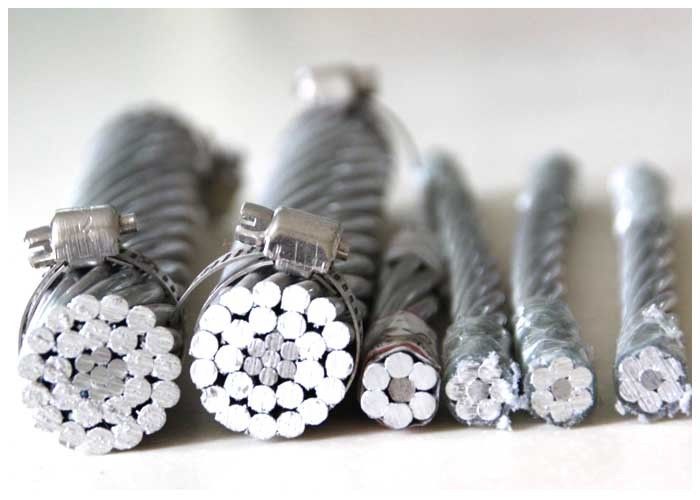

नंगे कंडक्टर
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | ASTM A475, BS 183:1972 |
| रेटेड वोल्टेज: | 132kV | सामग्री: | एल्यूमिनियम और स्टील |
|---|---|---|---|
| आवेदन पत्र: | ओवरहेड ट्रांसमिशन लाइन | कंडक्टर आकार: | परिपत्र |
| प्रकार: | उच्च वोल्टेज | क्रॉस सेक्शन: | 10-800 वर्ग मिमी |
एसीएआर ओवरहेड केबलनिम्नलिखित कोड और विशिष्टता शामिल करें
एसीएआर मिश्र धातु ओवरहेड केबल का व्यापक रूप से विभिन्न वोल्टेज स्तरों के साथ बिजली ट्रांसमिशन लाइनों में उपयोग किया जाता है, क्योंकि उनके पास उच्च यांत्रिक शक्ति, अच्छी चालकता, संक्षारण प्रतिरोध, यूनिट वॉल्यूम प्रकाश, स्थापित करने में आसान, उच्च तापमान प्रतिरोध, सरल संरचना, सुविधाजनक स्थापना और रखरखाव, बड़ी ट्रांसमिशन क्षमता जैसे फायदे हैं और नदियों और घाटियों में बिछाने के लिए भी उपयुक्त हैं जहां विशेष भौगोलिक संरचनाएं मौजूद हैं।
एएसी कंडक्टर मानक: जीबी1179-83, आईईसी1089-91।
अनुप्रयोग
बिजली वितरण लाइनों या स्थिर प्रतिष्ठानों में उपयोग के लिए उपयुक्त 0.6/केवी इनडोर/आउटडोर तक रेटेड वोल्टेज के साथ, नाली में संलग्न, भूमिगत वाहिनी में जहां यांत्रिक के अधीन नहीं है हानि.
विशेषता
- उच्च तनाव शक्ति, हल्का वजन, छोटी शिथिलता
- कठोर सतह, एंटी-एक्सट्रूज़न, आसान कनेक्शन, उच्च दक्षता निर्माण के साथ एल्यूमीनियम
- एक अच्छा रेंगना प्रतिरोध
-- संक्षारण प्रतिरोधी, लंबी सेवा जीवन
| प्रकार | विवरण | तार की संख्या |
अनुभाग क्षेत्र (मिमी2) |
| एएसी | सभी एल्यूमिनियम कंडक्टर | 7~127 | 16~1500 |
| एएएसी | सभी एल्यूमीनियम मिश्र धातु कंडक्टर | 7~91 | 17~1300 |
| शंट |
एल्यूमिनियम कंडक्टर इस्पात प्रबलित |
7~103 | 16~1250 |
| एएसीएसआर |
एल्यूमिनियम मिश्र धातु कंडक्टर इस्पात प्रबलित |
7~103 | 16~1250 |
| एसीएआर/एडब्ल्यू |
एल्यूमिनियम कंडक्टर एल्यूमीनियम मिश्र धातु प्रबलित |
7~103 | 16~1250 |
| एसीएसडब्ल्यू/एस |
एल्यूमिनियम कंडक्टर एल्युमिनियम क्लैड स्टील वायर/स्ट्रैंड |
7~103 | 16~1250 |
| जीएसडब्ल्यू | जस्ती इस्पात तार | 3/2.64~37/4.55 | 16.41~765.99 |
एसीएसआर कंडक्टर तकनीकी डेटा
| बीएस215 भाग2 | ||||||||||||
| कोड | पार करना | तारों की संख्या | वायर डेममीटर | व्यास | मास प्रति | रेटेड | अधिकतम | |||||
| नाम | अनुभाग | इकाई लंबाई | ताकत | डीसी प्रतिरोध | ||||||||
| अल | इस्पात | कुल | अल | इस्पात | मुख्य | शर्त. | 20°C पर | |||||
| मिमी2 | मिमी2 | मिमी2 | अल | इस्पात | मिमी | मिमी | मिमी | मिमी | किग्रा/किमी | के.एन. | ओम/किमी | |
| तिल | 10.6 | 1.77 | 12.4 | 6 | 1 | 1.5 | 1.5 | 1.5 | 4.5 | 42.8 | 4.14 | 2.7027 |
| गिलहरी | 21 | 3.5 | 24.5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6.33 | 84.7 | 7.87 | 1.3659 |
| गोफ़ेल | 26.2 | 4.37 | 30.6 | 6 | 1 | 2.36 | 2.36 | 2.36 | 7.08 | 106 | 9.58 | 1.0919 |
| चालक आदमी | 31.6 | 5.27 | 36.9 | 6 | 1 | 2.59 | 2.59 | 2.59 | 7.77 | 127.6 | 11.38 | 0.9065 |
| लोमड़ी | 36.7 | 6.11 | 42.8 | 6 | 1 | 2.79 | 2.79 | 2.79 | 8.37 | 148.1 | 13.21 | 0.7812 |
| फेर्रेट | 42.4 | 7.07 | 49.5 | 6 | 1 | 3 | 3 | 3 | 9 | 171.2 | 15.27 | 0.6757 |
| खरगोश | 52.9 | 8.81 | 61.7 | 6 | 1 | 3.35 | 3.35 | 3.35 | 10.1 | 213.5 | 18.42 | 0.5419 |
| मिनिक | 63.1 | 10.5 | 73.6 | 6 | 1 | 3.66 | 3.66 | 3.66 | 11 | 254.9 | 21.67 | 0.454 |
| बदमाश | 63.2 | 36.9 | 100.1 | 12 | 7 | 2.59 | 2.59 | 7.77 | 13 | 463 | 52.79 | 0.4568 |
| ऊदबिलाव | 75 | 12.5 | 87.5 | 6 | 1 | 3.99 | 3.99 | 3.99 | 12 | 302.9 | 25.76 | 0.382 |
| घोड़ा | 73.4 | 42.8 | 116.2 | 12 | 7 | 2.79 | 2.79 | 8.37 | 14 | 537.3 | 61.26 | 0.3936 |
| एक प्रकार का जानवर | 78.8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318.3 | 27.06 | 0.3635 |
| ऊद | 83.9 | 14 | 97.9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338.8 | 28.81 | 0.3415 |
| बिल्ली | 95.4 | 15.9 | 111.3 | 6 | 1 | 4.5 | 4.5 | 4.5 | 13.5 | 385.3 | 32.76 | 0.3003 |
| खरगोश | 105 | 17.5 | 122.5 | 6 | 1 | 4.72 | 4.72 | 4.72 | 14.2 | 423.8 | 36.04 | 0.273 |
| कुत्ता | 105 | 13.6 | 118.5 | 6 | 7 | 4.72 | 1.57 | 4.71 | 14.2 | 394 | 32.65 | 0.2733 |
| कोयोट | 131.7 | 20.1 | 151.8 | 26 | 7 | 2.54 | 1.91 | 5.73 | 15.9 | 520.7 | 45.86 | 0.2192 |
| कौगर | 131.5 | 7.31 | 138.8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418.8 | 29.74 | 0.2188 |
| चीता | 131.2 | 30.6 | 161.9 | 30 | 7 | 2.36 | 2.36 | 7.08 | 16.5 | 602.2 | 57.87 | 0.2202 |
| भेड़िया | 158.1 | 36.9 | 194.9 | 30 | 7 | 2.59 | 2.59 | 7.77 | 18.1 | 725.3 | 68.91 | 0.1829 |
| कुत्ते का एक प्राकर | 158.7 | 8.81 | 167.5 | 18 | 1 | 3.35 | 3.35 | 3.35 | 16.8 | 505.2 | 35.87 | 0.1814 |
| बनबिलाव | 183.4 | 42.8 | 226.2 | 30 | 7 | 2.79 | 2.79 | 8.37 | 19.5 | 841.6 | 79.97 | 0.1576 |
| कैरकल | 184.2 | 10.2 | 194.5 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.1 | 586.7 | 40.74 | 0.1562 |
| तेंदुआ | 212.1 | 49.5 | 261.5 | 30 | 7 | 3 | 3 | 9 | 21 | 973.1 | 92.46 | 0.1363 |
| जगुआर | 210.6 | 11.7 | 222.3 | 18 | 1 | 3.86 | 3.86 | 3.86 | 19.3 | 670.8 | 46.57 | 0.1366 |
| शेर | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.3 | 1093.4 | 100.47 | 0.1213 |
| भालू | 264.4 | 61.7 | 326.1 | 30 | 7 | 3.35 | 3.35 | 10.1 | 23.5 | 1213.4 | 111.5 | 0.1093 |
| बकरी | 324.3 | 75.7 | 400 | 30 | 7 | 3.71 | 3.71 | 11.1 | 26 | 1488.2 | 135.13 | 0.0891 |
| भेड़ | 375.1 | 87.5 | 462.6 | 30 | 7 | 3.99 | 3.99 | 12 | 27.9 | 1721.3 | 156.3 | 0.0771 |
| मृग | 374.1 | 48.5 | 422.6 | 54 | 7 | 2.97 | 2.97 | 8.91 | 26.7 | 1413.8 | 118.88 | 0.0773 |
| बाइसन | 381.7 | 49.5 | 431.2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442.5 | 121.3 | 0.0758 |
| हिरन | 429.6 | 100.2 | 529.8 | 30 | 7 | 4.27 | 4.27 | 12.8 | 29.9 | 1971.4 | 179 | 0.0673 |
| ज़ेबरा | 428.9 | 55.6 | 484.5 | 54 | 7 | 3.18 | 3.18 | 9.54 | 28.6 | 1620.8 | 131.92 | 0.0674 |
| गोज़न | 477.1 | 111.3 | 588.5 | 30 | 7 | 4.5 | 4.5 | 13.5 | 31.5 | 2189.5 | 198.8 | 0.0606 |
| केमल | 476 | 61.7 | 537.7 | 54 | 7 | 3.35 | 3.35 | 10.1 | 30.2 | 1798.8 | 146.4 | 0.0608 |
| मूस | 528.5 | 68.5 | 597 | 54 | 7 | 3.53 | 3.53 | 10.6 | 31.8 | |||
