| न्यूनतम आदेश मात्रा: | 100 मीटर |
| मानक पैकेजिंग: | लकड़ी का ढोल |
| वितरण अवधि: | 7 दिनों के बाद जमा प्राप्त किया |
| भुगतान विधि: | एल / सी, टी / टी |
कम धुआं BTTZ श्रृंखला लचीला खनिज अछूता केबल

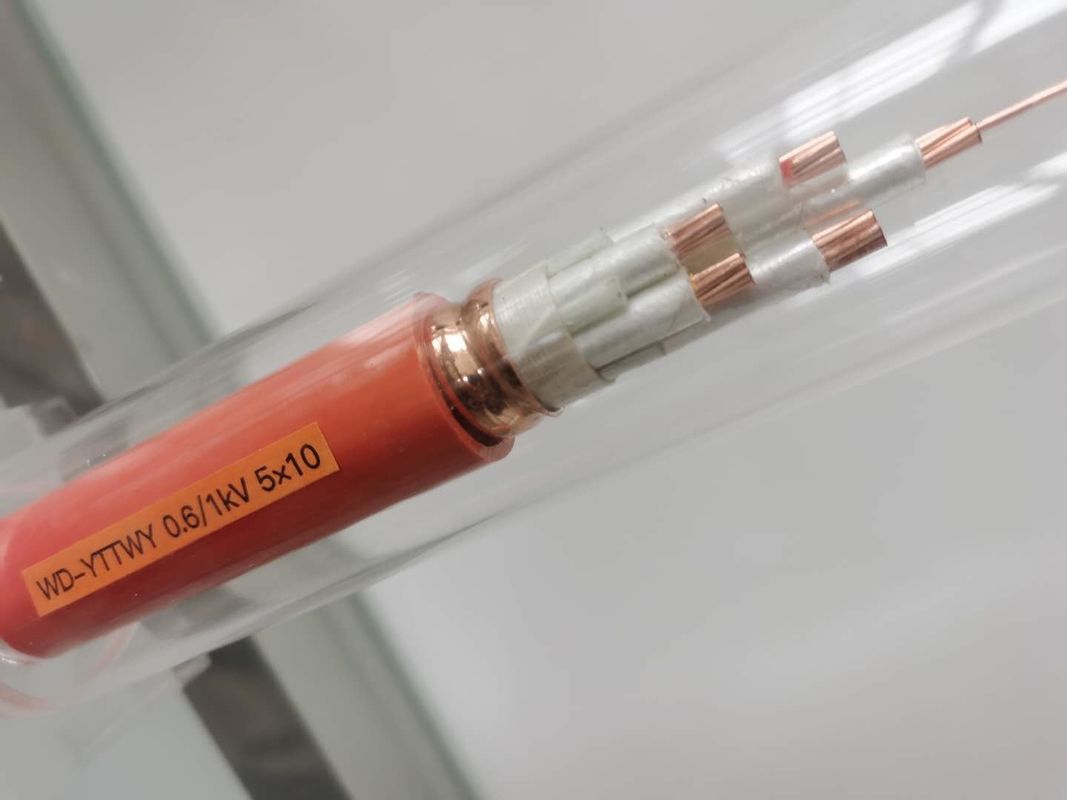

लचीली अग्निरोधक केबल की संरचना
1. केबल कंडक्टर: यह फंसे हुए तांबे के तारों से बना है, अनुकूल फ्लेक्सुरल संपत्ति के साथ
2. इन्सुलेशन परत: यह उच्च तापमान प्रतिरोधी अकार्बनिक इन्सुलेट सामग्री को गोद लेती है
3. कॉपर म्यान: तांबे सामग्री, विशेष मशीनिंग के माध्यम से, अनुकूल फ्लेक्सुरल संपत्ति के साथ।पीई तार के रूप में इस्तेमाल किया।
4. बाहरी म्यान: यह कम धुआं गैर-विषाक्तता के प्लास्टिक सामग्री से बना है, अनुकूल जंग संरक्षण के साथ।
| नाममात्र पार करना अनुभाग |
आउटर व्यास लगभग। |
केबल लगभग का वजन। | वोल्टेज ड्रॉप | छोटा झुकने त्रिज्या |
|
| एकल चरण | तीन चरण | ||||
| मिमी 2 | मिमी | किलो / किमी | वी / A.km | वी / A.km | मिमी |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 एक्स 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| ३ एक्स ३५ | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 एक्स 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
राष्ट्रीय मानकों के अनुसार, आग प्रतिरोधी तार और केबल: अग्नि परीक्षा विधि विशेषता परीक्षण, जीबी 126666 के अनुसार।6 क्लास ए, लौ के तापमान के साथ आग में जलना 950 ℃ चरण और चरण के बीच 750V के वोल्टेज को लागू करता है और चरण और बाहरी म्यान के बीच यह 90 मिनट के लिए टूटने के बिना सामना करने में सक्षम होना चाहिए।
क्लास बी, लौ तापमान 750-800 डिग्री सेल्सियस के साथ आग में रोटी, चरण और चरण के बीच 750V के वोल्टेज को लागू करें और चरण और म्यान के बीच यह 90 मिनट के लिए बिना टूटने का सामना करने में सक्षम होना चाहिए।
BS6378 के अनुसार, लचीली अग्निरोधक केबल निम्नलिखित आवश्यकताओं को पूरा करती है:
कक्षा A 650 ℃ 3h
कक्षा बी 750 ℃ 3 ह
कक्षा सी 950 ℃ 3 ह
वर्ग एस 950 ℃ 20min
रेटेड वोल्टेज: 0.6 / 1kV
रेटेड काम वोल्टेज: प्रकाश लोड 500V, भारी लोड 750V;
रेटेड वर्तमान: सिंगल कोर 25-1800 ए;मल्टी-कोर 16-500A
इन्सुलेशन प्रतिरोध: इन्सुलेशन प्रतिरोध Ω 1000MΩ प्रति किमी।केबल की लंबाई 100 मीटर से कम है, तो इन्सुलेशन प्रतिरोध than 10000 Mm
पावर फ़्रीक्वेंसी फेस वोल्टेज: 500V और 750V के केबल के कॉपर और म्यान के बीच क्रमशः 2000V और 2500 V के वोल्टेज को लागू करें, वे टूटे बिना 15 मिनट के लिए सामना करने में सक्षम होना चाहिए।
