भारी धातु sheathed खनिज अछूता केबल

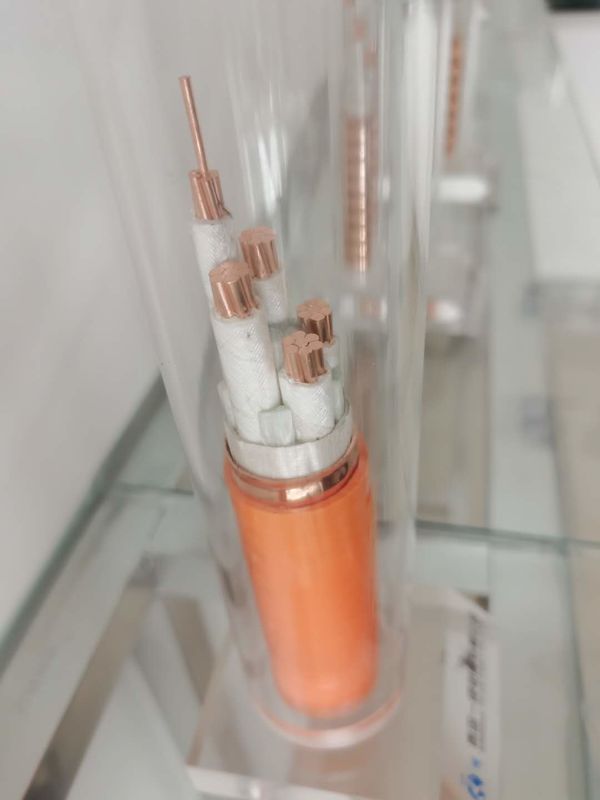

लचीली अग्निरोधक केबल की संरचना
1. केबल कंडक्टर: यह फंसे हुए तांबे के तारों से बना है, अनुकूल फ्लेक्सुरल संपत्ति के साथ
2. इन्सुलेशन परत: यह उच्च तापमान प्रतिरोधी अकार्बनिक इन्सुलेट सामग्री को गोद लेती है
3. कॉपर म्यान: तांबे सामग्री, विशेष मशीनिंग के माध्यम से, अनुकूल फ्लेक्सुरल संपत्ति के साथ।पीई तार के रूप में इस्तेमाल किया।
4. बाहरी म्यान: यह कम धुआं गैर-विषाक्तता के प्लास्टिक सामग्री से बना है, अनुकूल जंग संरक्षण के साथ।
नाममात्र पार करना अनुभाग |
आउटर व्यास लगभग। |
केबल लगभग का वजन। | वोल्टेज ड्रॉप | छोटा झुकने त्रिज्या |
|
एकल चरण | तीन चरण | ||||
मिमी 2 | मिमी | किलो / किमी | वी / A.km | वी / A.km | मिमी |
3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 एक्स 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
३ एक्स ३५ | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 एक्स 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
लचीली अग्निरोधक केबल का मॉडल
YTTW
Y: श्रृंखला प्रतीक
टी: कूपर कंडक्टर
T: कॉपर म्यान
डब्ल्यू: अकार्बनिक इन्सुलेशन
राष्ट्रीय मानकों के अनुसार, आग प्रतिरोधी तार और केबल: अग्नि परीक्षा विधि विशेषता परीक्षण, जीबी 126666 के अनुसार।6 क्लास ए, लौ के तापमान के साथ आग में जलना 950 ℃ चरण और चरण के बीच 750V के वोल्टेज को लागू करता है और चरण और बाहरी म्यान के बीच यह 90 मिनट के लिए टूटने के बिना सामना करने में सक्षम होना चाहिए।
क्लास बी, लौ तापमान 750-800 डिग्री सेल्सियस के साथ आग में रोटी, चरण और चरण के बीच 750V के वोल्टेज को लागू करें और चरण और म्यान के बीच यह 90 मिनट के लिए बिना टूटने का सामना करने में सक्षम होना चाहिए।
2. BS6378 के अनुसार, लचीली अग्निरोधक केबल निम्नलिखित आवश्यकताओं को पूरा करती है:
कक्षा A 650 ℃ 3h
कक्षा बी 750 ℃ 3 ह
कक्षा सी 950 ℃ 3 ह
वर्ग एस 950 ℃ 20min
1. उत्कृष्ट अग्निरोधक संपत्ति, अग्निरोधक रेटिंग न केवल राष्ट्रीय मानक GB1266.6 को संतुष्ट करती है: श्रेणी ए 950 ℃ 90 मिनट, झोपड़ी भी यूके मानक बीएस 187-1994 के साथ मिलती है: कक्षा ए 650 ℃ 3h: वर्ग बी 750 ℃ ℃ ;वर्ग C 950 ℃ 3h इस बीच, यह भी पानी छिड़काव या यांत्रिक हड़ताल का सामना करने में सक्षम है;
2. लंबी निरंतर लंबाई: लंबाई एकल-कोर या मल्टी-कोर केबल के बावजूद बिजली की आपूर्ति की लंबाई की मांग को पूरा कर सकती है, और प्रत्येक केबल की निरंतर लंबाई 1000 मीटर तक हो सकती है।
3. बड़े पार अनुभागीय क्षेत्र, एकल-कोर केबल का अनुभागीय क्षेत्र 630 मिमी 2 तक पहुंच जाता है और मल्टी-कोर केबल 70 मिमी 2 तक पहुंच जाता है।
4. लचीलेपन की संपत्ति, केबल झुकने वाले त्रिज्या 6-10D के साथ केबल पर घाव हो सकता है, (D केबल का बाहरी व्यास है):
5. धुआँ रहित गैर-विषाक्तता जब जलता है, तो यह अकार्बनिक सामग्री (गैर-ज्वलनशील सामग्री) को इन्सुलेशन के लिए अपनाता है, इसके जलने से कोई हानिकारक गैस या द्वितीयक उत्पन्न नहीं होता है
प्रदूषण यह एक पर्यावरण संरक्षण उत्पाद है;
6. उच्च अधिभार क्षमता, केबल न केवल वर्तमान वहन क्षमता में उच्च है, बल्कि बड़ी अधिभार क्षमता भी है।तारों की आवश्यकताओं के अनुसार, केबल का सर्फ इक्का तापमान आमतौर पर 70 ℃ होता है, अगर यह छुआ नहीं जाएगा या ज्वलनशील निर्माण सामग्री के साथ संपर्क नहीं करेगा, तो केबल म्यान का तापमान 105 ℃ तक बढ़ सकता है।ओवरलोड आने पर, अग्निरोधक केबल का दीर्घकालिक कार्य तापमान 250 ℃ तक पहुंच सकता है;
7. जंग प्रूफ की संपत्ति, कार्बनिक अछूता अग्निरोधक को कभी-कभी प्लास्टिक ट्यूब या ट्यूब या लोहे की ट्यूब की आवश्यकता होती है, प्लास्टिक ट्यूब खराब होने के लिए उत्तरदायी होती है और लोहे की ट्यूब जंग या विस्फोट के लिए उपयुक्त होती है, लेकिन अग्निरोधक केबल में तांबा म्यान होता है और ट्यूब की आवश्यकता होती है कम, इसके अलावा, तांबा म्यान में अनुकूल संक्षारण प्रतिरोध है।
8. विद्युत चुम्बकीय हस्तक्षेप से मुक्त जब सूचना तार और नियंत्रण तार के साथ एक ही ऊर्ध्वाधर शाफ्ट में वायरिंग की जाती है, क्योंकि अग्निरोधक केबल के तांबे के शील्डिंग एकल और नियंत्रण तारों या केबलों को बाधित नहीं करेंगे;
9. लौ में सामान्य रूप से तंत्र का उपयोग, यह आग की क्षति को कम कर देता है, लौ में सामान्य रूप से बुझाने वाले उपकरण, यह अग्नि क्षति को कम करता है।इसके अलावा, यह कार्मिक सुरक्षा के लिए विश्वसनीय है, क्योंकि इसका कॉपर म्यान एक प्रकार का अच्छा कंडक्टर है, जो सबसे अच्छी तरह से तैयार पीई तार है और पूरे केबल को कवर करता है, 100 साल तक का जीवन;
10. लंबे समय से सेवा जीवन, उच्च तापमान प्रतिरोध और अकार्बनिक अछूता सामग्री के गिरावट प्रतिरोध इसकी सेवा जीवन सामान्य काम की परिस्थितियों के तहत, कार्बनिक अछूता केबलों के कई बार है, इसकी सेवा का जीवन इमारतों के रूप में लंबे समय तक हो सकता है;
11. स्थापना और फ़ाइटिनोस सहित लचीली अग्निरोधक केबलों का परिवहन और पैकेजिंग सामान्य केबलों के समान ही सरल हैं;
12. अनुकूल आर्थिक दक्षता, उन्नत विनिर्माण प्रक्रियाओं के कारण और लचीली अग्निरोधक केबल की समग्र स्थापना के कारण समान परिस्थितियों में खनिज इंसुलेटेड केबल की तुलना में बहुत अधिक आयवर होता है।
लचीली अग्निरोधक केबल की विद्युत विशेषताएं
