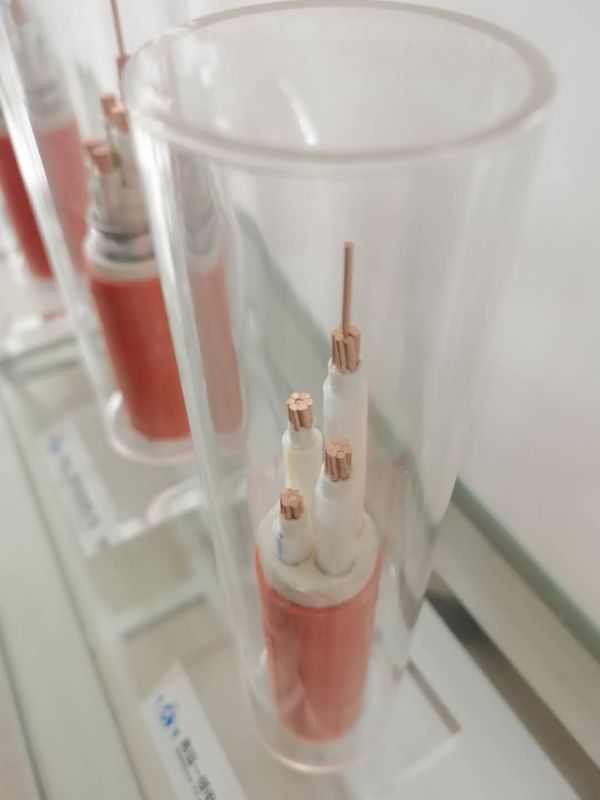

मिनरल इंसुलेटेड केबल भवन, औद्योगिक, हवाई अड्डे, बिजली स्टेशन, बिजली आपूर्ति और अन्य में उपयोग किया जाता है
चुनने का तरीका
1. निम्नलिखित मामलों में, प्लास्टिक शीथ के साथ लचीले खनिज इंसुलेटेड केबल का उपयोग किया जाना चाहिए:
केबल को ऐसे वातावरण में रखा जाता है जो कॉपर शीथ को खराब करता है।
केबल को सीधे गाड़ दिया जाता है या पाइप के माध्यम से बिछा दिया जाता है।
केबल इमारतों के गैर-तकनीकी स्थानों में बिछाए जाते हैं और उनकी सौंदर्य संबंधी आवश्यकताएं होती हैं।जहां अग्नि सुरक्षा की आवश्यकता है, हलोजन मुक्त और कम धूम्रपान वाले प्लास्टिक के बाड़े का उपयोग किया जाना चाहिए।
नाममात्र
पार
खंड |
आउटर
व्यास
लगभग। |
केबल का वजन लगभग। |
वोल्टेज ड्रॉप |
छोटा
झुकने
RADIUS |
| एकल चरण |
तीन फ़ेज़ |
| मिमी2 |
मिमी |
किग्रा/किमी |
वी / ए किमी |
वी / ए किमी |
मिमी |
| 3 x 1.5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 x 2.5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 x 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 x 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
| 3 x 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 x 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
| 3 x 25 |
22.3 |
1,192.9 |
1.87 |
1.62 |
334.5 |
| 3 x 35 |
25.2 |
1,518.8 |
1.35 |
1.17 |
378.0 |
| 3 x 50 |
28.6 |
1,950.5 |
1.01 |
0.87 |
429.0 |
| 3 x 70 |
32.7 |
2,629.9 |
0.71 |
0.61 |
490.5 |
| 3 x 95 |
37.1 |
3,588.8 |
0.52 |
0.454 |
556.5 |
| 3 x 120 |
40.9 |
4,379.3 |
0.43 |
0.371 |
613.5 |
2. विशिष्टता चयन
केबल बिछाने के वातावरण के अनुसार केबल का अधिकतम ऑपरेटिंग तापमान निर्धारित करें, उचित रूप से संबंधित केबल करंट का चयन करें, और केबल विनिर्देशों का निर्धारण करें।
2.1: केबल तापमान के अनुसार दो प्रकार के लचीले खनिज इंसुलेटेड केबल होते हैं
ले जाने की क्षमता: 70 डिग्री सेल्सियस पर
105 डिग्री सेल्सियस पर Ampacity
2.2: चयनित केबल की वर्तमान वहन क्षमता निम्नलिखित बिछाने की स्थिति के तहत 70 0 सी के सामान्य ऑपरेटिंग तापमान के अनुसार होनी चाहिए:
दीवारों, कोष्ठकों, छतों और पुलों के साथ स्वच्छ रेखाएँ।
यह एक ही ब्रिज, शाफ्ट, केबल ट्रेंच और केबल टनल में अन्य प्रकार के केबल के साथ रूट किया जाता है।
अन्य स्थान जहां केबल शीथ का तापमान बहुत अधिक है, व्यक्तिगत चोट या उपकरण क्षति का कारण बन सकता है।
2.3: केबल को पुल, केबल ट्रेंच और उस जगह पर रखें जहां मानव रहित मशीन पाइप पहनती है।वर्तमान वहन क्षमता को सामान्य ऑपरेटिंग तापमान 105 0 C के अनुसार चुना जा सकता है
.2.4: लचीले खनिज अछूता केबलों के विनिर्देशों को लाइन की वास्तविक लंबाई और केबल की डिलीवरी की लंबाई के अनुसार उचित रूप से निर्धारित किया जाना चाहिए।
