| न्यूनतम आदेश मात्रा: | 100 मीटर |
| मानक पैकेजिंग: | लकड़ी का ड्रम |
| वितरण अवधि: | जमा प्राप्त करने के 7 दिन बाद |
| भुगतान विधि: | एल/सी, टी/टी |

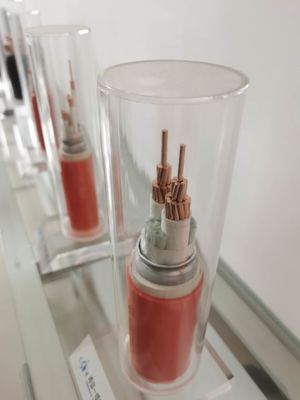

औद्योगिक भवनों में 450/750V फायरप्रूफ मिनरल इंसुलेटेड केबल
खनिज इंसुलेटेड केबल औद्योगिक भवनों, नागरिक भवनों में आग और वितरण लाइनों के लिए पारेषण और वितरण लाइनों में उपयोग के लिए उपयुक्त है
आपातकालीन प्रणाली।

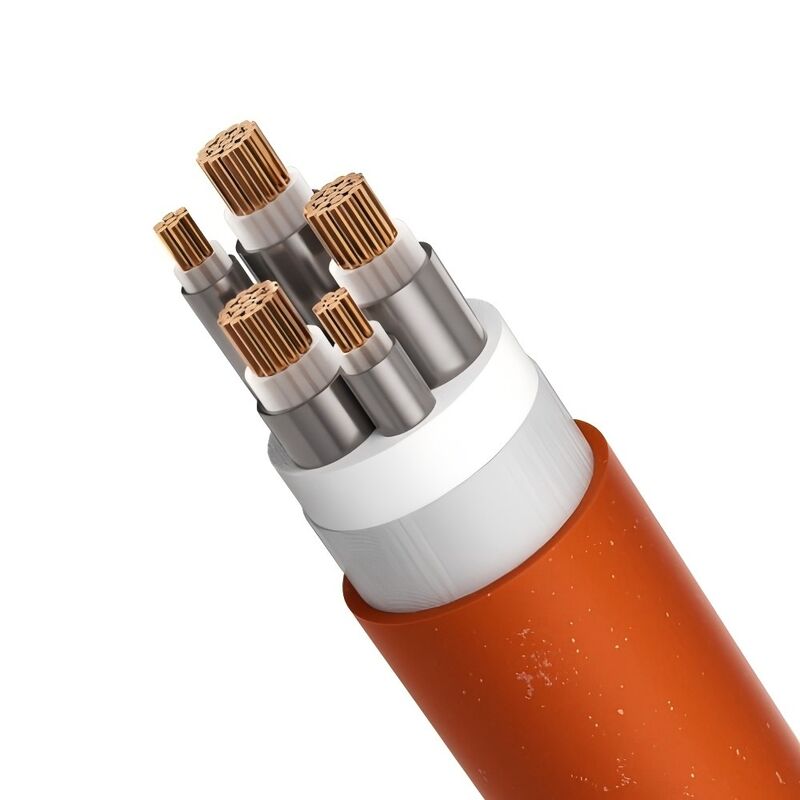

लचीली अग्निरोधक केबल की संरचना
1. केबल कंडक्टर: यह फंसे हुए तांबे के तारों से बना होता है, जिसमें अनुकूल लचीली संपत्ति होती है
2. इन्सुलेशन परत: यह उच्च तापमान प्रतिरोधी अकार्बनिक इन्सुलेट सामग्री को गोद लेती है
3. कॉपर म्यान: तांबे की सामग्री, विशेष मशीनिंग के माध्यम से, अनुकूल लचीली संपत्ति के साथ।पीई तार के रूप में इस्तेमाल किया।
4. बाहरी म्यान: यह अनुकूल जंग संरक्षण के साथ कम धूम्रपान गैर-विषाक्तता की प्लास्टिक सामग्री से बना है।
मिनरल इंसुलेटेड केबल पैरामीटर्स
| नाममात्र पार खंड |
आउटर व्यास लगभग। |
केबल का वजन लगभग। | वोल्टेज ड्रॉप | छोटा झुकने RADIUS |
|
| एकल चरण | तीन फ़ेज़ | ||||
| मिमी2 | मिमी | किग्रा/किमी | वी / ए किमी | वी / ए किमी | मिमी |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
लचीली अग्निरोधक केबल का मॉडल
YTTW
वाई: श्रृंखला प्रतीक
टी: कूपर कंडक्टर
टी: कॉपर शीथ
डब्ल्यू: अकार्बनिक इन्सुलेशन
राष्ट्रीय मानकों के अनुसार, आग प्रतिरोधी तार और केबल: GB12666 के अनुसार अग्नि परीक्षण विधि विशेषता परीक्षण।6 कक्षा ए, लौ तापमान 950 ℃ के साथ आग में जलाएं, चरण और चरण के बीच 750V का वोल्टेज लागू करें और चरण और बाहरी म्यान के बीच इसे बिना टूटने के 90 मिनट तक झेलने में सक्षम होना चाहिए।
कक्षा बी, लौ तापमान 750-800 डिग्री सेल्सियस के साथ आग में बुन, चरण और चरण के बीच 750V का वोल्टेज लागू करें और चरण और म्यान के बीच इसे बिना टूटने के 90 मिनट तक झेलने में सक्षम होना चाहिए।
2. BS6378 के अनुसार, लचीली अग्निरोधक केबल निम्नलिखित आवश्यकताओं को पूरा करती है:
कक्षा ए 650 ℃ 3h
कक्षा बी 750 ℃ 3h
कक्षा सी 950 ℃ 3h
कक्षा एस 950 ℃ 20min
1. उत्कृष्ट अग्निरोधक संपत्ति, अग्निरोधक रेटिंग न केवल राष्ट्रीय मानक GB1266.6 को संतुष्ट करती है: श्रेणी ए 950 ℃ 90 मिनट, बल्कि यूके मानक बीएस 187-1994 के साथ भी मिलते हैं: कक्षा ए 650 ℃ 3h: कक्षा बी 750 ℃ 3h ;कक्षा सी 950 ℃ 3h इस बीच, यह पानी के छिड़काव या यांत्रिक हड़ताल का सामना करने में भी सक्षम है;
2. लंबी निरंतर लंबाई: सिंगल-कोर या मल्टी-कोर केबल के बावजूद लंबाई बिजली की आपूर्ति की लंबाई की मांग को पूरा कर सकती है, और प्रत्येक केबल की निरंतर लंबाई 1000 मीटर तक हो सकती है।
3. बड़े क्रॉस सेक्शनल एरिया, सिंगल-कोर केबल का सेक्शनल एरिया 630mm2 तक पहुंचता है और मल्टी-कोर केबल 70mm2 तक पहुंचता है।
4. लचीलेपन की संपत्ति, केबल 6-10D झुकने वाले त्रिज्या के साथ केबल रीआई पर लपेटा जा सकता है, (डी केबल का बाहरी व्यास है):
5. जलने पर धुआँ रहित गैर-विषाक्तता, यह इन्सुलेशन के लिए अकार्बनिक सामग्री (गैर-ज्वलनशील सामग्री) को गोद लेती है, इसके जलने से कोई हानिकारक गैस या द्वितीयक उत्पादन नहीं होगा
प्रदूषण यह एक पर्यावरण संरक्षण उत्पाद है;
6. उच्च अधिभार क्षमता, केबल न केवल वर्तमान वहन क्षमता में उच्च है, बल्कि बड़ी अधिभार क्षमता भी है।तारों की आवश्यकताओं के अनुसार, केबल का सर्फ ऐस तापमान आमतौर पर 70 ℃ होता है अगर इसे छुआ नहीं जाएगा या ज्वलनशील निर्माण सामग्री से संपर्क नहीं किया जाएगा तो केबल शीथ का तापमान 105 ℃ तक बढ़ाया जा सकता है।ओवरलोड होने पर, फायरप्रूफ केबल का दीर्घकालिक कार्य तापमान 250 ℃ तक पहुंच सकता है;
7. संक्षारण प्रूफ की संपत्ति, कार्बनिक इंसुलेटेड फायरप्रूफ के लिए कभी-कभी प्लास्टिक ट्यूब या ट्यूब या लोहे की ट्यूब की आवश्यकता होती है, प्लास्टिक ट्यूब खराब होने के लिए उत्तरदायी होती है और लोहे की ट्यूब जंग या मिटने के लिए उपयुक्त होती है, लेकिन फायरप्रूफ केबल में तांबे की म्यान होती है और ट्यूब की जरूरत होती है- कम, इसके अलावा, कॉपर शीथ में अनुकूल संक्षारण प्रतिरोध होता है।
8. सूचना तार और नियंत्रण तार के साथ एक ही ऊर्ध्वाधर शाफ्ट में वायरिंग करते समय विद्युत चुम्बकीय हस्तक्षेप से मुक्त तांबे की म्यान के परिरक्षण के कारण अग्निरोधक केबल एकल और नियंत्रण तारों या केबलों में हस्तक्षेप नहीं करेगा;
9. आम तौर पर ज्वाला में टिंगिंग उपकरण, यह अग्नि क्षति को कम करता है, सामान्य रूप से ज्वाला में बुझाने वाला उपकरण, यह अग्नि क्षति को कम करता है।इसके अलावा, यह कर्मियों की सुरक्षा के लिए विश्वसनीय है, क्योंकि इसकी तांबे की म्यान एक तरह का अच्छा कंडक्टर है, यह सबसे अच्छा पीई तार है और पूरे केबल को कवर करता है, 100 साल तक का जीवन;
10. लंबे समय से सेवा जीवन, उच्च तापमान प्रतिरोध और अकार्बनिक इन्सुलेटेड सामग्री की गिरावट प्रतिरोध इसकी सेवा जीवन कार्बनिक इन्सुलेटेड केबल्स के कई गुना है, सामान्य कामकाजी परिस्थितियों में, इसकी सेवा जीवन भवनों के रूप में लंबे समय तक हो सकती है;
11. इंस्टॉलेशन फिटिनो सहित लचीले फायरप्रूफ केबलों का परिवहन और पैकेजिंग सामान्य केबलों की तरह ही सरल है;
12. अनुकूल आर्थिक दक्षता, उन्नत विनिर्माण प्रक्रियाओं और सरल स्थापना के कारण लचीली फायरप्रूफ केबल की समग्र लागत समान परिस्थितियों में खनिज इन्सुलेटेड केबल की तुलना में काफी कम है।
