| न्यूनतम आदेश मात्रा: | 100 मीटर |
| मानक पैकेजिंग: | लकड़ी का ड्रम |
| वितरण अवधि: | जमा प्राप्त करने के 7 दिन बाद |
| भुगतान विधि: | एल/सी, टी/टी |
3 X 1.5 Mm2 3 X 150 Mm2 मिनरल इंसुलेटेड पावर केबल माइक केबल
मिनरल इंसुलेटेड पावर केबल का उपयोग बड़े भवनों, रेल ट्रांजिट, अस्पतालों, शॉपिंग मॉल, मनोरंजन स्थलों, डेटा केंद्रों और अन्य महत्वपूर्ण स्थानों में वितरण सर्किट में किया जाता है।

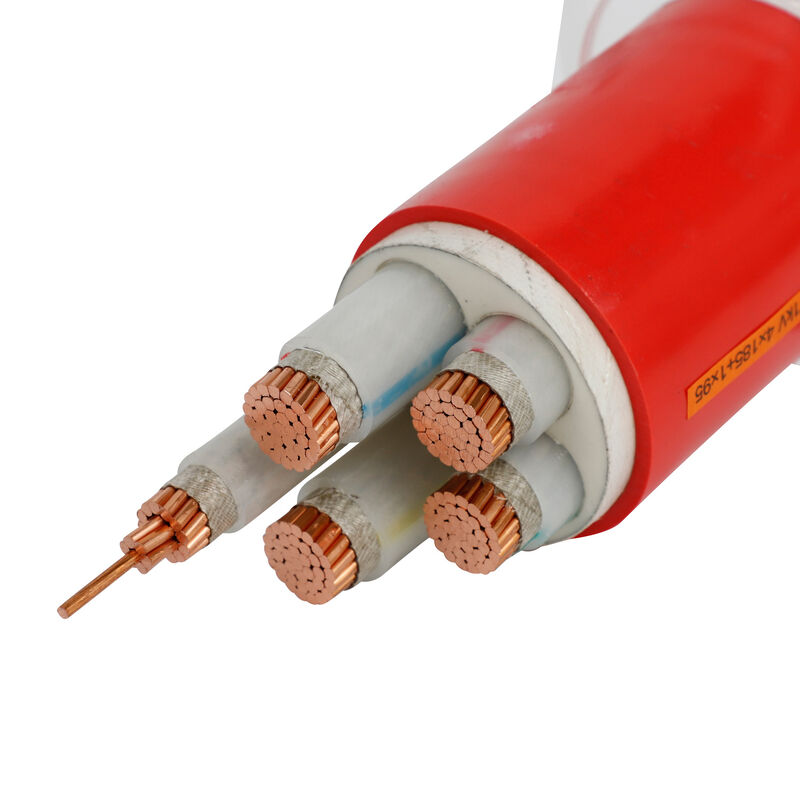

मिनरल इंसुलेटेड पावर केबल की संरचना
1. केबल कंडक्टर: यह फंसे हुए तांबे के तारों से बना होता है, जिसमें अनुकूल लचीली संपत्ति होती है
2. इन्सुलेशन परत: यह उच्च तापमान प्रतिरोधी अकार्बनिक इन्सुलेट सामग्री को गोद लेती है
3. कॉपर म्यान: तांबे की सामग्री, विशेष मशीनिंग के माध्यम से, अनुकूल लचीली संपत्ति के साथ।पीई तार के रूप में इस्तेमाल किया।
4. बाहरी म्यान: यह अनुकूल जंग संरक्षण के साथ कम धूम्रपान गैर-विषाक्तता की प्लास्टिक सामग्री से बना है।
| नाममात्र पार खंड |
आउटर व्यास लगभग। |
केबल का वजन लगभग। | वोल्टेज ड्रॉप | छोटा झुकने RADIUS |
|
| एकल चरण | तीन फ़ेज़ | ||||
| मिमी2 | मिमी | किग्रा/किमी | वी / ए किमी | वी / ए किमी | मिमी |
| 3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
| 3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
राष्ट्रीय मानकों के अनुसार, आग प्रतिरोधी तार और केबल: GB12666 के अनुसार अग्नि परीक्षण विधि विशेषता परीक्षण।6 कक्षा ए, लौ तापमान 950 ℃ के साथ आग में जलाएं, चरण और चरण के बीच 750V का वोल्टेज लागू करें और चरण और बाहरी म्यान के बीच इसे बिना टूटने के 90 मिनट तक झेलने में सक्षम होना चाहिए।
कक्षा बी, लौ तापमान 750-800 डिग्री सेल्सियस के साथ आग में बुन, चरण और चरण के बीच 750V का वोल्टेज लागू करें और चरण और म्यान के बीच इसे बिना टूटने के 90 मिनट तक झेलने में सक्षम होना चाहिए।
BS6378 के अनुसार, लचीली अग्निरोधक केबल निम्नलिखित आवश्यकताओं को पूरा करती है:
कक्षा ए 650 ℃ 3h
कक्षा बी 750 ℃ 3h
कक्षा सी 950 ℃ 3h
कक्षा एस 950 ℃ 20min
रेटेड वोल्टेज: 0.6/1kV
रेटेड वर्किंग वोल्टेज: लाइट लोड 500V, हैवी लोड 750V;
रेटेड वर्तमान: सिंगल कोर 25-1800 ए;मल्टी-कोर 16-500A
इन्सुलेशन प्रतिरोध: इन्सुलेशन प्रतिरोध≥ 1000MΩ प्रति किमी।केबल की लंबाई 100 मीटर से कम है, फिर इन्सुलेशन प्रतिरोध ≥ 10000 MΩ
