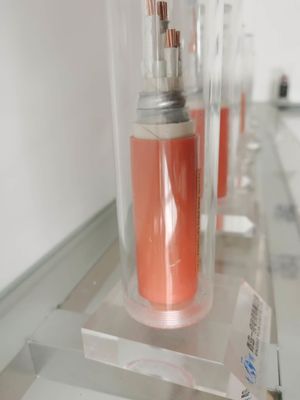

पीवीसी बेयर कॉपर मिनरल इंसुलेटेड केबल थर्मोकपल से जुड़ रहा है
परिचय
उच्च परिचालन तापमान
250 डिग्री सेल्सियस तक लगातार ऑपरेटिंग तापमान, और तांबे के 1083 डिग्री सेल्सियस के पिघलने बिंदु तक पहुंचने के लिए कम समय।
अंतर्निहित ज्वालारोधक बाधा
एक गैर-ज्वलनशील जैकेट का उपयोग करके, अत्यधिक कॉम्पैक्ट इन्सुलेशन भाप, गैस या लौ के फैलाव का प्रतिरोध करेगा।
उच्च यांत्रिक शक्ति
बहुत मजबूत और मुड़ने, झुकने और चपटे होने जैसे काफी तनावों का सामना कर सकता है।
लचीला
पूरी तरह से annealed और अत्यंत निंदनीय, मौजूदा तारों के मार्गों और अनियमित आकृतियों का पालन करने के लिए आसान है।
गैर-उम्र बढ़ने, निरंतर समग्र ग्राउंडिंग, छोटा ओडी
onductor: फंसे भालू तांबा
इन्सुलेशन (पहली परत): अभ्रक टेप, ज्वाला मंदक
इन्सुलेशन (दूसरी परत): हलोजन मुक्त क्रॉस-लिंक्ड पॉलीथीन (एक्सएलपीई)
बाइंडर टेप: ग्लास-फाइबर टेप
भराव: ग्लास यार्न
कोर रैपिंग: ग्लास-फाइबर टेप फ्लेम-प्रोटेक्शन के रूप में
आंतरिक म्यान: ऑक्सीजन बाधा परत
म्यान: हलोजन मुक्त थर्मोप्लास्टिक पॉलीओलफिन
सेवा तापमान: 90 डिग्री सेल्सियस
मैक्स।कंडक्टर तापमान: 125 डिग्री सेल्सियस
शॉर्ट-सर्किट तापमान: 250 डिग्री सेल्सियस
हाई टेम्परेचर रेज़िस्टेंट मिनरल इंसुलेटेड कॉपर शीथेड केबल
नाममात्र पार खंड |
आउटर व्यास लगभग। |
केबल का वजन लगभग। | वोल्टेज ड्रॉप | छोटा झुकने RADIUS |
|
एकल चरण | तीन फ़ेज़ | ||||
मिमी2 | मिमी | किग्रा/किमी | वी / ए किमी | वी / ए किमी | मिमी |
3 x 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 x 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3 x 25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3 x 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3 x 50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3 x 70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3 x 95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3 x 120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3 x 150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
3 x 185 | 49.6 | 6,521.5 | 0.30 | 0.265 | 744.0 |
3 x 240 | 55.5 | 8,378.5 | 0.26 | 0.222 | 832.5 |
3 x 300 | 62.0 | 1,0309.3 | 0.23 | 0.197 | 930.0 |
