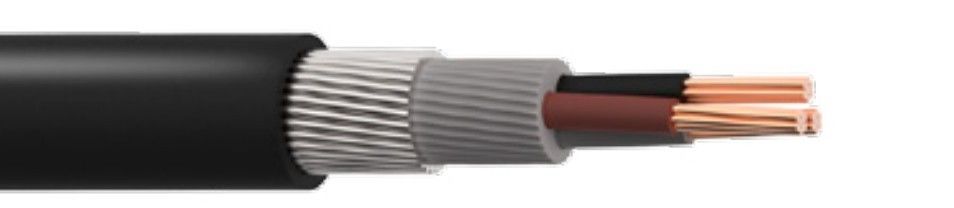

BS 6724 Copper Conductor Multi Core Low Smoke Zero Halogen Cable SWA BASEC 0.6/1kV LSZH Cable

बीएस 6724 कॉपर कंडक्टर मल्टी कोर SWA LSZH BASEC 0.6/1kV केबल

आवेदन

SHAN केबल एक अग्रणी कम धुआं शून्य हलोजन (LSZH) केबल आपूर्तिकर्ता है जो कस्टम और स्टॉक LSZH केबल और LSZH तार प्रदान करता है।प्रदर्शन और विश्वसनीयता के साथवे आम तौर पर घनी आबादी वाले, बंद सार्वजनिक स्थानों में उपयोग के लिए निर्दिष्ट हैं जहां लौ प्रतिरोध,कम धुआं उत्पादन और दहन के दौरान विषाक्त/खराब गैस उत्सर्जन में कमी महत्वपूर्ण है.

स्टील वायर बख्तरबंद बहु-कोर एलएसजेडएच केबल (एसडब्ल्यूए) बिजली नेटवर्क, भूमिगत, बाहरी और इनडोर अनुप्रयोगों में उपयोग के लिए बिजली और सहायक नियंत्रण केबल और केबल नलिकाओं में उपयोग के लिए।आग की स्थिति में स्थापित करने के लिए, धुआं उत्सर्जन और विषाक्त धुएं जीवन और उपकरण के लिए एक संभावित खतरा पैदा करते हैं।

निर्माण

Conductor Class 2 stranded copper conductor according to BS EN 60228 (previously BS 6360) Insulation XLPE (Cross-Linked Polyethylene) Type GP8 according to BS 7655 Bedding LSZH (Low Smoke Zero Halogen) Type LTS1 according to BS 7655 Armour SWA (Steel Wire Armour) Sheath LSZH (Low Smoke Zero Halogen) Type LTS1 according to BS 7655

मानक:

बीएस 6724, बीएस एन/आईईसी 60502-1, बीएस एन/आईईसी 60754-1 और 2 बीएस एन 50267-2-1 और 2, बीएस एन/आईईसी 61034-1, बीएस एन/आईईसी 60332-1-2, बीएस एन/आईईसी 60332-3-24

प्रमाणपत्र

आईएसओ, सीई, केईएमए, आईईसी, सीसीसी, पी3सी और अन्य अनुरोध पर

संक्षिप्त अर्थ:

LSZH कम धुआं, शून्य हलोजन LSF कम धुआं, धुआं LS0H कम धुआं, शून्य हलोजन LSHF कम धुआं, हलोजन मुक्त LSNH कम धुआं, गैर हलोजन NHFR गैर हलोजन, लौ retardant HFFR हलोजन मुक्तलौ retardant FRNC अग्नि retardant, गैर संक्षारक एलएस कम, सीमित धुआं एसटी धुआं परीक्षण (सीमित धुआं) एफआरएलएस अग्निरोधी, कम धुआं आरई कम उत्सर्जन एलसी कम संक्षारकता एलएच कम हेलोजन

कम धुआं-शून्य हेलोजन प्रमुख विशेषताएंः

• कम धुएं के गुणों और कम विषाक्तता के लिए LSZH सामग्री

• टिन किए हुए तांबे के कंडक्टर जंग का सामना करते हैं

• स्थापना लचीलापन के लिए स्ट्रैंड्ड कंडक्टर

• मल्टीकंडक्टर और मल्टीपेर कॉन्फ़िगरेशन

• सबसे छोटे व्यास के लिए अनस्क्रील्ड संस्करण

• ईएमआई सुरक्षा और बेहतर सिग्नल अखंडता के लिए कुल या अलग-अलग जोड़े में पन्नी से ढाला गया

• आसानी से पहचान के लिए रंग-कोड्ड कंडक्टर इन्सुलेशन

• नाममात्र क्रॉस सेक्शन क्षेत्र mm2	कुल व्यास मिमी	लगभग. Dia. कवच के नीचे मिमी	कवच तारों का नाममात्र व्यास मिमी	केबल वजन किलोग्राम/किमी	अधिकतम कंडक्टर प्रतिरोध @ 20°C ओम/किमी	कंडक्टर शॉर्ट सर्किट रेटिंग (1 सेकंड) kA	तीन चरण सीए सीधे कटौती	तीन चरण एसी त्रिफला मुक्त हवा एम्पल्स स्पर्श	वोल्ट की गिरावट तीन चरण AC mV/A/m
  1.5	12	8	0.9	280	12.1	0.20	23	25	27
  2.5	13	9	0.9	350	7.41	0.35	31	33	16
  4	15	10	0.9	450	4.61	0.57	42	44	10
  6	16	11	0.9	550	3.08	0.86	53	56	6.8
  10	18	13	1.25	800	1.83	1.4	73	78	4
  16	21	15	1.25	1110	1.15	2.2	94	99	2.5
  25	26	19	1.6	1700	0.727	3.6	124	131	1.65
  35	28	22	1.6	2100	0.524	5.0	154	162	1.15
  50*	30	23	1.6	2400	0.387	7.1	187	197	0.87
  70*	34	26	1.6	3100	0.268	10.0	238	251	0.6
  95*	36	29	2	4100	0.193	13.6	289	304	0.45
  120*	40	32	2	5000	0.153	17.2	335	353	0.37
  150*	45	36	2.5	6300	0.124	21.4	386	406	0.3
  185*	49	40	2.5	7600	0.00991	26.5	441	463	0.26
  240*	54	44	2.5	9600	0.0754	34.3	520	546	0.21
  300*	59	49	2.5	11600	0.0601	42.9	599	628	0.185
  400*	65	55	2.5	14400	0.047	57.2	673	728	0.165

•

पैकिंग और शिपिंग

हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान कर सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
