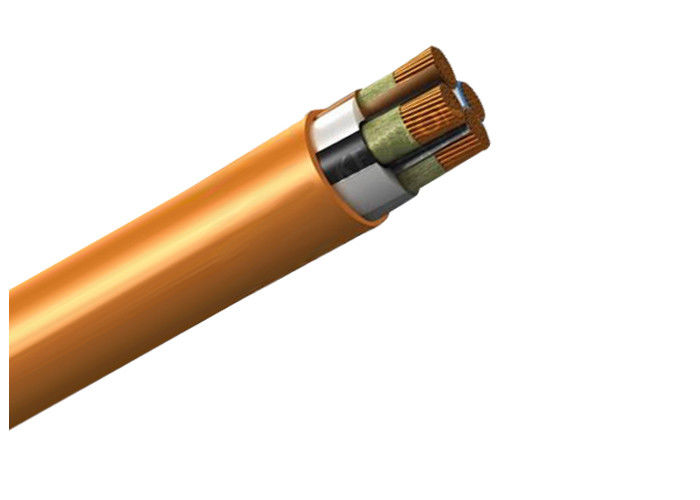

Eco Friendly Low Smoke Zero Halogen Power Cable 600 / 1000v Rated Voltage

बीएस6724 के अनुसार पर्यावरण के अनुकूल कम धुआं वाली शून्य हेलोजन केबल

एलएसजेएच केबल क्या है?

एलएसजेडएच केबल/वायर का तात्पर्य उन केबलों से होता है जिनमें केबल जैकेट और इन्सुलेशन ऐसी सामग्री से बने होते हैं जो आग या उच्च तापमान के संपर्क में आने पर कम/सीमित धुएं और गैर विषैले हलोजन उत्पन्न करते हैं।कम धुआं वाला केबल और शून्य हेलोजन केबल/हेलोजन मुक्त केबल भी है।.

एलएसजेएच केबल के लाभ

विशेष रूप से बंद स्थानों में अग्नि सुरक्षा महत्वपूर्ण होने पर कम धुआं वाले शून्य हेलोजन केबलों का उपयोग किया जाता है।परिवहन सुविधाओं और अन्य स्थानों में कई आग लगने से एलएसजेडएच केबलों का विकास हुआइन आपातकालीन अग्नि स्थितियों में, कम धुआं कारक दृश्यता बनाए रखने में मदद करता है और श्वसन क्षति को कम कर सकता है, जबकि शून्य हेलोजन सामग्री विषाक्त, हेलोजेनयुक्त गैसों के उत्पादन को कम करती है।

निर्माण

कंडक्टर:बीएस एन 60228 के अनुरूप साधारण एनील्ड कॉपर सॉलिड या स्ट्रैन्डेड (क्लास 1 या 2) कंडक्टर

इन्सुलेशन:90°C क्रॉस लिंक्ड XLPE इन्सुलेशन BS7655 प्रकार GP8 के अनुरूप

स्क्रीनः2, 3 और 4 कोर केबलों के लिए पूर्ण आकार के डिब्बाबंद एनील्ड कॉपर सर्किट सुरक्षात्मक कंडक्टर के साथ संपर्क में आकर शीट पर बंधे एल्यूमीनियम लेमिनेटेड टेप स्क्रीन

शीथ:मजबूत थर्मोप्लास्टिक एलएसओएच शीट. रंग सफेद. अन्य रंग विशेष आदेश पर उपलब्ध हैं

मूल पहचानः oब्राउनoनीला,oब्राउनoकालाo ग्रे याoनीलाoब्राउनoकालाoग्रे

विनिर्देश:AFUMEX LSX स्क्रीनड वायरिंग केबल 1.0mm2 से 2.5mm2 के लिए BS 8436 के अनुरूप हैं। AFUMEX LSX (4mm और 6mm) स्क्रीनड वायरिंग केबलों को 600/1000 V पर नामित किया गया है।

मानक:

बीएस 6724, बीएस एन/आईईसी 60502-1, बीएस एन/आईईसी 60754-1 और 2 बीएस एन 50267-2-1 और 2, बीएस एन/आईईसी 61034-1, बीएस एन/आईईसी 60332-1-2, बीएस एन/आईईसी 60332-3-24

प्रमाणपत्र

आईएसओ, सीई, केईएमए, आईईसी, सीसीसी, पी3सी और अन्य अनुरोध पर

विशेषताएं

• बीएस८४३६ (१.०एमएम२ से २.५एमएम२) की पूरी आकार सीमा के लिए बीएएसईसी अनुमोदित
• नाखून के प्रवेश परीक्षणों के लिए ERA द्वारा स्वतंत्र रूप से मूल्यांकन किया गया (1.0mm2 से 2.5mm2)
• पूर्ण 360° धातु स्क्रीन ईएमसी अनुपालन में सहायता करती है
• बीएस एन 61034-2 के अनुसार कम धुआं उत्सर्जन
• BS EN 50267-2-1 के अनुसार अम्लीय गैस उत्सर्जन (0.5% से कम अम्लीय गैस)
• आसानी से उतारने के लिए, समाप्त और ग्रंथि
• सतह काटने, ट्रे और टोकरी स्थापना के लिए स्थापित करने के लिए आसान, कम स्थापना लागत देता है
• एक मजबूत स्क्रीन जो बीएस 8436 में दिए गए नाखून प्रवेश परीक्षण को पूरा करती है
• 70 डिग्री सेल्सियस ऑपरेटिंग और 250 डिग्री सेल्सियस शॉर्ट सर्किट तापमान
• 2, 3 और 4 कोर केबलों पर पूर्ण आकार का सीपीसी कंडक्टर
• आग लगने और फैलने के लिए उत्कृष्ट प्रतिरोध प्रदान करता है और जलने पर बहुत कम धुएं का स्तर और लगभग कोई अम्लीय गैस उत्पन्न नहीं करता है, जिससे मानव जीवन और उपकरण की सुरक्षा होती है
• ड्रेस करने योग्य ️ स्थापित होने पर आकार बरकरार रखता है

• नाममात्र क्रॉस सेक्शन क्षेत्र mm2	कुल व्यास मिमी	लगभग. Dia. कवच के नीचे मिमी	कवच तारों का नाममात्र व्यास मिमी	केबल वजन किलोग्राम/किमी	अधिकतम कंडक्टर प्रतिरोध @ 20°C ओम/किमी	कंडक्टर शॉर्ट सर्किट रेटिंग (1 सेकंड) kA	तीन चरण सीए सीधे कटौती	तीन चरण एसी त्रिफला मुक्त हवा एम्पल्स स्पर्श	वोल्ट की गिरावट तीन चरण AC mV/A/m
  1.5	12	8	0.9	280	12.1	0.20	23	25	27
  2.5	13	9	0.9	350	7.41	0.35	31	33	16
  4	15	10	0.9	450	4.61	0.57	42	44	10
  6	16	11	0.9	550	3.08	0.86	53	56	6.8
  10	18	13	1.25	800	1.83	1.4	73	78	4
  16	21	15	1.25	1110	1.15	2.2	94	99	2.5
  25	26	19	1.6	1700	0.727	3.6	124	131	1.65
  35	28	22	1.6	2100	0.524	5.0	154	162	1.15
  50*	30	23	1.6	2400	0.387	7.1	187	197	0.87
  70*	34	26	1.6	3100	0.268	10.0	238	251	0.6
  95*	36	29	2	4100	0.193	13.6	289	304	0.45
  120*	40	32	2	5000	0.153	17.2	335	353	0.37
  150*	45	36	2.5	6300	0.124	21.4	386	406	0.3
  185*	49	40	2.5	7600	0.00991	26.5	441	463	0.26
  240*	54	44	2.5	9600	0.0754	34.3	520	546	0.21
  300*	59	49	2.5	11600	0.0601	42.9	599	628	0.185
  400*	65	55	2.5	14400	0.047	57.2	673	728	0.165

पैकिंग और शिपिंग

हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान कर सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
