| MOQ: | 200 मीटर |
| कीमत: | USD 0.5-50/meter |
| standard packaging: | धूमन लकड़ी के ड्रम |
| Delivery period: | शेड्यूल के अनुसार |
| Supply Capacity: | 500 किमी प्रति माह |

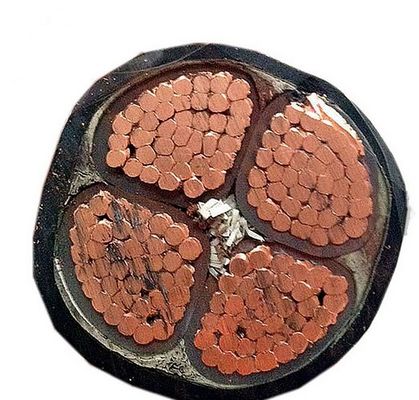

लो स्मोक जीरो हैलोजन शीथ फायर रेसिस्टेंट पावर सॉफ्ट केबल
फायर प्रूफ वायर और केबल सीरियल उत्पाद
1. उत्पाद मानक
एंटरप्राइज़ मानक, यह मानक GB/T 19666-2005 के बराबर है।
2. यह उत्पाद रेटेड एसी वोल्टेज 1-10 केवी प्लास्टिक इन्सुलेटेड पावर केबल, 450/750 वी प्लास्टिक इन्सुलेटेड कंट्रोल केबल, 450/750 वी और बिजली के उपकरण तार और केबल के नीचे, विशेष रूप से उच्च तापमान, ज्वलनशील का उपयोग कर सभी जगहों पर उपयोग के लिए उपयुक्त है। और आग।बिजली, नियंत्रण, अलार्म और आग नियंत्रण प्रणाली और अन्य सर्किटों को प्रसारित करने और वितरित करने के लिए सबूत।
3. उपयोग के लिए संपत्ति
ए।विभिन्न उत्पाद प्रकारों के अनुसार, रेटेड वोल्टेज को निम्नलिखित में विभाजित किया जा सकता है:
α.0.6/1 - 8.7/10 केवी β।450/750 केवी .300/500 वी .300/300 वी
बीलंबी अवधि के लिए केबल के अनुमत कार्य तापमान को विभिन्न प्रकार के उत्पादों के अनुसार निम्नलिखित में विभाजित किया गया है:
70ºC,90ºC,10
सी।शॉर्ट सर्किट (5s) के लिए, कंडक्टर का अनुमत अधिकतम कार्य तापमान 160ºC और 250ºC (a-α के लिए) से अधिक नहीं है।
डीकेबल बिछाने के लिए पर्यावरण का तापमान 0ºC से कम नहीं होना चाहिए।
एफअनुमत मिन।केबल का मोड़ त्रिज्या निम्नलिखित उत्पादों के विभिन्न प्रकार के अनुसार होना चाहिए: 6 गुना, 10 गुना, 12 गुना और केबल के कुल व्यास का 15 गुना।
जीकेबल दहन प्रकृति
α.लौ तापमान 750-800ºC दहन की स्थिति के तहत, केबल सामान्य रूप से 90 मिनट से कम नहीं चल सकती है।
β.मापा केबल वर्तमान।"α" वातावरण के तहत वहन क्षमता सामान्य केबल के संबंधित प्रकार और विशिष्टताओं की कार्य स्थितियों के तहत वर्तमान-वहन क्षमता मूल्य से कम नहीं है।
एचअन्य विद्युत प्रकृति और भौतिक।केबल की मैकेनिक प्रकृति सभी संबंधित सामान्य केबल से अधिक होती है।
| तालिका एक | |||||||||
| प्रकार | नाम | ||||||||
| एनएच-वीवी | आग प्रतिरोधी पीवीसी अछूता, पीवीसी म्यान, कॉपर पावर केबल; | ||||||||
| एनएच-वीवी22 | आग प्रतिरोधी पीवीसी अछूता, पीवीसी म्यान, स्टील बेल्ट बख़्तरबंद कॉपर पावर केबल | ||||||||
| एनएच-वाईजेवी | आग प्रतिरोधी XLPE अछूता, पीवीसी म्यान, कॉपर पावर केबल | ||||||||
| एनएच-वाईजेवी22 | आग प्रतिरोधी XLPE अछूता, पीवीसी म्यान, स्टील बेल्ट बख़्तरबंद कॉपर पावर केबल | ||||||||
| एनएच-एफएफ | फ्लोरोप्लास्टिक पृथक, फ्लोरोप्लास्टिक म्यान कॉपर पावर केबल | ||||||||
| डब्ल्यूडीजेडएन-वाईवाई | LSZH polyolefin अछूता, polyolefin म्यान कॉपर पावर केबल | ||||||||
| WDZN-YY23 | LSZH polyolefin अछूता, polyolefin म्यान स्टील बेल्ट बख़्तरबंद कॉपर पावर केबल | ||||||||
| एनएच-वाईजीजी | सिलिकॉन रबर अछूता, सिलिकॉन रबर म्यान कॉपर पावर केबल | ||||||||
| प्रकार | कोर | रेटेड वोल्टेज 0.6 / 1kv | |||||||
| धारा (मिमी 2) | |||||||||
| NH-VV;NH-VV22;NH-FF;NH-YGG;NH-YJV;NH-YJV22;NH-WDZN-YY23 | 1~5 | 1.5 ~ 300; 4 ~ 300 | |||||||
| टेबल तीन | |||||||||
| केबल कोर व्यासΦ | फ्लोरोप्लास्टिक म्यान मोटाई | ||||||||
| 3-5 | 0.55 | ||||||||
| 5.01-10 | 0.7 | ||||||||
| 10.01-15 | 0.8 | ||||||||
| 15.01-20 | 0.85 | ||||||||
| 20.01-25 | 0.95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| संपत्ति: | |||||||||
| 1, केबल बिछाने के लिए परिवेश का तापमान: 0 डिग्री सेल्सियस से ऊपर | |||||||||
| 2, पीवीसी इन्सुलेटेड कंडक्टर का दीर्घकालिक अधिकतम कार्य तापमान 70 डिग्री सेल्सियस से अधिक नहीं है;NH-YJV कंडक्टर 90 ° C से अधिक नहीं है; WDZN-YY कंडक्टर 90 ° C से अधिक नहीं है; NH-YGG कंडक्टर 180 ° C से अधिक नहीं है; NH-FF कंडक्टर 200 ° C से अधिक नहीं है। | |||||||||
|
|
