| MOQ: | 1000meter |
| standard packaging: | लकड़ी का ढोल |
| Delivery period: | सात दिन |
| payment method: | एल / सी, टी / टी, डी / ए, डी / पी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 30000 किलोमीटर प्रति महीना |

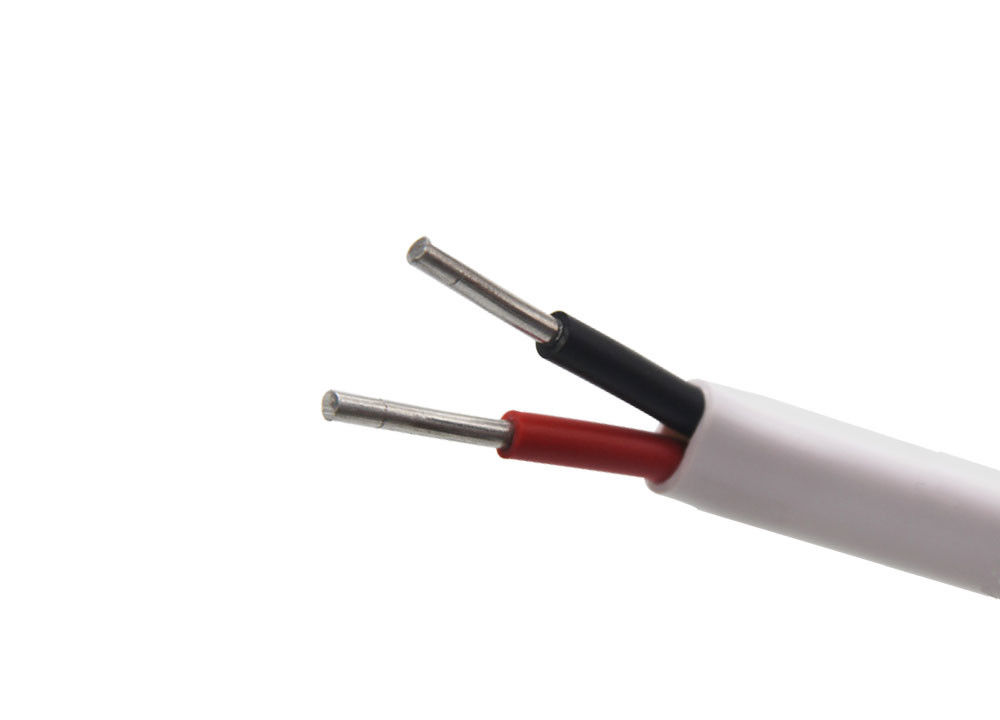

कॉपर कोर पीवीसी लचीला केबल अछूता
हम चीन में प्रसिद्ध पीवीसी वायर निर्माताओं के बीच स्थित हैं।कम वोल्टेज पीवीसी केबल और पीवीसी अछूता केबल हम प्रदान करते हैं जो विशेषज्ञों द्वारा डिज़ाइन और निर्मित किए जाते हैं।हमारे सभी पीवीसी केबल उद्योग के आवश्यक विनिर्देशों को पूरा करते हैं।इसके अलावा, पीवीसी अछूता केबल एल्यूमीनियम और तांबे के कंडक्टर से बने होते हैं, जो विभिन्न अंतरराष्ट्रीय मानकों का अनुपालन करते हैं।इसके अलावा, हमारे पीवीसी केबल अग्रणी विद्युत परामर्श कंपनियों द्वारा मान्यता प्राप्त हैं।
आवेदन
पीवीसी इन्सुलेशन के साथ तांबे के तारों की घोषणा घरेलू उपकरणों, छोटे बिजली उपकरणों, उपकरणों और बिजली के प्रकाश उपकरणों को जोड़ने के लिए उपयुक्त है, और व्यापक रूप से ड्राइवरों, प्रकाश, बिजली के उपकरणों, उपकरणों और दूरसंचार उपकरणों के लिए कनेक्टर के रूप में उपयोग किया जाता है।
तकनीकी पैमाने:
| अनुप्रस्थ काट | कंडक्टर | कंडक्टर स्क्रीन | इन्सुलेशन | इन्सुलेशन स्क्रीन | धातु स्क्रीन | भीतर का म्यान | कवच | स्क्रीन लेयर नं। | बाहरी पर्त | कुल व्यास | ताँबे का तार | एल्यूमीनियम केबल |
| मिमी 2 | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | किलो / किमी | किलो / किमी | |
| 50 | 8.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.0 | 0.8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.1 | 0.8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0.8 | 10.5 | 0.8 | 0.1 | 2.2 | 0.8 | 2 | 4 | 97 | 12,253 | 10059 |
| 150 | 14.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16.2 | 0.8 | 10.5 | 0.8 | 0.1 | 2.3 | 0.8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18.4 | 0.8 | 10.5 | 0.8 | 0.1 | 2.4 | 0.8 | 2 | 4 | 110 | 17249 | 12,837 |
| 300 | 20.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.5 | 0.8 | 2 | 5 | 115 | 19,603 | 14,061 |
| 400 | 23.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.6 | 0.8 | 2 | 5 | 122 | 23,151 | 15874 |
| 500 | 26.5 | 0.8 | 10.5 | 0.8 | 0.1 | 2.8 | 0.8 | 2 | 5 | 129 | 27045 | 17,807 |
निर्माण विवरण
कंडक्टर
कंडक्टर इलेक्ट्रोलाइटिक ग्रेड एल्यूमीनियम / तांबे से बना है, जो आईएस: 8130: 1984 वर्ग 1 और कक्षा 2 मानकों के अनुरूप है
इन्सुलेशन (IS: 5831-1984)
पीवीसी प्रकार ए: निश्चित स्थापना केबलों के लिए सामान्य इन्सुलेशन।
पीवीसी प्रकार सी: गर्मी प्रतिरोधी (एचआर) इन्सुलेशन।
कोर मान्यता
कोर तार को निम्नलिखित विभिन्न रंगों द्वारा पहचाना जाता है:
एकल कोर: ग्राहकों की आवश्यकताओं के अनुसार लाल, पीला, नीला, काला या कोई भी रंग
दो कोर: लाल और काले
तीन कोर: लाल, पीले और नीले
साढ़े तीन कोर: लाल, पीले, नीले और काले तटस्थ कोर।
क्वाड कोर: लाल, पीला, नीला और काला
पांच-कोर केबल: लाल, पीला, नीला, काला और ग्रे।
छह नाभिक और ऊपर: प्रत्येक परत में दो आसन्न नाभिक (गिनती और दिशा) नीले और पीले होते हैं, और बाकी ग्रे होते हैं।ऊपर जैसा क्रम, और कोर नंबरों की अमिट छपाई, या एक ही रंग के सभी कोर प्रत्येक कोर पर एक अमिट संख्या विपरीत रंग है।अन्य रंग डिजिटल कोड के साथ खरीदारों और निर्माताओं से सहमत हैं।
ख़ाका
उपरोक्त रंग योजना के अनुसार, मुख्य तारों को उचित दाएं हाथ के तारों के साथ स्टैक करें।
भीतर का म्यान
थर्माप्लास्टिक सामग्री का उपयोग करने के लिए आपूर्तिकर्ता और खरीदार के बीच समझौते के अनुसार, टुकड़े टुकड़े कोर को लपेटकर या बाहर निकालना द्वारा प्रदान किया जाता है।उपयोग की जाने वाली सामग्री पीवीसी केबल के तापमान रेटिंग के साथ संगत होनी चाहिए।
कवच
यांत्रिक क्षति को रोकने के लिए आंतरिक म्यान पर कवच प्रदान किया जाता है।कवच आमतौर पर जस्ती स्टील के तार या स्टील बेल्ट का उपयोग करता है।आंतरिक म्यान पर कवच को ठीक से बाएं हाथ से रखा जाना चाहिए।कवच का न्यूनतम कवरेज 90% होना चाहिए।एसी सिस्टम में उपयोग किए जाने वाले सिंगल-कोर केबल्स में, गैर-चुंबकीय हार्ड एल्यूमीनियम तारों का उपयोग आर्मरिंग के लिए किया जाना चाहिए।यदि आंतरिक म्यान का व्यास 13 मिमी (13 मिमी से अधिक) से अधिक नहीं है, तो गोल स्टील वायर का उपयोग किया जाता है।फ्लैट स्टील टेप कवच का उपयोग करें।विशिष्ट आवश्यकताओं के अनुसार विभिन्न प्रकार के गोल तार भी प्रदान किए जा सकते हैं।
पीवीसी जैकेट
बाहरी म्यान को आंतरिक म्यान या स्टैक्ड कोर पर म्यान किया जाना चाहिए।यदि एक बाहरी म्यान टुकड़े टुकड़े में कोर पर प्रदान किया जाता है, तो बाहरी म्यान की औसत मोटाई बाहरी म्यान की नाममात्र मोटाई और आईएस में निर्दिष्ट आंतरिक म्यान की न्यूनतम मोटाई का योग होना चाहिए: 1554 (भाग -1) -1988 मानक में निर्दिष्ट म्यान।
|
|
