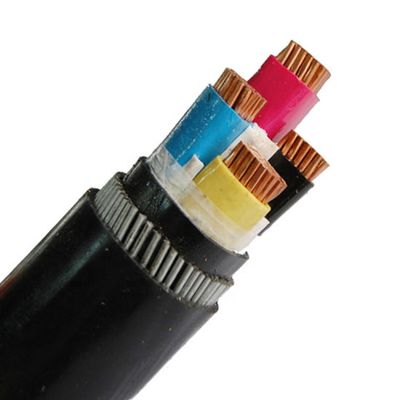

90 डिग्री 4-कोर लौ retardant केबल
लौ retardant केबल परिचय
लौ-रिटार्डेंट केबल्स के लिए आमतौर पर इस्तेमाल की जाने वाली विधि हैलोजन-युक्त हलाइड्स और धातु आक्साइड को इन्सुलेशन, म्यान और भरने जैसी सामग्री में जोड़ना है।लौ मंदता के दृष्टिकोण से मूल्यांकन एक उत्कृष्ट विधि है।
आवेदन गुंजाइश:
पॉलीविनाइल क्लोराइड अछूता बिजली केबल एसी 50 एचजेड में फिक्सिंग के लिए उपयुक्त हैं, रेटेड वोल्टेज 0.6 / 1 केवी ट्रांसमिशन और वितरण लाइनें।
XLPE इंसुलेटेड पावर केबल्स में पेपर इंसुलेटेड और पीवीसी इंसुलेटेड केबल्स के साथ तुलना में कई फायदे हैं।क्रॉस-लिंक्ड पॉलीइथाइलीन केबल में उच्च विद्युत गुण, यांत्रिक गुण, थर्मल उम्र बढ़ने के गुण, पर्यावरण तनाव खुर प्रतिरोध, रासायनिक संक्षारण प्रतिरोध, सरल संरचना, आसान उपयोग होता है, और बड़ी परत के अंतर से सीमित नहीं होते हैं।लंबे समय तक 90 डिग्री उच्च तापमान पर इस्तेमाल किया जा सकता है
नाममात्र खंड क्षेत्र (मिमी 2) |
कॉपर कोर |
एल्यूमीनियम कोर |
नाममात्र खंड क्षेत्र (मिमी 2) |
कॉपर कोर |
एल्यूमीनियम कोर |
1.5 |
12.1 |
18.1 |
95 |
0.193 |
0.32 |
2.5 |
7.41 |
12.1 |
120 |
0.153 |
0.253 |
4 |
4.61 |
7.41 |
150 |
0.124 |
0.206 |
6 |
3.08 |
4.61 |
185 |
0.099 |
0.164 |
10 |
1.83 |
3.08 |
240 |
0.0754 |
0.125 |
16 |
1.15 |
1.91 |
300 |
0.0601 |
0.1 |
25 |
0.727 |
1.2 |
400 |
0.047 |
0.778 |
35 |
0.524 |
0.868 |
500 |
0.0366 |
0.0605 |
50 |
0.387 |
0.641 |
630 |
0.0283 |
0.0469 |
70 |
0.268 |
0.443 |
800 |
0.0221 |
0.0367 |
तकनीकी प्रदर्शन:
1. दीर्घकालिक कार्य का अधिकतम तापमान: C90 ° C
2. स्थापना तापमान: ≥0 ° C
3. उच्चतम शॉर्ट-सर्किट तापमान (5 सेकंड से अधिक नहीं): 250 डिग्री सेल्सियस
4. अपर्याप्त यांत्रिक तनाव के मामले में, इसे गिरने के बिना नहीं रखा जा सकता है।एकल-कोर केबल को लोहे के पाइप या केबल के चारों ओर गोल लोहे के उपकरण के साथ तय नहीं किया जा सकता है
