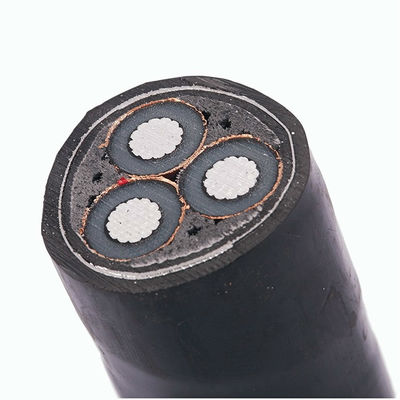

पीवीसी पॉवर केबल मीडियम वोल्टेज पॉवर केबल
पीवीसी अछूता केबल आवेदन:
35kV और उससे नीचे के पारेषण और वितरण प्रणालियों में उपयोग किया जाता है।
आम तौर पर बिजली, निर्माण, खनन, धातु विज्ञान, पेट्रो रसायन और अन्य क्षेत्रों में उपयोग किया जाता है
पूरी तरह से तेल-संदूषित कागज-अछूता बिजली केबलों की जगह और आंशिक प्रतिस्थापन संचार करते हैं
पीवीसी बिजली केबल अछूता
क्रॉस-लिंक्ड पॉलीइथाइलीन / पॉलीविनाइल क्लोराइड अछूता तार तार उत्पाद श्रृंखला को कवर करता है, और इसका कार्य तापमान है
यह इन्सुलेशन सामग्री के अनुसार भिन्न होता है, मुख्य रूप से 70 डिग्री और 90 डिग्री तापमान।
कंडक्टर प्रकार के अनुसार, ठोस कंडक्टर पीवीसी / XLPE अछूता तारों सहित,
ऊर्ध्वाधर पीवीसी / XLPE अछूता तारों, विभिन्न रंगों के पीवीसी / XLPE अछूता तारों।
इसके आकार के अनुसार, इसमें विभिन्न रंगों के फ्लैट तार, गोल तार आदि शामिल हैं।
इसकी कोर संख्या के अनुसार कोडित, एकल-कोर तार, मल्टी-कोर तार और अन्य विभिन्न रंगों सहित।
तकनीकी पैमाने:
| अनुप्रस्थ काट |
कंडक्टर |
कंडक्टर स्क्रीन |
इन्सुलेशन |
इन्सुलेशन स्क्रीन |
धातु स्क्रीन |
भीतर का म्यान |
कवच |
स्क्रीन लेयर नं। |
बाहरी पर्त |
कुल व्यास |
ताँबे का तार |
एल्यूमीनियम केबल |
| मिमी 2 |
मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
|
मिमी |
मिमी |
किलो / किमी |
किलो / किमी |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12,253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12,837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19,603 |
14,061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23,151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17,807 |
फ़ंक्शन का उपयोग करें:
1. रेटेड वोल्टेज: यूओ / यू: 26 / 35kV, 21 / 35kV, 12/20 kV (24 kV), 8.7 / 10kV, 8.7 / 15kV, 6 / 6kV, 6 / 10kV।
2. कोर की संख्या: सिंगल कोर, ट्रिपल कोर।
3. दीर्घकालिक कार्य के लिए कंडक्टर का अधिकतम स्वीकार्य कार्य तापमान 90oC है।शॉर्ट-सर्किट स्थिति में (सबसे लंबी अवधि 5 सेकंड से अधिक नहीं होती है)।कंडक्टर का अधिकतम तापमान 250 से अधिक नहीं है।
4. कंडक्टर का डीसी प्रतिरोध GB / T3956-1997 की आवश्यकताओं को पूरा करता है।
5. बिछाने के दौरान परिवेश का तापमान 0 से कम नहीं होना चाहिए।अन्यथा, यह पहले से गरम होना चाहिए।
6. केबल बिछाने पर कोई क्षैतिज ड्रॉप सीमा नहीं है।संवेदनशील तीन-कोर केबल का झुकने त्रिज्या केबल के बाहरी व्यास से 12 गुना से कम नहीं होना चाहिए।
7. काम आवृत्ति आवृत्ति परीक्षण:
3.6kV या उससे कम के यूओ वाले केबलों के लिए: 2.5Uo + 2kV / 5min बिना पंचर के।
3.6kv के 18o के साथ केबल के लिए ~ 18kV: पंचर के बिना 3.5Uo / 5min।
21kV और 26 kV: 2.5Uo / 30min, के साथ केबलों के लिए, कोई पंचर नहीं।
8. आंशिक निर्वहन परीक्षण: 1.73Uo पर केबल की निर्वहन क्षमता 10pC से अधिक नहीं होनी चाहिए।
