XLPE अछूता केबल आवेदन:
ऊर्जा आपूर्ति के लिए पावर केबल, भूमिगत नलिकाओं में, खुले में हवा में, केबल नलिकाओं में, पावर स्टेशन, रेजिडेंशल कनेक्शन और स्ट्रीट लाइटिंग के साथ-साथ सब्सक्राइबर नेटवर्क में स्थापित किए जाते हैं, जहां यांत्रिक क्षति की उम्मीद नहीं की जाती है।

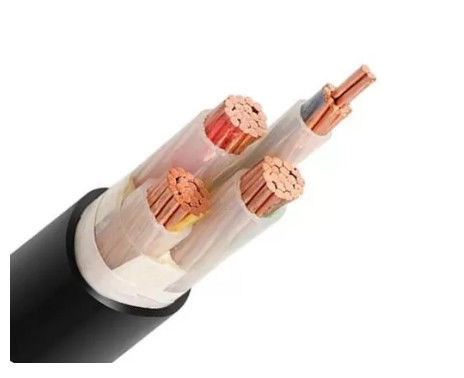

XLPE अछूता केबल निर्माण:
1. निर्माता
- नंगे तांबा कंडक्टर, कक्षा 2 से IEC 60228
2. प्रवेश
- एक्सएलपीई यौगिक
3. मिलर
- पीपी भराव
4. रैपिंग टेप
बख्तरबंद केबल के मामले में:
5. INH SHEATH
- पीवीसी यौगिक
6. कवच
- जस्ती डबल स्टील टेप।
7. ओटर शेथ:
- पीवीसी यौगिक
म्यान रंग:
- काली
* नोट: जब किसी विशेष अनुप्रयोग के लिए आवश्यक हो, तो अन्य रंग उपलब्ध हैं।
चित्रपट का उपयोग करें
| कंडक्टर पर अनुमेय ऑपरेटिंग तापमान | + 90 डिग्री सेल्सियस |
| शॉर्ट सर्किट तापमान (अधिकतम अवधि 5 एस) | 250 ° से |
| न्यूनतम स्थापना तापमान | 0 डिग्री सेल्सियस से कम नहीं होना चाहिए |
| मैक्स। कंडक्टर अनुमेय तन्यता तनाव | 50 एन / एमएम N |
| न्यूनतम झुकने त्रिज्या | 15 x केबल Ø |
भौतिक और विद्युत रसायन विज्ञान:
| नं। X पार सेकंड। | इन्सुलेशन मोटाई | म्यान मोटाई नाममात्र मूल्य | बाहरी Ø लगभग। | वजन लगभग। | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| चरण | तटस्थ | ||||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
| 3 × 50 + 1 × 25 | 1.0 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
| 3 × 70 + 1 × 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
| 3 × 95 + 1 × 50 | 1.1 | 1.0 | 2.1 | 36.2 | 3578 | 271 | 293 |
| 3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
| 3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
| 3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
| 3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11,052 | 599 | 560 |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
