1 ~ 35KV भूमिगत बख़्तरबंद बिजली केबल मध्यम वोल्टेज
XLPE अछूता केबल:
1-35Kv पावर केबल एक तरह का XLPE इंसुलेटेड केबल है, जो मध्यम वोल्टेज से लेकर हाई वोल्टेज तक के लिए उपयुक्त है;इसमें कॉम्पैक्ट फंसे हुए एल्यूमीनियम तार या फंसे तांबे के तार नंगे कंडक्टर के रूप में होते हैं, जो एक्सएलपीई इन्सुलेशन और धातु परिरक्षण परत, पीवीसी शीथ या पीई शीथ कवर के साथ जंग को रोकता है।
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |

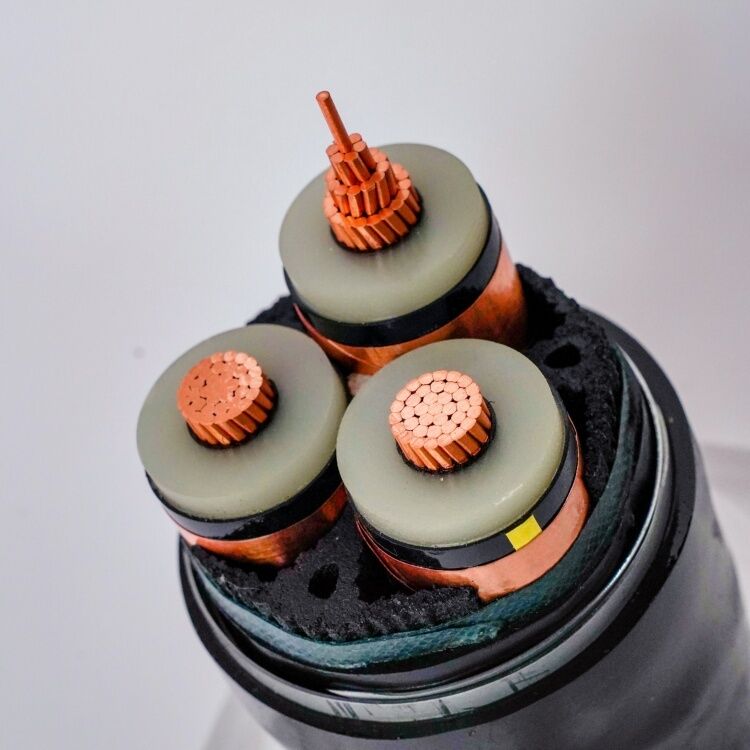

1KV 33KV XLPE पावर केबल संरचना
कंडक्टर: IEC60228 लेवल 2 के अनुसार कॉमन एनाल्ड फंसे कॉम्पैक्ट कॉपर या एल्यूमीनियम राउंड कंडक्टर
कंडक्टर परिरक्षण: एक्सट्रूडेड सेमीकंडक्टिंग कंपाउंड
इन्सुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन) रेटेड तापमान 90 ° C है
इन्सुलेशन परिरक्षण: मिश्रित अर्धचालक का यौगिक
तर का जाल: कॉपर टेप या कॉपर वायर की कंसेंट्रिक लेयर्स
कोर तार लोगो का रंग: लाल, पीले और नीले टेप को इंसुलेटिंग परिरक्षण परत और धातु परिरक्षण परत (उपरोक्त लोगो को आवश्यकतानुसार बदला जा सकता है) के बीच चिपकाया जाना चाहिए;
सभा: तीन ढाल वाले कोर तारों को एक साथ ढेर करें, यदि आवश्यक हो, इन्सुलेट सामग्री के साथ गैर-हीग्रोस्कोपिक सामग्री के साथ भरें, और पीवीसी शीथ की एक परत के साथ कवर करें
भीतरी म्यान: पीवीसी एसटी 2 या पीई एक्सट्रूज़न परत, कम धुआं और हलोजन मुक्त
कवच: जस्ती स्टील टेप या जस्ती इस्पात तार के डबल तारों के साथ तीन-कोर बिजली केबल, एल्यूमीनियम पन्नी या एल्यूमीनियम तार के साथ एकल बिजली केबल के डबल तार
बाहरी पर्त: पीवीसी प्रकार ST2, IEC 60502 या पीई, LSZH के अनुरूप है
XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) पावर केबल में उत्कृष्ट विद्युत और भौतिक गुण होते हैं और यह ट्रांसमिशन और वितरण लाइनों के लिए सबसे अच्छा केबल है।इन केबलों के फायदे सरल संरचना और हल्के वजन हैं;उत्कृष्ट विद्युत, थर्मल, मैकेनिकल और रासायनिक प्रतिरोध के अलावा, उनके पास आवेदन की सुविधा भी है।इसे स्तर के अंतर से प्रतिबंधित किए बिना भी मार्ग के साथ रखा जा सकता है।
35kV और उससे नीचे के पारेषण और वितरण प्रणालियों में उपयोग किया जाता है।यह पूरी तरह से तेल-संदूषित कागज-अछूता विद्युत केबलों की जगह ले सकता है, और आंशिक रूप से पॉलीविनाइल क्लोराइड-अछूता विद्युत केबलों को भी बदल सकता है।यह व्यापक रूप से बिजली, निर्माण, खनन, धातु विज्ञान, पेट्रो रसायन और संचार क्षेत्रों में उपयोग किया जाता है।
