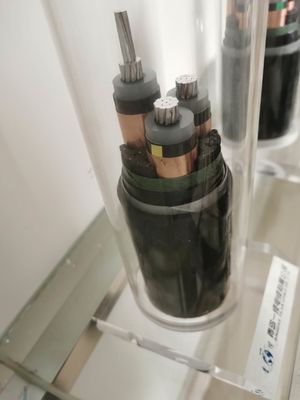

0.7 मिमी इन्सुलेशन मोटाई XLPE अछूता पावर केबल

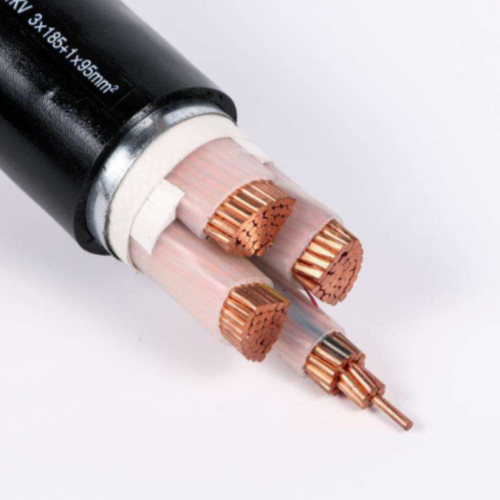

3 × 35 XLPE अछूता केबल।
XLPE अछूता बिजली केबल
XlPE अछूता केबल क्रॉस-लिंक किए गए पॉलीइथाइलीन केबल के लिए खड़ा है।यह एक हाइड्रोलिक पाइप है जो पॉलीथीन प्लास्टिक से बना है।पॉलीथीन मूल रूप से एक सामान्य-उद्देश्य वाली सामग्री थी, लेकिन इसका तापमान प्रतिरोध प्रभाव आदर्श नहीं है, लेकिन क्रॉस-लिंकिंग तकनीक के सुधार के बाद, क्रॉस-लिंक किए गए पॉलीथीन सामग्री से बने तार में पहनने के प्रतिरोध, उच्च तापमान प्रतिरोध और उच्च वर्तमान की विशेषताएं हैं। ।क्षमता, आदि, और जलाए जाने पर संक्षारक और विषाक्त गैस का उत्पादन नहीं करेगा, यह वास्तव में पर्यावरण के अनुकूल तार उत्पाद है।XLPE केबल के फायदों में शामिल हैं: पहला, कामकाजी तापमान 70 ° C से 90 ° C तक बढ़ जाता है, और तापमान प्रतिरोध स्तर स्पष्ट रूप से अच्छा होता है;दूसरे, इसमें अच्छा इन्सुलेशन गुण हैं, XLPE पीई के मूल अच्छे इन्सुलेशन गुणों को बनाए रखता है, और इन्सुलेशन में प्रतिरोध बढ़ जाता है, ढांकता हुआ नुकसान स्पर्शरेखा मूल्य छोटा होता है, और तापमान से बहुत प्रभावित नहीं होता है।तीसरा, यांत्रिक गुणों को बढ़ाया जाता है, क्रॉस-लिंकिंग प्रक्रिया के दौरान नए रासायनिक बांड स्थापित किए जाते हैं, एक्सएलपीई की कठोरता, कठोरता, पहनने के प्रतिरोध और प्रभाव प्रतिरोध में सुधार होता है, और पीई के पर्यावरणीय तनाव और क्रैकिंग के नुकसान का नुकसान होता है।अंत में, रासायनिक प्रतिरोध, XLPE में मजबूत एसिड और क्षार प्रतिरोध और तेल प्रतिरोध है।इसके दहन के उत्पाद मुख्य रूप से पानी और कार्बन डाइऑक्साइड हैं, जो पर्यावरण के लिए कम हानिकारक हैं और पर्यावरण के अनुकूल उत्पाद हैं।क्रॉस-लिंकिंग प्रक्रिया के दौरान नए रासायनिक बॉन्ड स्थापित किए जाते हैं, जो एक्सएलपीई की कठोरता, कठोरता, पहनने के प्रतिरोध और प्रभाव प्रतिरोध में सुधार करते हैं, और पर्यावरणीय तनाव और क्रैकिंग के लिए पीई की भेद्यता की कमियों के लिए बनाते हैं।अंत में, रासायनिक प्रतिरोध, XLPE में मजबूत एसिड और क्षार प्रतिरोध और तेल प्रतिरोध है।इसके दहन के उत्पाद मुख्य रूप से पानी और कार्बन डाइऑक्साइड हैं, जो पर्यावरण के लिए कम हानिकारक हैं और पर्यावरण के अनुकूल उत्पाद हैं।क्रॉस-लिंकिंग प्रक्रिया के दौरान नए रासायनिक बॉन्ड स्थापित किए जाते हैं, जो एक्सएलपीई की कठोरता, कठोरता, पहनने के प्रतिरोध और प्रभाव प्रतिरोध में सुधार करते हैं, और पर्यावरणीय तनाव और क्रैकिंग के लिए पीई की भेद्यता की कमियों के लिए बनाते हैं।अंत में, रासायनिक प्रतिरोध, XLPE में मजबूत एसिड और क्षार प्रतिरोध और तेल प्रतिरोध है।इसके दहन के उत्पाद मुख्य रूप से पानी और कार्बन डाइऑक्साइड हैं, जो पर्यावरण के लिए कम हानिकारक हैं और पर्यावरण के अनुकूल उत्पाद हैं।
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
आवेदन
XLPE इंसुलेटेड केबल्स का उपयोग लगभग सभी प्रतिष्ठानों में किया जा सकता है: ग्राउंड, केबल ट्रे, इनडोर, पावर स्टेशन, फैक्टरी, एक्सचेंज स्टेशन।उनके बेहतर तापीय गुणों के कारण, उन्हें विशेष रूप से निम्नलिखित अवसरों के लिए सिफारिश की जाती है:
-उच्च परिवेश का तापमान
-केबिल धूप के संपर्क में है
-इस केबल को कंक्रीट ब्लॉक के पाइप में रखा गया है
-बच्चों को समूहबद्ध किया जाता है
-उच्च आपातकालीन भार महत्वपूर्ण है
-नए हाई शॉर्ट सर्किट करंट
-उच्च परिरक्षण परत उच्च रिसाव वर्तमान संचारित करना चाहिए
संरचना
कंडक्टर: साधारण दौर में फंसे हुए कॉपर कंडक्टर, IEC 60228 स्तर 2 के अनुरूप
इन्सुलेशन: पीवीसी, XLPE
भीतरी परत: पीवीसी
कवच: तार, स्टील टेप, एल्यूमीनियम तार
आवश्यकताओं के अनुसार, म्यान: पीवीसी IEC 60502, काला से मिलता है
नोट: इन्सुलेशन रंग जैसे मानक या आवश्यकता के अनुसार
