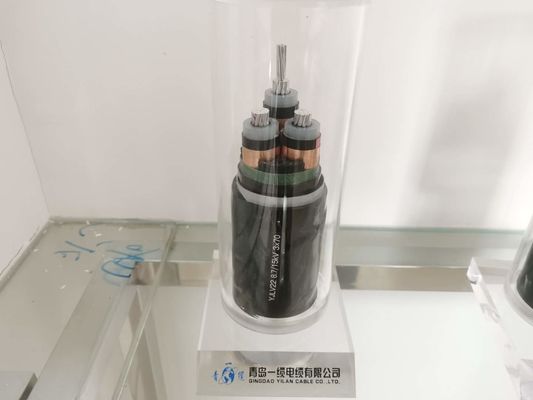

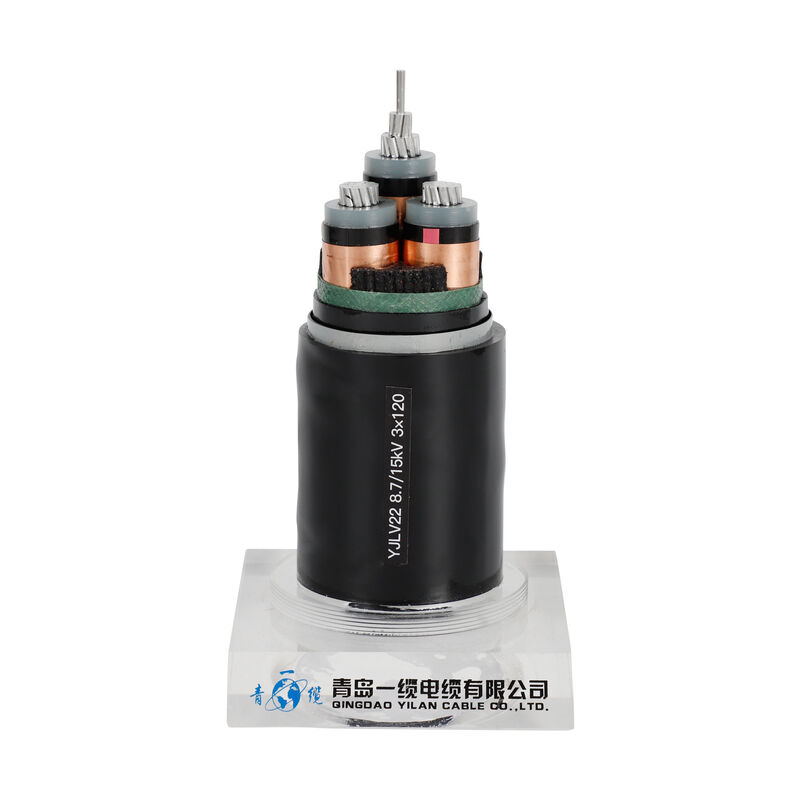

ट्रांसमिशन और डिस्ट्रीब्यूशन लाइन्स के लिए 3×6mm2 XLPE इंसुलेटेड केबल
XLPE इंसुलेटेड केबल का उपयोग ओवरहेड सर्विस ड्रॉप अनुप्रयोगों के लिए किया जाता है, जैसे: स्ट्रीट लाइटिंग। आउटडोर लाइटिंग और निर्माण के लिए अस्थायी सेवा। 600v चरण-दर-चरण या उससे कम के वोल्टेज पर और कंडक्टर तापमान पर 75 ℃ से अधिक नहीं होने पर उपयोग किया जाता है। पॉलीथीन (पीई) इन्सुलेटेड कंडक्टर या 90 ℃ क्रॉस-लिंक्ड पॉलीथीन (एक्सएलपीई) इन्सुलेट कंडक्टर।
भौतिक और विद्युत विशेषताएं
नंबर कोर एक्स | इन्सुलेशन | म्यान | बाहरी ओ | वज़न | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दब गई | |
पार सेक। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
अवस्था | तटस्थ | कीमत | |||||
मिमी² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
संरचना
कंडक्टर: आईईसी 60228 स्तर 2 के अनुरूप साधारण गोल फंसे हुए तांबे के कंडक्टर
इन्सुलेशन: पीवीसी, एक्सएलपीई
भीतरी परत: परमवीर चक्र
कवच: तार, स्टील टेप, एल्यूमीनियम तार
आवश्यकताओं के अनुसार, म्यान: पीवीसी आईईसी 60502, काला से मिलता है
नोट: इन्सुलेशन रंग जैसे मानक या आवश्यकता के अनुसार
सिंगल कोर 25mm2 पावर केबल
कंडक्टर विशेषताएं: तांबा
इन्सुलेशन: काला एक्सएलपीई
इन्सुलेशन मोटाई: 0.7 मिमी
म्यान: पीवीसी
म्यान की मोटाई: 1.4 मिमी
लगभग।केबल वजन: 294 किग्रा / किमी
कुल केबल व्यास: 10.7 मिमी
20सी पर अधिकतम डीसी प्रतिरोध: 0.727
आवेदन
0.6/1kV के रेटेड वोल्टेज के साथ वितरण और ट्रांसमिशन लाइन के रूप में उपयोग किया जाता है।
जमीन में दफनाने, कुएं बिछाने और पानी के नीचे के लिए उपयुक्त।कुछ शाफ्ट तनाव का सामना करने में सक्षम।
अंतर्राष्ट्रीय मानक: IEC 60502-1, IEC 60228;
एएसटीएम बीएस, डीआईएन और आईसीईए जैसे अन्य मानकों की आवश्यकताएं
