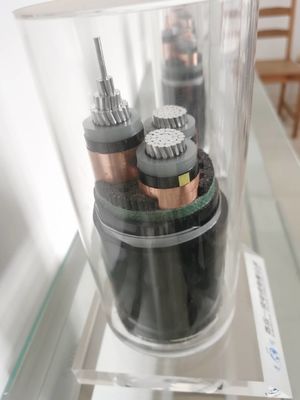

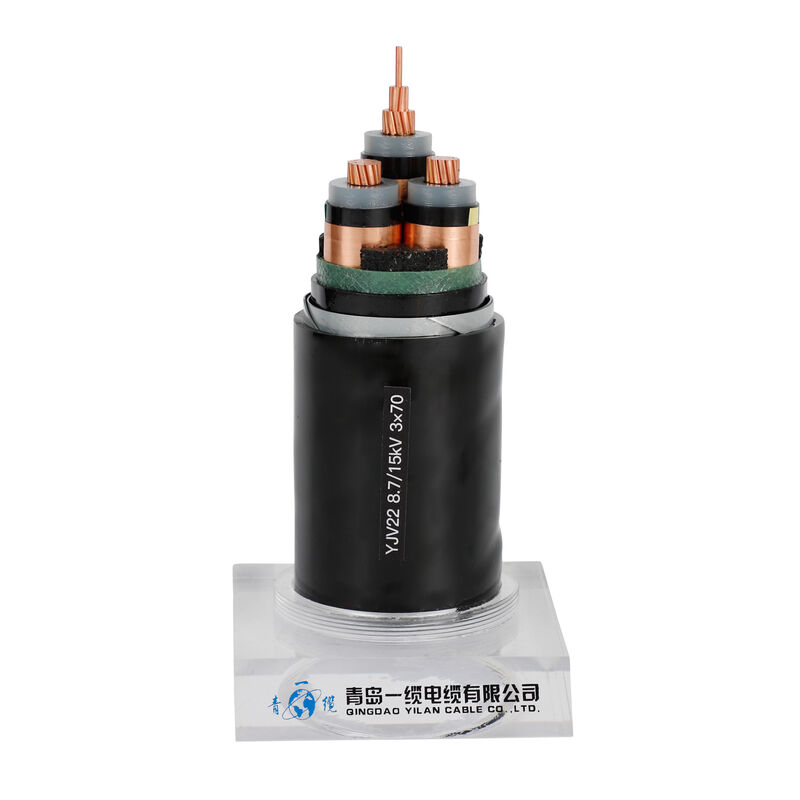

अंडरग्राउंड Xlpe इंसुलेटेड PVC शीटेड केबल 3 कोर 3×4mm2
Xlpe इंसुलेटेड पीवीसी शीथेड केबल का उपयोग मुख्य रूप से ओवरहेड और डिस्ट्रीब्यूशन लाइन के लिए किया जाता है, या निर्माण स्थलों पर टेम सर्विस के लिए 120/220V एरियल सर्विस की आपूर्ति के लिए, सर्विस ड्रॉप (सर्विस एंट्रेंस के लिए पावर पोल) के रूप में सेकेंडरी केबल (पोल से पोल) के रूप में किया जाता है। , या स्ट्रीट लाइटिंग।
भौतिक और विद्युत विशेषताएं
नंबर कोर एक्स | इन्सुलेशन | म्यान | बाहरी ओ | वज़न | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दब गई | |
पार सेक। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
अवस्था | तटस्थ | कीमत | |||||
मिमी² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
कंडक्टर प्रकार
वर्तमान में, कॉपर (Cu) और एल्यूमीनियम (Al) XLPE कंडक्टरों के लिए मुख्य सामग्री हैं।
(1) कॉपर (सीयू)
कॉपर (सीयू) कंडक्टर में उन्नत विद्युत विशेषताओं, प्रक्रियात्मकता और आर्थिक लाभ हैं।इसलिए, वे अधिकांश भूमिगत कंडक्टर सामग्री में उपयोग किए जाते हैं।यह ध्यान देने योग्य है कि इलेक्ट्रोलाइटिक तांबे की शुद्धता 99.96% ~ 99.86% तक पहुंचने की जरूरत है।
(2) एल्युमिनियम (अल)
चूंकि एल्युमीनियम तांबे की तुलना में लगभग एक तिहाई हल्का होता है, इसलिए इसे संभालना आसान होता है।इसकी चालकता लगभग दो-तिहाई तांबे की है, लेकिन यह अधिक किफायती है।इन विशेषताओं के कारण, तांबे के बाद अल सबसे व्यापक रूप से इस्तेमाल की जाने वाली सामग्री है।
एक्सएलपीई के लाभ
प्लास्टिक इन्सुलेशन सामग्री में उत्कृष्ट इन्सुलेशन गुण, आसान वायरिंग, कनेक्शन और रखरखाव के फायदे हैं, इसलिए वे उन्नत देशों में व्यापक रूप से उपयोग किए जाते हैं।क्रॉस-लिंकिंग तकनीक के विकास के कारण, एक्सएलपीई इन्सुलेटेड केबल्स को उच्च वोल्टेज पर लागू किया जा सकता है।हाल ही में, XLPE केबलों ने OF केबलों को पूरी तरह से बदल दिया है।एक्सएलपीई के फायदे इसके हल्के वजन, थर्मल विशेषताओं, कम तारों की लागत और कम सामग्री लागत हैं।
