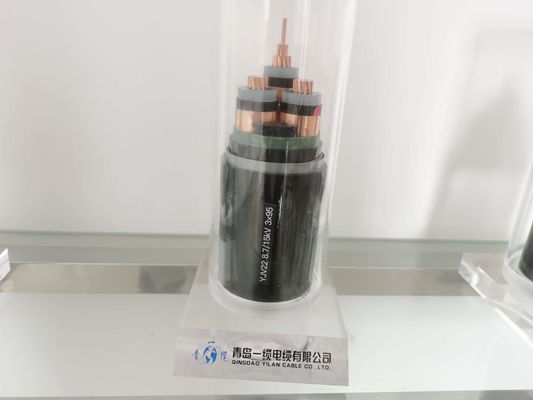

निर्माण के लिए ISO9001 XLPE बिजली केबल अछूता

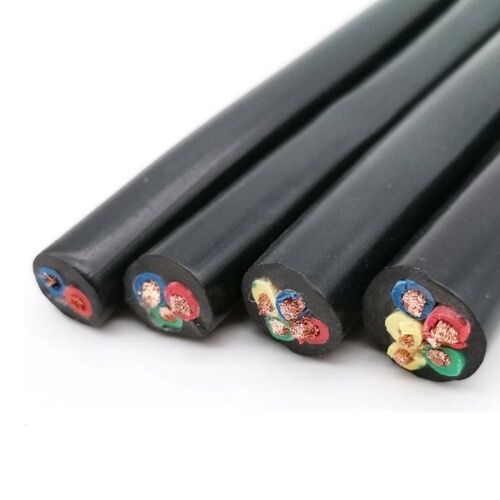

XLPE अछूता बिजली केबल
क्रॉस-लिंक्ड पॉलीइथाइलीन XLPE में कार्बनिक पेरोक्साइड की उपस्थिति के कारण थर्मोकैमिकल कार्रवाई द्वारा उत्पादित पॉलीइथिलीन कणों के बीच स्थिर इंटरमोलेक्यूलर बॉन्ड होते हैं।
एक्सएलपीई में पारंपरिक पॉलीइथिलीन के समान विद्युत गुण हैं, और स्थिर अंतः आणविक संबंध के कारण बेहतर थर्मल और यांत्रिक गुण हैं।यह XLPE इंसुलेटेड केबल्स का अधिकतम निरंतर कंडक्टर तापमान 90 ° C बनाता है, जबकि पारंपरिक पॉलीथीन इंसुलेटेड केबल्स का अधिकतम निरंतर कंडक्टर तापमान 75 ° C होता है।अधिभार कंडक्टर का अधिकतम कार्य तापमान 130 ° C (आपातकालीन अधिभार तापमान के तहत, यह प्रति वर्ष 100 घंटे से अधिक नहीं होगा)।अधिकतम कंडक्टर शॉर्ट-सर्किट तापमान 250 डिग्री सेल्सियस है।यह केबल रेटिंग के संदर्भ में महत्वपूर्ण लाभ प्रदान करता है और उन देशों या स्थितियों में विशेष महत्व रखता है जहां परिवेश का तापमान अधिक है और एक व्युत्पन्न कारक को लागू किया जाना चाहिए।
क्रॉस-लिंकिंग तकनीक पूरी तरह से "ड्राई" क्रॉस-लिंकिंग और कूलिंग प्रक्रिया पर आधारित है।यह इन्सुलेशन में पानी के छोटे समावेशन को समाप्त करता है, जो कि, जब तक रोका नहीं जाता है, तथाकथित "पानी के पेड़ के प्रभाव" का कारण होगा।ट्रिपल क्रॉस हेड कंडक्टर के ऊपर परिरक्षण परत को हटा सकता है और एक तकनीकी संचालन में इन्सुलेट परत पर परिरक्षण परत को हटा सकता है।इन सभी से केबल में उत्कृष्ट विद्युत, थर्मल और यांत्रिक गुण होते हैं।
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
आवेदन
XLPE इंसुलेटेड केबल्स का उपयोग लगभग सभी प्रतिष्ठानों में किया जा सकता है: ग्राउंड, केबल ट्रे, इनडोर, पावर स्टेशन, फैक्टरी, एक्सचेंज स्टेशन।उनके बेहतर तापीय गुणों के कारण, उन्हें विशेष रूप से निम्नलिखित अवसरों के लिए सिफारिश की जाती है:
-उच्च परिवेश का तापमान
-केबिल धूप के संपर्क में है
-इस केबल को कंक्रीट ब्लॉक के पाइप में रखा गया है
-बच्चों को समूहबद्ध किया जाता है
-उच्च आपातकालीन भार महत्वपूर्ण है
-नए हाई शॉर्ट सर्किट करंट
-उच्च परिरक्षण परत उच्च रिसाव वर्तमान संचारित करना चाहिए
अनुरोध पर विशेष कार्य:
• तेल प्रतिरोध
• यूवी प्रतिरोध
• ज्वाला मंद बिल्ली।ए, बी, सी
• गैर-लौ मंद
• दीमक
• कृंतक
• कम धुआं शून्य हलोजन
