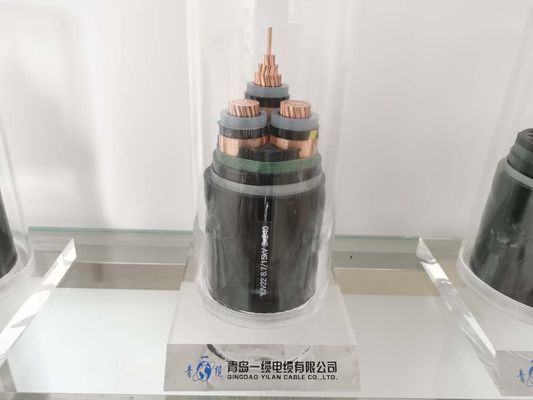

3 × 35 XLPE अछूता केबल।

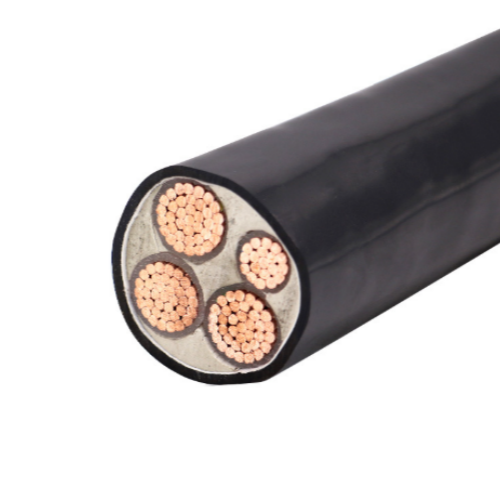

XLPE अछूता बिजली केबल
XLPE इंसुलेटेड केबल्स (जिसे XLPE इंसुलेटेड वायर भी कहा जाता है) में साधारण एनेल्ड ट्विस्टेड-पेयर राउंड और राउंड राउंड कॉपर कंडक्टर होते हैं जो राउंड्स में बेचे जाते हैं, एक्सएलपीई इंसुलेशन और पीवीसी शीथ के साथ, हम एक कोर से पांच वोल्ट 0.6 / 1kv तक कम वोल्टेज की पूरी रेंज प्रदान करते हैं। केबल।XLPE अछूता केबल / तारों का व्यापक रूप से नेटवर्क पावर सिस्टम, बिजली वितरण और ट्रांसमिशन में उपयोग किया जाता है।हम IEC 60502, BS 7889 और AS / NZS 5000 के अनुसार XLPE इंसुलेटेड पावर केबल्स का निर्माण कर सकते हैं।
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | ४ 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | .५ | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
आवेदन
XLPE इंसुलेटेड केबल्स का उपयोग लगभग सभी प्रतिष्ठानों में किया जा सकता है: ग्राउंड, केबल ट्रे, इनडोर, पावर स्टेशन, फैक्टरी, एक्सचेंज स्टेशन।उनके बेहतर तापीय गुणों के कारण, उन्हें विशेष रूप से निम्नलिखित अवसरों के लिए सिफारिश की जाती है:
-उच्च परिवेश का तापमान
-केबिल धूप के संपर्क में है
-इस केबल को कंक्रीट ब्लॉक के पाइप में रखा गया है
-बच्चों को समूहबद्ध किया जाता है
-उच्च आपातकालीन भार महत्वपूर्ण है
-नए हाई शॉर्ट सर्किट करंट
-उच्च परिरक्षण परत उच्च रिसाव वर्तमान संचारित करना चाहिए
अनुरोध पर विशेष कार्य:
• तेल प्रतिरोध
• यूवी प्रतिरोध
• ज्वाला मंद बिल्ली।ए, बी, सी
• गैर-लौ मंद
• दीमक
• कृंतक
• कम धुआं शून्य हलोजन
