अनुप्रयोग
इन केबलों का उपयोग कम वोल्टेज स्थापना प्रणाली में बिजली की आपूर्ति के लिए किया जाता है, वे घर के अंदर और बाहर, केबल नलिकाओं में, बिजली और स्विचिंग स्टेशनों, स्थानीय ऊर्जा वितरण, औद्योगिक संयंत्रों, जहां यांत्रिक का कोई खतरा नहीं है में स्थापना के लिए उपयुक्त हैं क्षति।

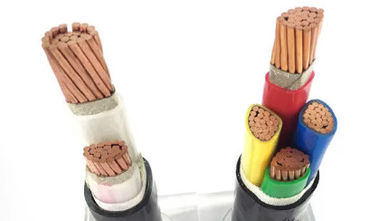

विवरण
1. कंडक्टर
-------------------------------------------------- -------------------------------------------------- -
कंडक्टर IEC 60228 के अनुसार सादे या धातु-लेपित annealed तांबा या सादे एल्यूमीनियम या एल्यूमीनियम मिश्र धातु की कक्षा 1 या कक्षा 2 के होंगे या कक्षा 5 या कक्षा के होंगे।
2. इंसुलेशन
-------------------------------------------------- -------------------------------------------------- -
XLPE सामग्री और मोटाई 90 डिग्री सेल्सियस निरंतर संचालन के लिए IEC 60502 या BS 5467 रेटेड के अनुसार होगी।
3. असेम्बली / इनर कवरिंग
-------------------------------------------------- -------------------------------------------------- -
आंतरिक आवरण एक्सट्रूडेड या लैप्ड हो सकते हैं। परिपत्र कोर वाले केबलों के लिए, पांच कोर से अधिक वाले केबल को छोड़कर, एक आंतरिक आवरण को केवल तभी अनुमति दी जाएगी जब कोर के बीच के अंतर को पर्याप्त रूप से भर दिया जाए। एक्सट्रूडेड इनर कवरिंग के आवेदन से पहले एक उपयुक्त बाइंडर की अनुमति है। सामग्री इंसुलेटिंग सामग्री के साथ संगत है। आंतरिक आवरण और भराव के लिए उपयोग की जाने वाली सामग्री केबल के ऑपरेटिंग तापमान के लिए उपयुक्त होगी और इन्सुलेट सामग्री के साथ संगत होगी। हलोजन मुक्त केबल के लिए, आंतरिक आवरण और भराव भी हलोजन मुक्त परिसर होगा। ।
4. कवच
-------------------------------------------------- -------------------------------------------------- -
एल्यूमिनियम / जस्ती स्टील / स्टील के तारों को आईईसी 60502-1 के अनुसार इनर कवरिंग पर हेलिकली लगाया जाता है, या डबल एल्यूमीनियम / स्टील टेप और तांबा / टिन किए गए तांबे के तार भी अनुरोध पर निर्मित किए जा सकते हैं।
5. बाहरी म्यान
-------------------------------------------------- -------------------------------------------------- -
बाहरी म्यान IEC 60502-1, पॉलीथीन प्रकार ST3 / ST7, हैलोजन मुक्त यौगिक ST8, पॉलीक्लोरोप्रिन, क्लोरोसल्फनेटेड पॉलीइथाइलीन या इसी तरह के पॉलिमर के अनुसार एक्सट्रूडेड पीवीसी प्रकार ST1 / ST2 के होंगे, जो अनुरोध पर उपलब्ध हैं।
पैरामीटर
नं। X पार सेकंड। | इन्सुलेशन मोटाई | म्यान मोटाई नाममात्र मूल्य | बाहरी Ø लगभग। | वजन लगभग। | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | 20 ℃ पर अधिकतम डीसी प्रतिरोध |
mm² | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए | Ω / किमी |
2 × 2.5 | 0.7 | 1.8 | 10.6 | 140 | 37 | 54 | 7.41 |
2 × 4.0 | 0.7 | 1.8 | 11.6 | 192 | 47 | 70 | 4.61 |
2 × 6.0 | 0.7 | 1.8 | 12.6 | 245 | 60 | 86 | 3.08 |
2 × 10 | 0.7 | 1.8 | 15.2 | 362 | 84 | 115 | 1.83 |
2 × 16 | 0.7 | 1.8 | 16.6 | 514 | 113 | 149 | 1.15 |
2 × 25 | 0.9 | 1.8 | 19.8 | 734 | 150 | 191 | 0.73 |
2 × 35 | 0.9 | 1.8 | 17.2 | 968 | 185 | 231 | 0.52 |
2 × 50 | 1.0 | 1.8 | 19.4 | 1190 | 226 | 275 | 0.39 |
2 × 70 | 1.1 | 1.9 | 22.0 | 1591 | 287 | 337 | 0.27 |
2 × 95 | 1.1 | 2.0 | 24.6 | 2117 | 354 | 405 | 0.19 |
2 × 120 | 1.2 | 2.1 | 27.4 | 2617 | 431 | 463 | 0.15 |
2 × 150 | 1.4 | 2.2 | 30.2 | 3239 | 494 | 522 | 0.12 |
2 × 185 | 1.6 | 2.3 | 34.0 | 5126 | 592 | 591 | 0.10 |
