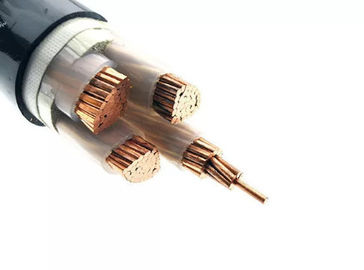

ऊर्जा आपूर्ति XLPE अछूता तार / लाइटवेट क्रॉस लिंक्ड पॉलीथीन केबल

एनर्जी सप्लाई XLPE इंसुलेटेड वायर / लाइटवेट क्रॉस लिंक्ड पॉलीइथाइलीन केबल

आवेदन

ऊर्जा आपूर्ति के लिए पावर केबल, भूमिगत नलिकाओं में, खुले में हवा में, केबल नलिकाओं में, पावर स्टेशन, रेजिडेंशल कनेक्शन और स्ट्रीट लाइटिंग के साथ-साथ सब्सक्राइबर नेटवर्क में स्थापित किए जाते हैं, जहां यांत्रिक क्षति की उम्मीद नहीं की जाती है।

जल्दी से विवरण

-------------------------------------------------- -----

- नाममात्र क्रॉस सेक्शन: 2X120 मिमी 2

- कुल मिलाकर व्यास Ø लगभग: 27.4 मिमी

- नेट वजन लगभग: 2617 किग्रा / किमी

- कंडक्टर डीसी 20 डिग्री सेल्सियस पर प्रतिरोधी: 0.15 at / किमी

विद्युत विशेषतायें

-------------------------------------------------- -----

- रेटेड वोल्टेज यूओ / यू (उम): 600/1000 वी

- अधिकतम वर्तमान रेटिंग 30 ° C: 431 A

- अधिकतम वर्तमान रेटिंग 20 ° C: 463 A दफन

- अधिकतम डीसी प्रतिरोध, कंडक्टर 20 ° C: 0.15 km / किमी

- टेस्ट वोल्टेज: 4000 वी

आयामी विशेषताएं

-------------------------------------------------- -----

- नाममात्र क्रॉस-सेक्शन: 120 मिमी 2

- कंडक्टर की संख्या: सिंगल 2 कोर

- इन्सुलेशन मोटाई: 1.2 मिमी

- म्यान मोटाई नाममात्र मूल्य: 2.1 मिमी

- अधिकतम समग्र व्यास Ø : 27.4 मिमी

- अनुमानित वजन: 2617 किग्रा / किमी

उपयोग की विशेषताएँ

-------------------------------------------------- -----

- अधिकतम ऑपरेटिंग तापमान: 90 डिग्री सेल्सियस

- शॉर्ट सर्किट तापमान: + 250 ° C (शॉर्ट सर्किट अवधि अधिकतम 5 s)

- स्थापना के दौरान -5 डिग्री सेल्सियस तक

- टी अपरिपक्व सीमा: - 20 से + 90 ° C

- न्यूनतम झुकने त्रिज्या: 15 x केबल :

मानक

-------------------------------------------------- -----

अंतर्राष्ट्रीय: IEC 60502-1
राष्ट्रीय: GB / T 12706.1-2008

निर्माण की विशेषताएँ

-------------------------------------------------- -----
1. कंडक्टर
- नंगे तांबा कंडक्टर, कक्षा 2 से IEC 60228

- छोटे आकार के लिए, एक ठोस गोल कंडक्टर, कक्षा 1
2. इन्सुलेशन: XLPE यौगिक

3. भराव: पीपी भराव
4. बाहरी म्यान: पीवीसी यौगिक
5. शीथ का रंग: काला
