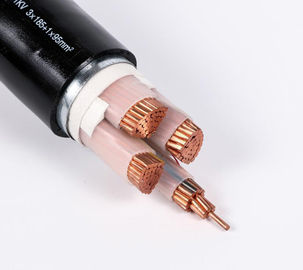

ट्राई-कोर फ्लेम-रिटार्डेंट पीवीसी क्रॉस-लिंक्ड पॉलीइथाइलीन केबल
XLPE केबल का परिचय:
1. उच्च वोल्टेज केबल का उपयोग
उच्च वोल्टेज केबल एसी 50HZ और रेटेड वोल्टेज 66KV और पावर ट्रांसमिशन से नीचे के साथ पॉवर ट्रांसमिशन और डिस्ट्रीब्यूशन लाइनों के फिक्सिंग के लिए उपयुक्त हैं।
2. फ़ंक्शन का उपयोग करें
केबल कंडक्टर का अधिकतम रेटेड तापमान 90 ℃ है
शॉर्ट-सर्किट अवधि के दौरान (सबसे लंबी अवधि 5s से अधिक नहीं होती है), केबल कंडक्टर का अधिकतम तापमान 250 ℃ से अधिक नहीं होगा
केबल बिछाने पर परिवेश का तापमान 0 ℃ से कम नहीं होगा
XLPE केबल के लाभ:
1. 99.99% उच्च गुणवत्ता वाले अवायवीय शुद्ध तांबे: उच्च शुद्धता एंटी-एजिंग, उच्च चालकता, सुपर वर्तमान भार क्षमता, कम प्रतिरोधकता, तेज और स्थिर संचरण।
2. उच्च गुणवत्ता वाले पर्यावरण के अनुकूल पीवीसी इन्सुलेशन: उच्च गुणवत्ता वाली प्लास्टिक सामग्री का उपयोग करना, इसमें पहनने के प्रतिरोध, एसिड और क्षार प्रतिरोध, अग्नि प्रतिरोध, तेल प्रतिरोध, एंटीफ् ,ीज़र, आदि की विशेषताएं हैं, और एक लंबी सेवा जीवन है।
3. कम कोर सनकीपन और एक समान मोटाई: उन्नत उपकरणों का उपयोग कम कोर सनकीपन और केबल की एक समान मोटाई सुनिश्चित करता है, जो प्रभावी रूप से विद्युत प्रवाह को आग से रोकने और सुरक्षित बिजली के उपयोग को सुनिश्चित कर सकता है।
उपयोग किए गए स्थान:
घर के अंदर के लिए उपयुक्त, केबल खाइयों, पाइपलाइनों, सुरंगों, आदि को भी ढीली मिट्टी में दफन किया जा सकता है, बाहरी ताकतों का सामना नहीं कर सकता है, आमतौर पर मुख्य सर्किट ट्रांसमिशन के लिए उपयोग किया जाता है, बिजली ट्रांसमिशन और वितरण लाइनों के लिए उपयोग किया जाता है।
भौतिक और विद्युत विशेषताएँ
| नं। X |
इन्सुलेशन |
म्यान |
बाहरी Ø |
वजन |
हवा में वर्तमान रेटिंग 30 ℃ |
वर्तमान रेटिंग 20 ℃ दफन है |
| पार सेकंड। |
मोटाई |
मोटाई |
लगभग। |
लगभग। |
| |
नाममात्र |
| चरण |
तटस्थ |
मूल्य |
| mm² |
मिमी |
मिमी |
मिमी |
मिमी |
किग्रा / किमी |
ए |
ए |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3 × 50 + 1 × 25 |
1 |
0.9 |
1.8 |
27.7 |
1951 |
173 |
198 |
| 3 × 70 + 1 × 35 |
1.1 |
0.9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3 × 95 + 1 × 50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
