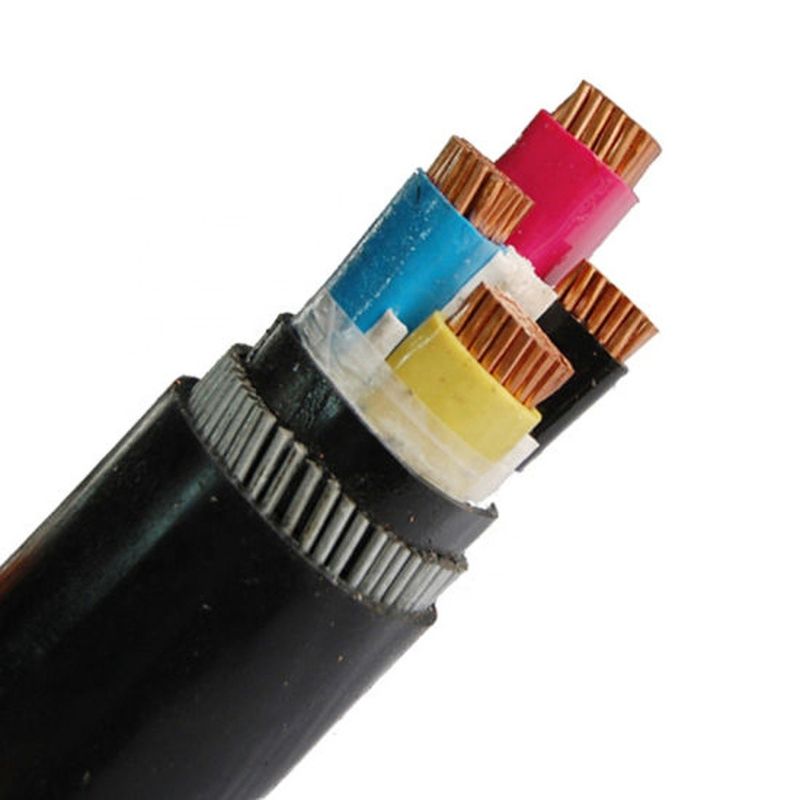

300mm2 XLPE अछूता और पीवीसी sheathed बिजली केबल
XLPE केबल का परिचय:
1. उच्च वोल्टेज केबल का उपयोग
उच्च वोल्टेज केबल एसी 50HZ और रेटेड वोल्टेज 66KV और पावर ट्रांसमिशन से नीचे के साथ पॉवर ट्रांसमिशन और डिस्ट्रीब्यूशन लाइनों के फिक्सिंग के लिए उपयुक्त हैं।
2. फ़ंक्शन का उपयोग करें
केबल कंडक्टर का अधिकतम रेटेड तापमान 90 ℃ है
शॉर्ट-सर्किट अवधि के दौरान (सबसे लंबी अवधि 5s से अधिक नहीं होती है), केबल कंडक्टर का अधिकतम तापमान 250 ℃ से अधिक नहीं होगा
केबल बिछाने पर परिवेश का तापमान 0 ℃ से कम नहीं होगा
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है |
पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। |
| नाममात्र |
चरण | तटस्थ | मूल्य |
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
XLPE अछूता बिजली केबल की विशेषताएं और उपयोग:
क्रॉस-लिंक्ड पॉलीइथिलीन इंसुलेटेड पावर केबल में उच्च यांत्रिक शक्ति, मजबूत पर्यावरण तनाव प्रतिरोध, उत्कृष्ट विद्युत प्रदर्शन और मजबूत वर्तमान प्रतिरोध की विशेषताएं हैं।
रासायनिक हमले।इसके अलावा, हल्के और सरल उत्पाद का उपयोग करना आसान है।यह उत्पाद 0.6 / 1kv के रेटेड वोल्टेज के साथ संचरण और वितरण प्रणालियों के लिए उपयुक्त है।
इसमें अग्नि प्रतिरोधी केबलों की मुख्य विशेषताएं हैं।केबल को आग पकड़ना आसान नहीं है या केवल एक निश्चित सीमा के भीतर ही जलना जारी है।यह पावर स्टेशनों, सबवे, सुरंगों, ऊंची इमारतों, और बड़े पैमाने पर के लिए उपयुक्त है
घने औद्योगिक और खनन उद्यमों, तेल क्षेत्रों, कोयला खानों और अन्य स्थानों में केबल वितरित किए।
पावर कॉर्ड का तकनीकी प्रदर्शन
1. पीवीसी अछूता केबल कंडक्टर की अधिकतम तापमान रेटिंग 70 डिग्री सेल्सियस है।जब एक शॉर्ट सर्किट होता है (सबसे लंबी अवधि 5 एस से अधिक नहीं होती है), कंडक्टर का तापमान 160 डिग्री सेल्सियस से अधिक नहीं होता है।
2. XLPE अछूता केबल के कंडक्टर का अधिकतम रेटेड तापमान 90 ℃ है, शॉर्ट सर्किट होता है (सबसे लंबी अवधि 5S से अधिक नहीं होती है), और कंडक्टर का तापमान 250 ℃ से अधिक नहीं होता है।
3. पीवीसी इंसुलेटेड या म्यान किए गए केबलों को स्थापित करते समय परिवेश का तापमान 0 ℃ से कम नहीं होना चाहिए।
4. सही रासायनिक स्थिरता, एसिड, क्षार, तेल और कार्बनिक सॉल्वैंट्स, और लौ retardants के लिए प्रतिरोध।
बिजली केबल के लाभ।
1. यह एक छोटे से क्षेत्र में व्याप्त है।इसे आमतौर पर मिट्टी में दफनाया जाता है या घर के अंदर रखा जाता है।खाई और सुरंगों में।
लाइनों के बीच इन्सुलेशन की दूरी बहुत छोटी है, कोई टॉवर का उपयोग नहीं किया जाता है, कम भूमि पर कब्जा कर लिया जाता है, और कोई भी जमीन का स्थान मूल रूप से कब्जा नहीं किया जाता है।
2. उच्च विश्वसनीयता।मौसम की स्थिति और आसपास के वातावरण से प्रभावित, प्रसारण प्रदर्शन स्थिर है और विश्वसनीयता अधिक है।
3. यह अल्ट्रा-हाई वोल्टेज और बड़ी क्षमता जैसे कम तापमान और सुपरकंडक्टिंग केबलों के विकास के लिए अधिक अनुकूल परिस्थितियां प्रदान करता है।
4. बड़े वितरित समाई।
5. कम रखरखाव कार्यभार।
6. बिजली के झटके की संभावना कम है।
