95mm2 Xlpe अछूता बख़्तरबंद पावर केबल निर्माता

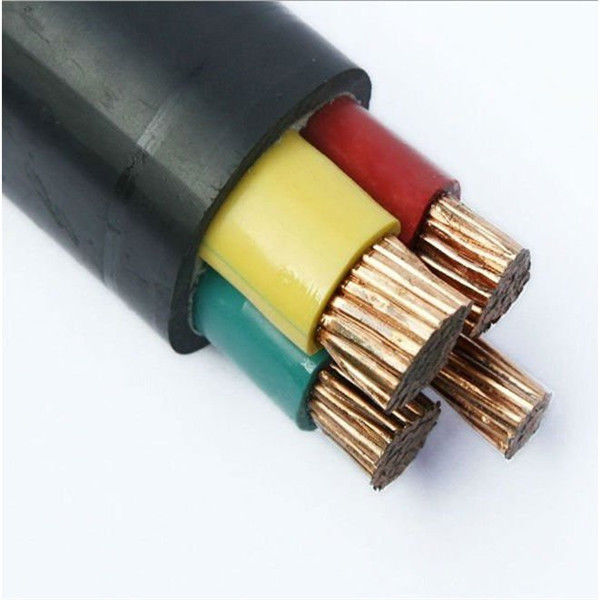

XLPE अछूता केबल का परिचय:
बिजली का केबल: XLPE या पीवीसी इन्सुलेशन, पीवीसी या पीई बाहरी म्यान, STA स्टील टेप बख़्तरबंद या गैर-बख़्तरबंद केबल या केबल के साथ कॉपर कोर पावर केबल
प्रकार: Yjv22 Yjv23 Yjlv22 Yjlv23
कोर की संख्या: सिंगल कोर, 2 कोर, 3 कोर, 4 कोर, 5 कोर
उत्पादन रेंज: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
संबंधित वोल्टेज: 300 / 300v, 300 / 500v, 450 / 750v, 0.6 / 1kV
भौतिक और विद्युत विशेषताएँ
|
नं। X
|
इन्सुलेशन
|
म्यान
|
बाहरी Ø
|
वजन
|
हवा में वर्तमान रेटिंग 30 ℃
|
वर्तमान रेटिंग 20 ℃ दफन है
|
|
पार सेकंड।
|
मोटाई
|
मोटाई
|
लगभग।
|
लगभग।
|
|
|
नाममात्र
|
|
चरण
|
तटस्थ
|
मूल्य
|
|
mm²
|
मिमी
|
मिमी
|
मिमी
|
मिमी
|
किग्रा / किमी
|
ए
|
ए
|
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
आवेदन:
यह उत्पाद एसी रेटेड वोल्टेज 0.6 / 1kv और काम की आवृत्ति 50 हर्ट्ज के साथ पावर ट्रांसमिशन और वितरण के लिए उपयुक्त है।
1kV पॉवर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम में पावर ट्रांसमिशन और डिस्ट्रीब्यूशन के लिए लो-वोल्टेज पावर केबल्स का इस्तेमाल किया जाता है।यह व्यापक रूप से बिजली, खनन, निर्माण, धातु विज्ञान, पेट्रो रसायन और संचार क्षेत्रों में उपयोग किया जाता है, और पूरी तरह से तेल-डूबे हुए कागज-अछूता बिजली केबलों की जगह लेता है।
XLPE अछूता बिजली केबल XLPE अछूता बिजली केबल कागज अछूता केबल और पीवीसी अछूता केबल की तुलना में अधिक फायदे हैं।क्रॉस-लिंक किए गए पॉलीथीन केबल में उच्च विद्युत शक्ति, यांत्रिक शक्ति, उच्च उम्र बढ़ने प्रतिरोध, रासायनिक संक्षारण प्रतिरोध, पर्यावरण तनाव, सरल संरचना, सुविधाजनक उपयोग होता है, और लंबे समय तक उच्च तापमान पर इस्तेमाल किया जा सकता है।इसे बिना ड्रॉप लिमिट के रखा जा सकता है।
XLPE केबल के लाभ: XLPE केबल में एक दीर्घकालिक दीर्घकालिक तापमान और बड़ा रेटेड वर्तमान होता है, और एक ही वातावरण में, XLPE केबल का आकार (सामान्य क्रॉस सेक्शन) पीवीसी केबल की तुलना में 1 या 2 छोटा हो सकता है।ये न केवल उत्पाद की गुणवत्ता और प्रदर्शन में सुधार करते हैं, बल्कि केबल की उत्पादन लागत को भी कम करते हैं।बख़्तरबंद केबल
स्टील टेप बख़्तरबंद केबल केबल के यांत्रिक गुणों को बढ़ा सकता है, और केबल बाहरी यांत्रिक दबाव का सामना कर सकता है।
स्टील बेल्ट कवच / स्टील पन्नी कवच, इस्पात तार कवच / इस्पात तार कवच / SWA।स्टील टेप आर्मर्ड केबल मॉडल: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV22 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
फ़ंक्शन का उपयोग करें:
1. केबल कंडक्टर का दीर्घकालिक स्वीकार्य कार्यशील तापमान 70 ℃ से अधिक नहीं होता है
2. जब शॉर्ट सर्किट होता है (सबसे लंबी अवधि 5 सेकंड से अधिक नहीं होती है), तो केबल कंडक्टर का अधिकतम तापमान 160 डिग्री सेल्सियस से अधिक नहीं होता है।
3. जब केबल रखी जाती है, तो परिवेश का तापमान 0 ℃ से कम नहीं होना चाहिए।जब तापमान 0 ℃ से कम हो, तो इसे पहले से गरम करें।
4. बहु-कोर गैर-बख़्तरबंद केबल का न्यूनतम झुकने त्रिज्या केबल बाहरी व्यास से 12 गुना कम नहीं होना चाहिए, और बहु-कोर बख़्तरबंद केबल का न्यूनतम मोड़ त्रिज्या केबल बाहरी व्यास से 15 गुना कम नहीं होना चाहिए ।सिंगल-कोर आर्मर्ड केबल का न्यूनतम झुकने त्रिज्या, केबल के बाहरी व्यास से 15 गुना से कम नहीं होना चाहिए, और सिंगल-कोर निहत्थे केबल का न्यूनतम झुकने त्रिज्या केबल के बाहरी व्यास से 20 गुना से कम नहीं होना चाहिए ।
5. एक्सएलपीई के संरचनात्मक पैरामीटर रेटेड वोल्टेज 0.6 / 1KV के साथ पावर केबल को अछूता
