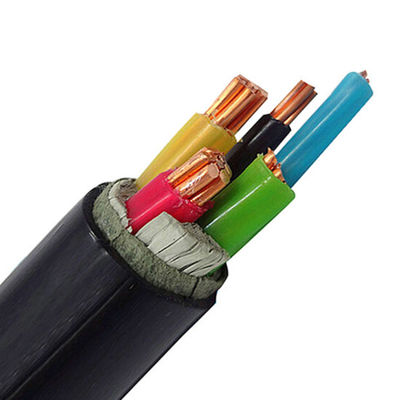

Power Transmission 35mm Copper Core XLPE Insulated Cable

पावर ट्रांसमिशन 35 मिमी कॉपर कोर XLPE अछूता केबल

  • हाई लाइट

    कॉपर कोर XLPE अछूता केबल

    ,

    35 मिमी XLPE अछूता केबल

    ,

    पावर ट्रांसमिशन XLPE अछूता केबल

  • रेटेड वोल्टेज
    0.6 / 1KV
  • पार अनुभाग क्षेत्र
    35 वर्गमीटर
  • बाहरी म्यान रंग
    काले या अनुरोध के अनुसार
  • कोर मार्क
    संख्या या रंग पट्टी
  • उत्पादक
    शीर्ष 3 चीन केबल निर्माता
  • केबल मार्क
    इंक प्रिंटिंग या एम्बॉसिंग
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    HOLD-ONE
  • प्रमाणन
    CE/IEC/KEMA/VDE
  • न्यूनतम आदेश मात्रा
    500 मी
  • पैकेजिंग विवरण
    लोहे की लकड़ी का ढोल
  • प्रसव के समय
    14 दिन
  • भुगतान शर्तें
    एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम,
  • आपूर्ति की क्षमता
    प्रति माह 100 कि.मी.

पावर ट्रांसमिशन 35 मिमी कॉपर कोर XLPE अछूता केबल

0.6 / 1kV 35 मिमी कॉपर कोर XLPE अछूता पावर केबल



उत्पाद विवरण और आवेदन

एक पावर केबल एक या एक से अधिक विद्युत कंडक्टरों का एक घटक है, जो आमतौर पर पूरे म्यान के साथ मिलकर तय किया जाता है।इस घटक का उपयोग शक्ति संचारित करने के लिए किया जाता है।पावर केबल को स्थायी तारों के रूप में भवनों में स्थापित किया जा सकता है, जमीन में दफन किया जा सकता है, ओवरहेड या नंगे घूमना।
ट्रांसमिशन और वितरण के लिए 0.6 / 1kV में 8.7 / 15kV ट्रांसमिशन और वितरण प्रणाली के लिए उपयोग किया जाता है।यह आमतौर पर बिजली, निर्माण, खनन, धातु विज्ञान, पेट्रो रसायन उद्योग और संचार और अन्य क्षेत्रों में उपयोग किया जाता है।


भौतिक और विद्युत विशेषताएँ



नं। X

इन्सुलेशन

म्यान

बाहरी Ø

वजन

हवा में वर्तमान रेटिंग 30 ℃

वर्तमान रेटिंग 20 ℃ दफन है

पार सेकंड।

मोटाई

मोटाई

लगभग।

लगभग।



नाममात्र

चरण

तटस्थ

मूल्य

mm²

मिमी

मिमी

मिमी

मिमी

किग्रा / किमी

3 × 4 + 1 × 2.5

0.7

0.7

1.8

12.7

277

37

47

3 × 6 + 1 × 4

0.7

0.7

1.8

13.9

363

47

60

3 × 10 + 1 × 6

0.7

0.7

1.8

16.1

527

64

81

3 × 16 + 1 × 10

0.7

0.7

1.8

18.6

766

85

106

3 × 25 + 1 × 16

0.9

0.7

1.8

22.2

1140

113

137

3 × 35 + 1 × 16

0.9

0.7

1.8

24.6

1475

139

164



आवेदन:


यह उत्पाद एसी रेटेड वोल्टेज 0.6 / 1kv और काम की आवृत्ति 50 हर्ट्ज के साथ पावर ट्रांसमिशन और वितरण के लिए उपयुक्त है।

1kV पॉवर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम में पावर ट्रांसमिशन और डिस्ट्रीब्यूशन के लिए लो-वोल्टेज पावर केबल्स का इस्तेमाल किया जाता है।यह व्यापक रूप से बिजली, खनन, निर्माण, धातु विज्ञान, पेट्रो रसायन और संचार क्षेत्रों में उपयोग किया जाता है, और पूरी तरह से तेल-डूबे हुए कागज-अछूता बिजली केबलों की जगह लेता है।

XLPE अछूता बिजली केबल XLPE अछूता बिजली केबल कागज अछूता केबल और पीवीसी अछूता केबल की तुलना में अधिक फायदे हैं।क्रॉस-लिंक किए गए पॉलीथीन केबल में उच्च विद्युत शक्ति, यांत्रिक शक्ति, उच्च उम्र बढ़ने प्रतिरोध, रासायनिक संक्षारण प्रतिरोध, पर्यावरण तनाव, सरल संरचना, सुविधाजनक उपयोग होता है, और लंबे समय तक उच्च तापमान पर इस्तेमाल किया जा सकता है।इसे बिना ड्रॉप लिमिट के रखा जा सकता है।

XLPE केबल के लाभ: XLPE केबल में एक दीर्घकालिक दीर्घकालिक तापमान और बड़ा रेटेड वर्तमान होता है, और एक ही वातावरण में, XLPE केबल का आकार (सामान्य क्रॉस सेक्शन) पीवीसी केबल की तुलना में 1 या 2 छोटा हो सकता है।ये न केवल उत्पाद की गुणवत्ता और प्रदर्शन में सुधार करते हैं, बल्कि केबल की उत्पादन लागत को भी कम करते हैं।बख़्तरबंद केबल

स्टील टेप बख़्तरबंद केबल केबल के यांत्रिक गुणों को बढ़ा सकता है, और केबल बाहरी यांत्रिक दबाव का सामना कर सकता है।

स्टील बेल्ट कवच / स्टील पन्नी कवच, इस्पात तार कवच / इस्पात तार कवच / SWA।स्टील टेप आर्मर्ड केबल मॉडल: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV22 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22

परिचालन विशिष्टताएं

1) काम कर रहे तापमान
कंडक्टर का अधिकतम स्वीकार्य निरंतर कार्य तापमान 90 ℃ से अधिक नहीं होगा
2) कंडक्टर शॉर्ट-सर्किट तापमान
250 ℃ से अधिक नहीं होना चाहिए।(सबसे लंबी अवधि 5 सेकंड है)
3) झुकने त्रिज्या:
सिंगल-कोर केबल का झुकने वाला त्रिज्या: 20D मल्टी-कोर केबल का झुकने वाला त्रिज्या: 15D
D = केबल का वास्तविक कुल व्यास (मिमी)
4) स्थापना तापमान:
न्यूनतम स्थापना तापमान 0 डिग्री सेल्सियस है।
रेटेड वर्तमान की गणना करने के लिए उपयोग की जाने वाली शर्तें और बुनियादी पैरामीटर:
बिछाने की विधि:
हवा में परिवेश का तापमान: 40 ℃ सीधे दफन: 25 ℃ मिट्टी थर्मल प्रतिरोध 1.0 ℃ · एम / डब्ल्यू

सिंगल कोर केबल लेआउट: समानांतर (साइड बाय साइड: 1 डी डी = व्यास)
