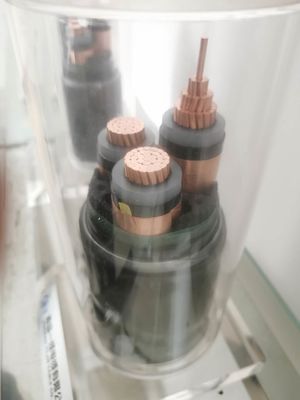

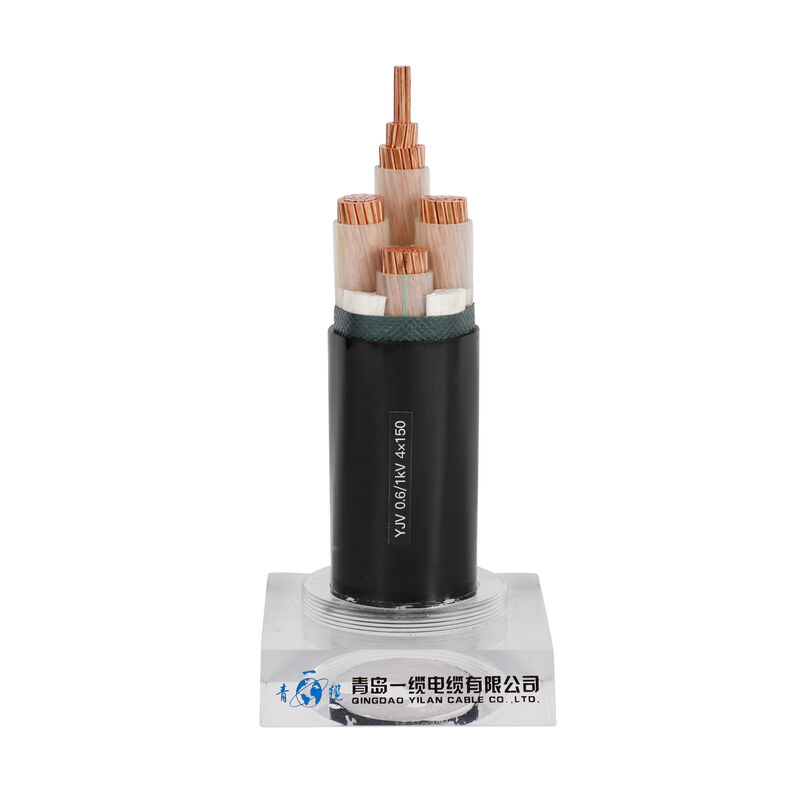

XLPE परिरक्षित बाहरी बख्तरबंद केबल
अनुप्रयोग:
सार्वजनिक सेवा रेलवे स्टेशन, सड़क और रेल सुरंग, सार्वजनिक प्रकाश व्यवस्था, कार पार्क, सार्वजनिक सेवा भवन। |
संपत्ति और व्यक्तिगत सुरक्षा शॉपिंग मॉल, हवाई अड्डे, भूमिगत रेल प्रणाली, स्कूल, अस्पताल, होटल, थिएटर, चर्च। |
उच्च तापमान की स्थिति फाउंड्री, पावर स्टेशन, बॉयलर हाउस, लोहा और इस्पात उद्योग, समुद्री और जहाज भवन। |
संभावित विस्फोटक क्षेत्र रिफाइनरियों, रासायनिक संयंत्रों, तेल और गैस उत्पादन, स्टेशनों को भरने, प्रसंस्करण संयंत्रों, गैरेज। |
स्वच्छता की स्थिति खाद्य और पेय प्रसंस्करण, दवा काम करता है, अस्पतालों, रसोई, प्रशीतन संयंत्र। |
सामान्य स्थापना बिजली वितरण और उप सर्किट, आग अलार्म और आपातकालीन, लिफ्टों और एस्केलेटर प्रकाश व्यवस्था, प्रकाश व्यवस्था और बिजली। |
विवरण:
अग्नि प्रतिरोधी न दहन करेंगे और न ही दहन का समर्थन करेंगे।आईईसी 60331 और बीएस 6387 की आवश्यकताओं के अनुरूप। |
उच्च संचालन तापमान 250 ° C तक निरंतर संचालन तापमान, और तांबे के पिघलने बिंदु तक पहुंचने के लिए छोटी अवधि के लिए 1083 ° C। |
निहित लौप्रूफ बाधा गैर-ज्वलनशील म्यान के साथ उच्च कॉम्पैक्टेड इन्सुलेशन वाष्प, गैसों या लपटों के संचरण का विरोध करेगा। |
उच्च यांत्रिक शक्ति वास्तव में मजबूत और तनाव की एक बड़ी मात्रा का सामना कर सकता है जैसे, घुमा, झुकना और चपटा होना। |
लचीला पूरी तरह से annealed और बेहद नमनीय और आसानी से मौजूदा तारों मार्गों और अनियमित आकार का पालन करने के लिए हेरफेर किया। |
गैर-उम्र बढ़ने, इंटीग्रल पृथ्वी निरंतरता, छोटे समग्र व्यास निविड़ अंधकार, जंग प्रतिरोधी, विकिरण प्रतिरोधी उत्कृष्ट विद्युत परिरक्षण, आसान स्थापना, लंबे समय से सेवा जीवन |
भौतिक और विद्युत विशेषताएँ
नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
पार सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
कंस्ट्रक्शन:
कोर 1 2 3 4 5 3 + 1 3 + 2 4 + 1 करोड़
कामकाजी जीवन <25 साल
कंडक्टर तांबे का प्रकार, कक्षा 5
ऑक्सीजन रहित कॉपर के कंडक्टर के महीन तार की सामग्री
इन्सुलेशन खनिज यौगिक की सामग्री (MgO)
कोर इन्सुलेशन का रंग लाल / सफेद / नीला / काला / हरा / पीला (वैकल्पिक)
म्यान की सामग्री कम स्मोके हैलोजन मुक्त पॉलीओलफ़ाइन (LSZH / LSOH PO)
वोल्टेज 600 ~ 1000 वीओएलटीएस
500 mtrs गहराई तक फायदा
अनुभाग 0.25 मिमी 2 ~ 95.00 मिमी 2 / AWG1 ~ AWG14
न्यूनतम झुकने त्रिज्या केबल की स्थापना की अनुमति दी त्रिज्या झुकने केबल चौड़ी से 6 गुना से कम नहीं होनी चाहिए
फ्लेम रेजिस्टेंस पास GB / T18380.1-2001 टेस्ट और GB5023.6-2012
पृथक म्यान एल्यूमीनियम (AL)
