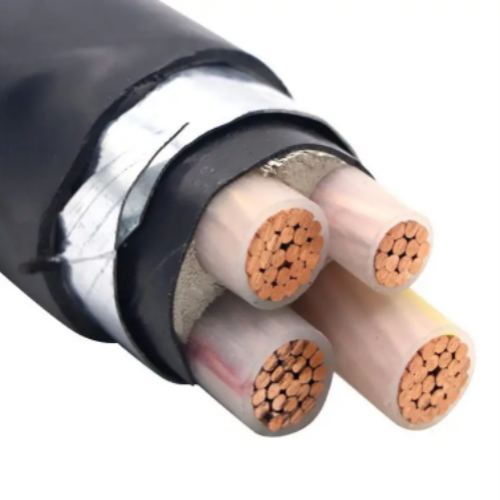

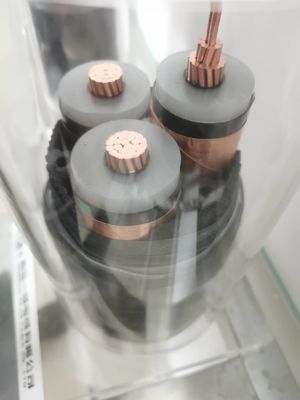

4-कोर जस्ती इस्पात 1 × 25 मिमी 2 बख़्तरबंद कॉपर केबल
XLPE अछूता केबल
एक्सएलपीई इन्सुलेशन के साथ 30 केवी से नीचे मध्यम वोल्टेज बिजली केबलों का एक्सएलपीई इन्सुलेशन मध्यम वोल्टेज नेटवर्क में बहुत अच्छा विद्युत, यांत्रिक और थर्मल गुण है।इस इन्सुलेट सामग्री में उत्कृष्ट रासायनिक प्रतिरोध होता है और इसमें ठंडा प्रतिरोध भी होता है।विभिन्न लाभों के कारण, XLPE इन्सुलेशन प्रकार ने कई क्षेत्रों में पारंपरिक पारंपरिक पेपर इन्सुलेशन प्रकार को बदल दिया है।XLPE अछूता मध्यम वोल्टेज केबल लंबे समय तक जलरोधक होने के लिए डिज़ाइन किए गए हैं।पीवीसी और पेपर इंसुलेटेड केबल्स की तुलना में, XLPE इंसुलेटेड मीडियम वोल्टेज पावर केबल्स में कम ढांकता हुआ गुणांक का लाभ होता है।XLPE अछूता केबलों का अच्छा प्रदर्शन एक लंबी तापमान सीमा पर स्थिर रहता है।ये केबल जमीन पर, हवा में या पाइप में रखी जा सकती हैं।
भौतिक और विद्युत विशेषताएँ
नं। X |
इन्सुलेशन |
म्यान |
बाहरी Ø |
वजन |
हवा में वर्तमान रेटिंग 30 ℃ |
वर्तमान रेटिंग 20 ℃ दफन है |
पार सेकंड। |
मोटाई |
मोटाई |
लगभग। |
लगभग। |
|
नाममात्र |
चरण |
तटस्थ |
मूल्य |
mm² |
मिमी |
मिमी |
मिमी |
मिमी |
किग्रा / किमी |
ए |
ए |
3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
कंस्ट्रक्शन:
उत्पाद का नाम लौ retardant एमआई केबल BTTZ / BTTQ / BTLY अग्निरोधक खनिज अछूता केबल
उत्पाद मानक DIN VDE 0295 और IEC 228 मानक मुड़ तांबे के तार, GB5023.6-2012 और कंपनी मानक
कोर 1 2 3 4 5 3 + 1 3 + 2 4 + 1 करोड़
कामकाजी जीवन <25 साल
कंडक्टर तांबे का प्रकार, कक्षा 5
ऑक्सीजन रहित कॉपर के कंडक्टर के महीन तार की सामग्री
इन्सुलेशन खनिज यौगिक की सामग्री (MgO)
कोर इन्सुलेशन का रंग लाल / सफेद / नीला / काला / हरा / पीला (वैकल्पिक)
म्यान की सामग्री कम स्मोके हैलोजन मुक्त पॉलीओलफ़ाइन (LSZH / LSOH PO)
वोल्टेज 600 ~ 1000 वीओएलटीएस
500 mtrs गहराई तक फायदा
अनुभाग 0.25 मिमी 2 ~ 95.00 मिमी 2 / AWG1 ~ AWG14
न्यूनतम झुकने त्रिज्या केबल की स्थापना की अनुमति दी त्रिज्या झुकने केबल चौड़ी से 6 गुना से कम नहीं होनी चाहिए
फ्लेम रेजिस्टेंस पास GB / T18380.1-2001 टेस्ट और GB5023.6-2012
पृथक म्यान एल्यूमीनियम (AL)
केबल स्थापना
नुकसान से बचने के लिए, एक्सएलपीई अछूता मध्यम वोल्टेज बिजली केबल को सावधानीपूर्वक स्थापित और स्थापित किया जाना चाहिए।यह सुनिश्चित किया जाना चाहिए कि केबल कठोर या तेज किनारों पर नहीं खींचे जाते हैं।केबल के अंत को सील और जलरोधी होना चाहिए।लंबाई काटने के बाद, दोनों सिरों को तुरंत सील करना होगा।
अनुशंसित स्थापना गहराई 60 से 80 सेमी है।सिंगल-कोर केबल आमतौर पर त्रिलोबाल या त्रिकोणीय आकार में व्यवस्थित होते हैं।
नलिकाओं में स्थापना के लिए, नलिका और डक्ट की आंतरिक दीवार के बीच वायु स्थान के गर्मी इन्सुलेशन प्रभाव पर विशेष रूप से विचार किया जाना चाहिए।नाली का आंतरिक व्यास केबल के व्यास का कम से कम 1.5 गुना होना चाहिए।
