| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| कीमत: | negotiable |
| मानक पैकेजिंग: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| वितरण अवधि: | 8-15 दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | प्रति माह 100 कि.मी. |

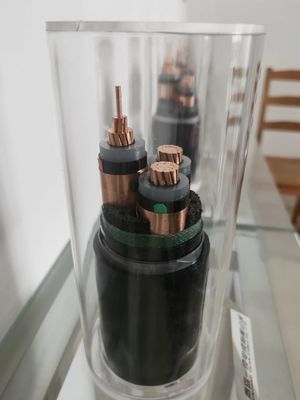

बाहरी रासायनिक संक्षारण प्रतिरोधी लचीला बख्तरबंद केबल प्रतिरोध
XLPE अछूता बख्तरबंद बिजली केबल का परिचय
एक्सएलपीई पावर केबलों का उपयोग 35kV और उससे कम पावर ट्रांसमिशन और वितरण प्रणालियों में पावर ट्रांसमिशन और वितरण के लिए किया जाता है।इसका व्यापक रूप से तेल से छिड़का हुआ कागज अछूता बिजली केबलों के पूर्ण प्रतिस्थापन और पीवीसी अछूता बिजली केबलों के आंशिक प्रतिस्थापन में उपयोग किया जाता है, जिसमें बिजली, निर्माण, खनन, धातु विज्ञान, पेट्रोकेमिकल और संचार क्षेत्र शामिल हैं।
| कोर संख्या x | इन्सुलेशन | शीट | बाहरी Ø | वजन | 30°C की हवा में वर्तमान नामित | 20 डिग्री सेल्सियस पर वर्तमान रेटिंग | |
| क्रॉस सेक. | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| मिमी2 | मिमी | मिमी | मिमी | मिमी | किलोग्राम / किमी | ए | ए |
| 3 × 4 + 1 × 25 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
एक्सएलपीई अछूता बख्तरबंद पावर केबल मानक
उत्पादों का उत्पादन हमारे कारखाने के विनिर्देशों के अनुसार किया जा सकता है, जो IEC60502 मानक के बराबर है।कारखाना ग्राहकों द्वारा आवश्यक अन्य मानकों के अनुसार विशेष बिजली के तारों का भी डिजाइन और निर्माण कर सकता है।.
XLPE अछूता बख्तरबंद बिजली केबल की संरचना
कंडक्टर: मौखिक तांबा और एल्यूमीनियम एक बहु-स्ट्रैंड कंडक्टर बना सकते हैं।
इन्सुलेशन: कंडक्टर को पीई/पीवीई/एक्सएलपीई/रबर मिश्रण की एक परत के साथ इन्सुलेट किया जाता है।
भरना: इकट्ठे केबल को कोर तारों के बीच के अंतर को भरने और केबल को गोल बनाने के लिए पीवीसी कम्पोजिट सामग्री की एक परत से भरा जाता है।
कवच: उचित आकार के एक परत के जस्ती स्टील के तार से बना होता है।
आवरणः बख्तरबंद पीवीसी कम्पोजिट सामग्री की बाहरी परत की रक्षा करता है।
एक्सएलपीई अछूता बख्तरबंद बिजली केबल का नामित वोल्टेज
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
एक्सएलपीई अछूता बख्तरबंद पावर केबल का कार्य तापमान
निरंतर सामान्य संचालन 90 बार, 130 बार आपातकालीन अधिभार की स्थिति में, 250 बार शॉर्ट सर्किट की स्थिति में
xlpe अछूता बख्तरबंद पावर केबल का नाममात्र क्रॉस सेक्शन क्षेत्रफल
1.5 वर्ग मिलीमीटर, 2.5 वर्ग मिलीमीटर, 4 वर्ग मिलीमीटर, 6 वर्ग मिलीमीटर, 10 वर्ग मिलीमीटर, 16 वर्ग मिलीमीटर, 25 वर्ग मिलीमीटर, 35 वर्ग मिलीमीटर,50 वर्ग मिलीमीटर, 70 वर्ग मिलीमीटर,
95 वर्ग मिलीमीटर, 120 वर्ग मिलीमीटर, 150 वर्ग मिलीमीटर, 185 वर्ग मिलीमीटर, 240 वर्ग मिलीमीटर, 300 वर्ग मिलीमीटर 400 वर्ग मिलीमीटर, 500 वर्ग मिलीमीटर,630 वर्ग मिलीमीटर, 800 वर्ग मिलीमीटर
पावर केबल उत्पादन रेंज
एकल कोर केबलः 1.5 मिमी2 से 800 मिमी2 तक,
बहु-कोर केबलः 1.5 वर्ग मिलीमीटर से 400 वर्ग मिलीमीटर तक
