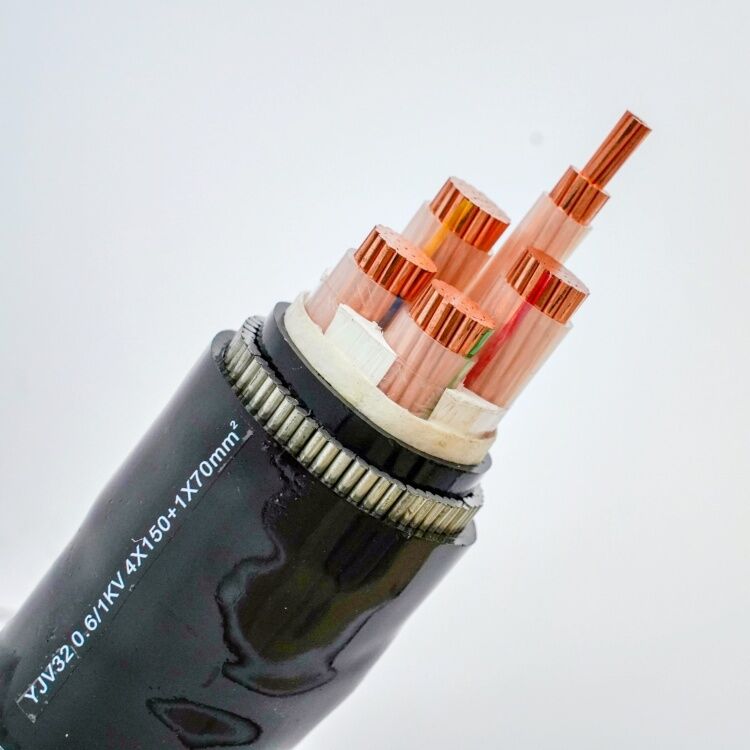

भूमिगत आवेदन के लिए 0.6 / 1KV चार कोर CU / XLPE / PVC 0.6 / 1kV IEC60502-1
आवेदन:
पावर केबल: पावर स्टेशनों, औद्योगिक और स्विचगियर, और शहरी बिजली आपूर्ति नेटवर्क में घर के अंदर, केबल नलिकाएं, आउटडोर और ब्यूरो केबल का उपयोग किया जाता है।
उम्मीदवार होना:
1) कंडक्टर: टाइप 2 कॉपर या एल्यूमीनियम फंसे तार
2) इन्सुलेशन: XLPE
3) कवच: स्टील के तार या स्टील बेल्ट
4) म्यान: पीवीसी या पीई
मानक:
आईईसी 60228 अछूता केबलों के कंडक्टर
IEC 60502-1 इन्सुलेशन वर्ग 1 kV (उम = 1.2kV) से 30kV (उम = 36kV) तक एक्सट्रूस्ड इन्सुलेशन पावर केबल और सहायक उपकरण-भाग 1: रेटेड वोल्टेज 1 kV (उम = 1.2kV) केबल kV (उम = 3.6) के। वी)।
भौतिक और विद्युत लक्षण
| नं। X | इन्सुलेशन | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | ३। | ४ 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | ४ 47 | ६० |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 है | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 है | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 है | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
