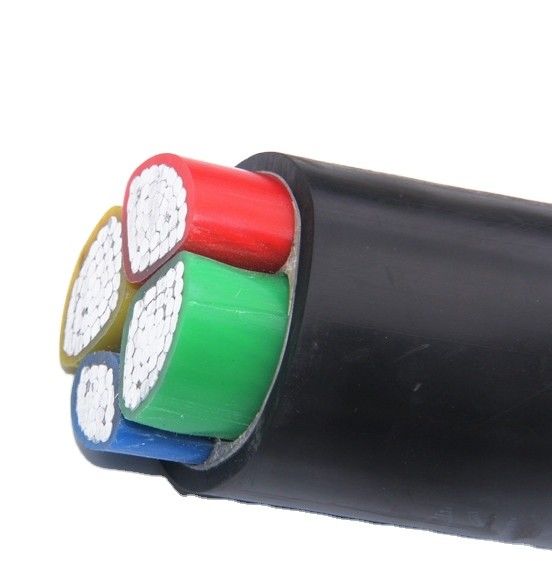

पीवीसी एक्सएलपीई इन्सुलेट पावर केबल
1. XLPE बख़्तरबंद पावर केबल राष्ट्रीय मानकों का अनुपालन करता है और CCC-China अनिवार्य प्रमाणन पारित किया है, जिसमें राष्ट्रीय सुरक्षा प्रमाणपत्रों का पुन: विनियमन शामिल है
2. आवेदन का दायरा: यह उत्पाद एसी रेटेड वोल्टेज 0.6 / 1KV . के लिए उपयुक्त है
3 काम के घंटों के दौरान कंडक्टर का तापमान 90 डिग्री सेल्सियस से अधिक नहीं होता है
4. एक्सएलपीई केबल्स मुख्य रूप से वर्तमान ट्रांसमिशन के लिए उपयोग किए जाते हैं, इमारतों, सुरंगों या सीधे भूमिगत में रखे जाते हैं, और बाहरी दबाव का सामना कर सकते हैं
5. हम आपकी आवश्यकताओं के अनुसार तारों और केबलों को भी अनुकूलित कर सकते हैं।आप कंडक्टर और क्रॉस जोड़ों की संख्या, साथ ही म्यान और इन्सुलेशन निर्धारित कर सकते हैं
6. निर्दिष्टीकरण YJV
पीवीसी अछूता बिजली केबल और आग प्रतिरोधी केबल एसी 50 हर्ट्ज के साथ ट्रांसमिशन और वितरण लाइनों में निश्चित बिछाने के लिए उपयुक्त हैं और 6 केवी से नीचे रेटेड वोल्टेज है।
भौतिक और विद्युत लक्षण
नंबर कोर x | इन्सुलेशन | म्यान | बाहरी | वजन | हवा में वर्तमान रेटिंग 30℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
क्रॉस-सेकंड। | मोटाई | मोटाई | लगभग। | लगभग। | |||
नाममात्र | |||||||
चरण | तटस्थ | मूल्य | |||||
मिमी² | मिमी | मिमी | मिमी | मिमी | किलो / किमी | ए | ए |
3×4+1×2.5 | 0.7 | 0.7 | १.८ | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | १.८ | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | १.८ | १६.१ | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | १.८ | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | १.८ | २२.२ | ११४० | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | १.८ | २४.६ | १४७५ | 139 |
१६४ |
उत्पाद का मार्गदर्शन:
1. कंडक्टर: तांबा या एल्यूमीनियम।
2. बख़्तरबंद और गैर-बख़्तरबंद दोनों पावर कॉर्ड उपलब्ध हैं।
3. रेटेड वोल्टेज: 0.6 / 1kV 3.6 / 6kV।
4. पीवीसी या पीई म्यान।
5. केबल कोर नंबर: एक कोर (सिंगल कोर), दो कोर (डबल कोर), तीन कोर,
चार कोर (चार बराबर एरिया कोर या तीन बराबर एरिया कोर और एक छोटा क्रॉस-सेक्शन न्यूट्रल कोर),
पांच कोर (समान क्षेत्र के पांच कोर या समान क्रॉस-सेक्शन के तीन कोर और छोटे क्रॉस-सेक्शनल एरिया के दो न्यूट्रल कोर)।
6. मानक: चीनी राष्ट्रीय मानक जीबी १२७०६ और जीबी १२६६६.६ या अन्य विशेष सुविधाएँ, कृपया ग्राहकों से प्राप्त करें।
उपयोग की शर्तें
1. कंडक्टर का दीर्घकालिक स्वीकार्य कार्य तापमान 70oC से अधिक नहीं होना चाहिए।
2. कंडक्टर का अधिकतम शॉर्ट-सर्किट तापमान (5 सेकंड से अधिक नहीं) 160 oC से अधिक नहीं होना चाहिए।
3. बिजली के तारों को रखना स्तर की गिरावट से प्रतिबंधित नहीं है, और परिवेश का तापमान 0 oC से कम नहीं होना चाहिए।
यदि ऐसा है, तो केबल को पहले से गरम किया जाना चाहिए।
4. सही रासायनिक स्थिरता, एसिड, क्षार, तेल, कार्बनिक विलायक और लौ का प्रतिरोध।
5. हल्के वजन, अच्छा झुकने का प्रदर्शन, आसान स्थापना और रखरखाव।
