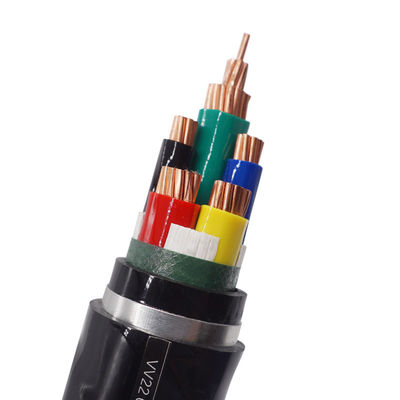

कॉपर एल्यूमिनियम कंडक्टर एक्सएलपीई पावर केबल
उत्पाद सुविधा और उद्देश्य:
कोर × अनुभाग की संख्या (मिमी²) |
सामान्य इन्सुलेशन मोटाई (मिमी) |
की सामान्य मोटाई ओवरशीथ |
लगभग कुल मिलाकर केबल का व्यास (मिमी) |
लगभग वजन केबल की (किलो/किमी) |
||||||
घन | अली | |||||||||
निहत्था | बख़्तरबंद | निहत्था | बख़्तरबंद | वाईजेवी | वाईजेवी22 | वाईजेएलवी | वाईजेएलवी22 | |||
4×4 | 0.7 | १.८ | १.८ | 12.5 | 18.1 | २८२ | 430 | / | / | |
4×6 | 0.7 | १.८ | १.८ | 14.7 | 17 | 383 | 545 | / | / | |
4×10 | 0.7 | १.८ | १.८ | 16.9 | 19.1 | 565 | 752 | 390 | 517 | |
4×16 | 0.7 | १.८ | १.८ | 19.3 | २१.६ | 783 | १०२० | 416 | 663 | |
4×25 | 0.9 | १.८ | १.८ | 23.5 | 25.7 | १२४१ | १५०२ | ५९३ | 902 | |
4×35 | 0.9 | १.८ | १.८ | २६.७ | २८.७ | १६३१ | 1957 | 776 | १०९६ | |
4×50 | 1.0 | १.८ | 1.9 | २८.० | 32.6 | 2080 | २८१२ | 961 | १७७० | |
4×70 | १.१ | 2.0 | २.१ | 33.2 | 37.5 | २९५२ | 3796 | १३०२ | २२२२ | |
4×95 | १.१ | २.१ | २.३ | 38.0 | 42.6 | 3970 | 4962 | १६९३ | २७५७ | |
4×120 | 1.2 | २.३ | २.४ | 40.9 | 46.4 | 4894 | 5913 | 2077 | 3363 | |
4×150 | १.४ | २.४ | 2.6 | 46.0 | 51.3 | 5980 | ७१७० | २८५२ | 3878 | |
4×185 | 1.6 | 2.6 | २.७ | 52.5 | 57.8 | 7442 | 8802 | 3173 | 4618 | |
4×240 | १.७ | 2.8 | 3.0 | 59.4 | ६४.६ | ९७६४ | ११२८९ | 4032 | 5782 | |
4×300 | १.८ | 3.0 | 3.1 | 66.2 | 71.6 | १२१२२ | १३८५६ | 4924 | ६७३५ | |
4×400 | 2.0 | 3.3 | ३.४ | 73.8 | 80.3 | १५६२४ | १८४०७ | 6272 | ९३१३ | |
4×500 | २.२ | 3.5 | 3.7 | 89.3 | ९६ | 19877 | २३२६४ | 7667 | 11062 | |
4×630 | २.४ | 3.8 | 4.0 | 99.6 | १०६.३ | २५१२४ | २८८९५ | 9514 | १३२९३ |
