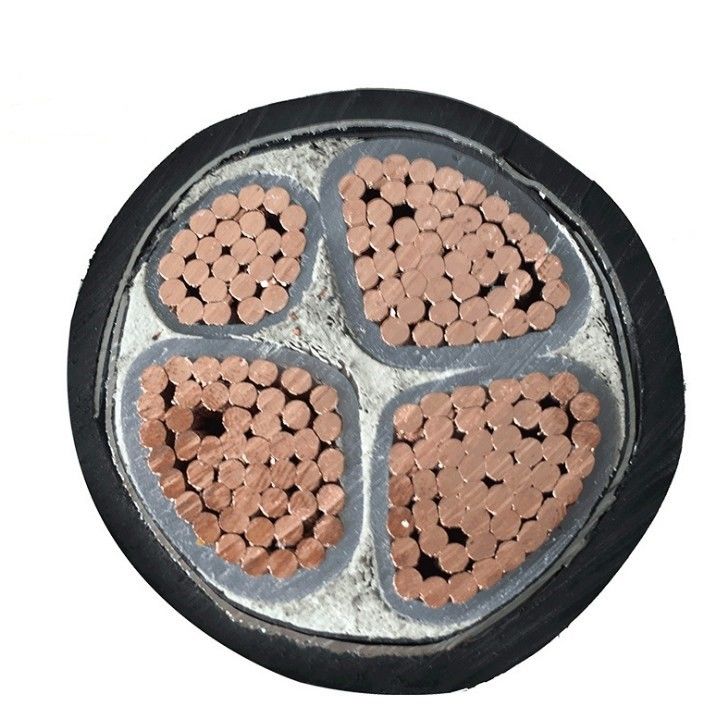

कॉपर कोर 120mm2 150mm2 Xlpe इंसुलेटेड इलेक्ट्रिकल पावर केबल
बिजली के तारों का उपयोग बिजली पारेषण और वितरण लाइनों में किया जाता है।उनके पास न केवल उत्कृष्ट विद्युत और यांत्रिक गुण हैं, बल्कि रासायनिक जंग, थर्मल उम्र बढ़ने और पर्यावरणीय तनाव के लिए भी मजबूत प्रतिरोध है।
सभी प्रकार के लो वोल्टेज XLPE इंसुलेटेड पीवीसी शीटेड पावर केबल।
१) ।0.6/1kV, सिंगल कोर, Cu या Al/XLPE/पीवीसी पावर केबल;
0.6/1kV, सिंगल कोर, Cu या Al/XLPE/PVC/AWA/PVC पावर केबल;
(2).0.6 / 1kV, दो कोर, Cu या Al/XLPE/PVC पावर केबल;
0.6 / 1kV, दो कोर, Cu या Al/XLPE/PVC/STA/PVC पावर केबल;
0.6 / 1kV, दो कोर, Cu या Al/XLPE/PVC/SWA/PVC पावर केबल;
(3).0.6 / 1kV, तीन कोर, Cu या Al/XLPE/PVC पावर केबल;
0.6 / 1kV, तीन कोर, Cu या Al/XLPE/PVC/STA/PVC पावर केबल;
0.6 / 1kV, तीन कोर, Cu या Al/XLPE/PVC/SWA/PVC पावर केबल;
(4).0.6 / 1kV, 3+1 कोर, Cu या Al/XLPE/PVC पावर केबल;
0.6 / 1kV, 3 +1Cores, Cu या Al/XLPE/PVC/STA/PVC पावर केबल;
0.6 / 1kV, 3+1 कोर, Cu या Al/XLPE/PVC/SWA/PVC पावर केबल;
(5).0.6 / 1kV, फोर कोर, Cu या Al/XLPE/PVC पावर केबल;
0.6 / 1kV, फोर कोर, Cu या Al/XLPE/PVC/STA/PVC पावर केबल;
0.6 / 1kV, चार कोर, Cu या Al/XLPE/PVC/SWA/PVC पावर केबल;
(६)।0.6 / 1kV, 4+1 कोर, Cu या Al/XLPE/PVC पावर केबल;
0.6 / 1kV, 4+1 कोर, Cu या Al/XLPE/PVC/STA/PVC पावर केबल;
0.6/1kV, 4+1 करोड़, Cu या Al/XLPE/PVC/SWA/PVC पावर केबल;
(७).0.6 / 1kV, पांच कोर, Cu या Al/XLPE/PVC पावर केबल;
0.6 / 1kV, पांच कोर, Cu या Al/XLPE/PVC/STA/PVC पावर केबल;
0.6 / 1kV, पांच कोर, Cu या Al/XLPE/PVC/SWA/PVC पावर केबल;
(8)।0.6 / 1kV, 3+2 कोर, Cu या Al/XLPE/PVC पावर केबल;
0.6 / 1kV, 3C+2 कोर, Cu या Al/XLPE/PVC/STA/PVC पावर केबल;
0.6 / 1kV, 3C+2 कोर, Cu या Al/XLPE/PVC/SWA/PVC पावर केबल;
विशेषताएं:
कंडक्टर: रेंगना प्रतिरोध, उच्च लचीलापन, मजबूत विस्तारशीलता, कम पलटाव दर, कनेक्शन स्थिरता।
इन्सुलेशन: उच्च तापमान प्रतिरोध, विरोधी दहन, विरोधी उम्र बढ़ने, मजबूत और टिकाऊ, कम कार्बन वातावरण।
कवच परत: कम लागत और बेहतर प्रदर्शन, इंटरलॉकिंग का एक विशेष रूप, दृढ़ और कठिन।
बाहरी म्यान: पीवीसी में सीसा या कैडमियम नहीं होता है।इसे नम स्थानों में स्थापित किया जा सकता है, या सीधे दफन किया जा सकता है या इमारतों में रखा जा सकता है।
संपत्ति:
1. लंबे समय तक काम करने के लिए कंडक्टर का उच्चतम अनुमत ऑपरेटिंग तापमान 90 डिग्री है।
2. शॉर्ट सर्किट में (अधिकतम लंबी अवधि 5 सेकंड से अधिक नहीं है), कंडक्टर के लिए उच्चतम तापमान 250 डिग्री से अधिक नहीं है।
3. केबल क्षैतिज ड्रॉप सीमा के बिना रखी गई है।लेटते समय पर्यावरण का तापमान 0 से कम नहीं होना चाहिए।नहीं तो इसे पहले से गरम कर लेना चाहिए।
4. उत्कृष्ट विद्युत प्रदर्शन, रासायनिक जंग के प्रतिरोध।
5. वे रखे जाने पर उचित कर्षण खड़े हो सकते हैं। वे बाहर से कर्षण खड़े हो सकते हैं। जलने के बाद कम धुआं हलोजन मुक्त छोड़ दें। केबल के जलने को रोकें।
वोल्टेज रेटिंग एक्स एल पी ई बिजली का केबल | सं. x कंडक्टर का नाममात्र क्रॉस सेक्शन नंबर x mm2 | |||||||
1 कोर | 2 कोर | 3 कोर | 3+1 कोर | 4कोर | 3+2 कोर | 4+1 कोर | 5 कोर | |
0.6/1 केवी | 1x4 मिमी2 | 2x4 मिमी2 | 3x4 मिमी2 | 3x4 मिमी2 + 1x2.5 मिमी2 | 4x4 मिमी2 | 3x4 मिमी2 + 2x2.5 मिमी2 | 4x4 मिमी2 + 1x2.5 मिमी2 | 5x2.5 मिमी2 |
1x6 मिमी2 | 2x6 मिमी2 | 3x6 मिमी2 | 3x6 मिमी2 + 1x4 मिमी2 | 4x6 मिमी2 | 3x6 मिमी2 + 2x4 मिमी2 | 4x6 मिमी2 + 1x4 मिमी2 | 5x4 मिमी2 | |
1x10 मिमी2 | 2x10 मिमी2 | 3x10 मिमी2 | 3x10 मिमी2 + 1x6 मिमी2 | 4x10 मिमी2 | 3x10 मिमी2 + 2x6 मिमी2 | 4x10 मिमी2 + 1x6 मिमी2 | 5x6 मिमी2 | |
1x16 मिमी2 | 2x16 मिमी2 | 3x16mm2 | 3x16 मिमी2 + 1x10 मिमी2 | 4x16 मिमी2 | 3x16 मिमी2 + 2x10 मिमी2 | 4x16 मिमी2 + 1x10 मिमी2 | 5x10 मिमी2 | |
1x 25 मिमी2 | 2x 25 मिमी2 | 3x 25 मिमी2 | 3x25 मिमी2 + 1x16 मिमी2 | 4x25 मिमी2 | 3x25 मिमी2 + 2x16 मिमी2 | 4x25 मिमी2 + 1x16 मिमी2 | 5x16 मिमी2 | |
1x35 मिमी2 | 2x35 मिमी2 | 3x 35 मिमी2 | 3x35 मिमी2 + 1x16 मिमी2 | 4x35 मिमी2 | 3x35 मिमी2 + 2x16 मिमी2 | 4x35 मिमी2 + 1x16 मिमी2 | 5x25 मिमी2 | |
1x50 मिमी2 | 2x50 मिमी2 | 3x 50 मिमी2 | 3x50 मिमी2 + 1x25 मिमी2 | 4x50 मिमी2 | 3x50 मिमी2 + 2x25 मिमी2 | 4x50 मिमी2 + 1x25 मिमी2 | 5x35 मिमी2 | |
1x70 मिमी2 | 2x70 मिमी2 | 3x 70 मिमी2 | 3x70 मिमी2 + 1x35 मिमी2 | 4x70 मिमी2 | 3x70 मिमी2 + 2x35 मिमी2 | 4x70 मिमी2 + 1x35 मिमी2 | 5x50 मिमी2 | |
1x95 मिमी2 | 2x95 मिमी2 | 3x 95 मिमी2 | 3x95 मिमी2 + 1x50 मिमी2 | 4x95 मिमी2 | 3x95 मिमी2 + 2x50 मिमी2 | 4x95 मिमी2 + 1x50 मिमी2 | 5x70 मिमी2 | |
1x120 मिमी2 | 2x120 मिमी2 | 3x 120 मिमी2 | 3x120mm2 + 1x70mm2 | 4x120 मिमी2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 मिमी2 | |
1x150 मिमी2 | 2x150 मिमी2 | 3x 150 मिमी2 | 3x150mm2 + 1x70mm2 | 4x150 मिमी2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 मिमी2 | 2x185 मिमी2 | 3x 185 मिमी2 | 3x185mm2 + 1x95mm2 | 4x185 मिमी2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 मिमी2 | 3x 240 मिमी2 | 3x240mm2 + 1x120mm2 | 4x240 मिमी2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 मिमी2 | 3x 300 मिमी2 | 3x300mm2 + 1x150mm2 | 4x300 मिमी2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 मिमी2 | ||||||||
1x500 मिमी2 |
