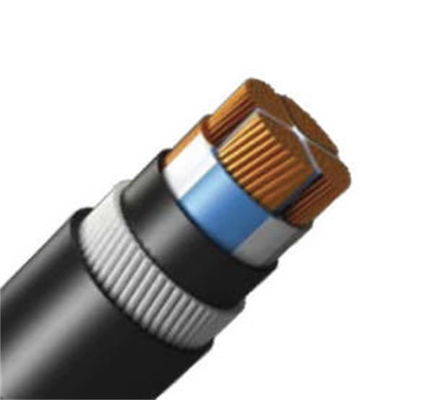

0.6 / 1kv कॉपर फीडर Xlpe अछूता केबल
1. कार्यान्वयन मानक
उत्पाद जीबी 12706.1 के अनुसार निर्मित है, और आईईसी, बीएस और डीआईएन मानकों के अनुसार ग्राहकों की आवश्यकताओं के अनुसार भी निर्मित किया जा सकता है।
2. विशेषताएं
एल उच्च विद्युत प्रदर्शन।
एल उच्च यांत्रिक गुण और उत्कृष्ट पहनने के प्रतिरोध।
एल अच्छा थर्मल उम्र बढ़ने प्रतिरोध और पर्यावरणीय तनाव क्रैकिंग प्रतिरोध
एल अच्छा तेल और विलायक प्रतिरोध
एल उच्च ग्रेड गर्मी प्रतिरोध
3. प्रमुख तकनीकी पैरामीटर
एल समाप्त केबल इन्सुलेशन प्रतिरोध परीक्षण
एल समाप्त केबल के वोल्टेज परीक्षण का सामना करें: ब्रेकडाउन के बिना काम करने की आवृत्ति 3500v 5min।
विशेषताएं:
कंडक्टर: रेंगना प्रतिरोध, उच्च लचीलापन, मजबूत विस्तारशीलता, कम पलटाव दर, कनेक्शन स्थिरता।
इन्सुलेशन: उच्च तापमान प्रतिरोध, विरोधी दहन, विरोधी उम्र बढ़ने, मजबूत और टिकाऊ, कम कार्बन वातावरण।
कवच परत: कम लागत और बेहतर प्रदर्शन, इंटरलॉकिंग का एक विशेष रूप, दृढ़ और कठिन।
बाहरी म्यान: पीवीसी में सीसा या कैडमियम नहीं होता है।इसे नम स्थानों में स्थापित किया जा सकता है, या सीधे दफन किया जा सकता है या इमारतों में रखा जा सकता है।
संपत्ति:
1. लंबे समय तक काम करने के लिए कंडक्टर का उच्चतम अनुमत ऑपरेटिंग तापमान 90 डिग्री है।
2. शॉर्ट सर्किट में (अधिकतम लंबी अवधि 5 सेकंड से अधिक नहीं है), कंडक्टर के लिए उच्चतम तापमान 250 डिग्री से अधिक नहीं है।
3. केबल क्षैतिज ड्रॉप सीमा के बिना रखी गई है।लेटते समय पर्यावरण का तापमान 0 से कम नहीं होना चाहिए।नहीं तो इसे पहले से गरम कर लेना चाहिए।
4. उत्कृष्ट विद्युत प्रदर्शन, रासायनिक जंग के प्रतिरोध।
5. वे रखे जाने पर उचित कर्षण खड़े हो सकते हैं। वे बाहर से कर्षण खड़े हो सकते हैं। जलने के बाद कम धुआं हलोजन मुक्त छोड़ दें। केबल के जलने को रोकें।
वोल्टेज रेटिंग एक्स एल पी ई बिजली का केबल | सं. x कंडक्टर का नाममात्र क्रॉस सेक्शन नंबर x mm2 | |||||||
1 कोर | 2 कोर | 3 कोर | 3+1 कोर | 4कोर | 3+2 कोर | 4+1 कोर | 5 कोर | |
0.6/1 केवी | 1x4 मिमी2 | 2x4 मिमी2 | 3x4 मिमी2 | 3x4 मिमी2 + 1x2.5 मिमी2 | 4x4 मिमी2 | 3x4 मिमी2 + 2x2.5 मिमी2 | 4x4 मिमी2 + 1x2.5 मिमी2 | 5x2.5 मिमी2 |
1x6 मिमी2 | 2x6 मिमी2 | 3x6 मिमी2 | 3x6 मिमी2 + 1x4 मिमी2 | 4x6 मिमी2 | 3x6 मिमी2 + 2x4 मिमी2 | 4x6 मिमी2 + 1x4 मिमी2 | 5x4 मिमी2 | |
1x10 मिमी2 | 2x10 मिमी2 | 3x10 मिमी2 | 3x10 मिमी2 + 1x6 मिमी2 | 4x10 मिमी2 | 3x10 मिमी2 + 2x6 मिमी2 | 4x10 मिमी2 + 1x6 मिमी2 | 5x6 मिमी2 | |
1x16 मिमी2 | 2x16 मिमी2 | 3x16mm2 | 3x16 मिमी2 + 1x10 मिमी2 | 4x16 मिमी2 | 3x16 मिमी2 + 2x10 मिमी2 | 4x16 मिमी2 + 1x10 मिमी2 | 5x10 मिमी2 | |
1x 25 मिमी2 | 2x 25 मिमी2 | 3x 25 मिमी2 | 3x25 मिमी2 + 1x16 मिमी2 | 4x25 मिमी2 | 3x25 मिमी2 + 2x16 मिमी2 | 4x25 मिमी2 + 1x16 मिमी2 | 5x16 मिमी2 | |
1x35 मिमी2 | 2x35 मिमी2 | 3x 35 मिमी2 | 3x35 मिमी2 + 1x16 मिमी2 | 4x35 मिमी2 | 3x35 मिमी2 + 2x16 मिमी2 | 4x35 मिमी2 + 1x16 मिमी2 | 5x25 मिमी2 | |
1x50 मिमी2 | 2x50 मिमी2 | 3x 50 मिमी2 | 3x50 मिमी2 + 1x25 मिमी2 | 4x50 मिमी2 | 3x50 मिमी2 + 2x25 मिमी2 | 4x50 मिमी2 + 1x25 मिमी2 | 5x35 मिमी2 | |
1x70 मिमी2 | 2x70 मिमी2 | 3x 70 मिमी2 | 3x70 मिमी2 + 1x35 मिमी2 | 4x70 मिमी2 | 3x70 मिमी2 + 2x35 मिमी2 | 4x70 मिमी2 + 1x35 मिमी2 | 5x50 मिमी2 | |
1x95 मिमी2 | 2x95 मिमी2 | 3x 95 मिमी2 | 3x95 मिमी2 + 1x50 मिमी2 | 4x95 मिमी2 | 3x95 मिमी2 + 2x50 मिमी2 | 4x95 मिमी2 + 1x50 मिमी2 | 5x70 मिमी2 | |
1x120 मिमी2 | 2x120 मिमी2 | 3x 120 मिमी2 | 3x120mm2 + 1x70mm2 | 4x120 मिमी2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 मिमी2 | |
1x150 मिमी2 | 2x150 मिमी2 | 3x 150 मिमी2 | 3x150mm2 + 1x70mm2 | 4x150 मिमी2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 मिमी2 | 2x185 मिमी2 | 3x 185 मिमी2 | 3x185mm2 + 1x95mm2 | 4x185 मिमी2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 मिमी2 | 3x 240 मिमी2 | 3x240mm2 + 1x120mm2 | 4x240 मिमी2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 मिमी2 | 3x 300 मिमी2 | 3x300mm2 + 1x150mm2 | 4x300 मिमी2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 मिमी2 | ||||||||
1x500 मिमी2 |
