| MOQ: | बातचीत योग्य |
| कीमत: | negotiable |
| standard packaging: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| Delivery period: | 8-15 दिन |
| payment method: | एल / सी, टी / टी |
| Supply Capacity: | प्रति माह 100 कि.मी. |

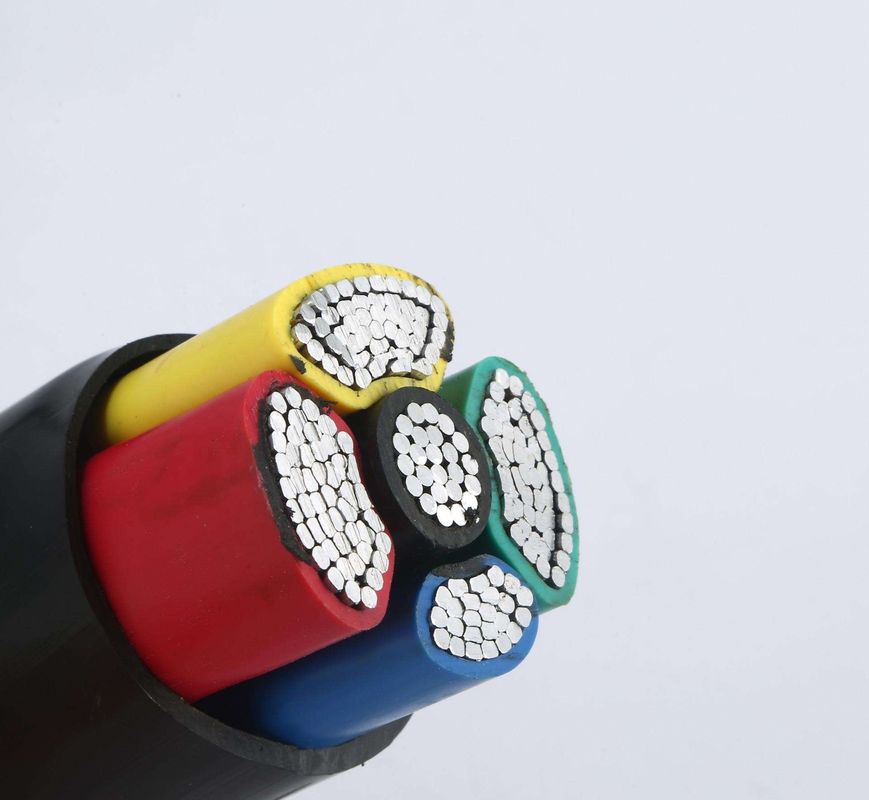

5 कोर 25 वर्ग मिलीमीटर पे एक्सएलपीई इन्सुलेट पावर केबल
पावर केबल, कॉपर कोर, एक्सएलपीई इंसुलेशन, पॉलीइथाइलीन शीथ
संख्या: वाईजेएलवी
रेटेड वोल्टेज 0.6 / 1 केवी
मानक: जीबी / टी 12706.1-2008, आईईसी 60502-2004
यह उत्पाद एसी रेटेड वोल्टेज 0.6 / 1kv और कार्य आवृत्ति 50Hz लाइन के तहत संचरण और वितरण के लिए उपयुक्त है
अन्य बिजली के तार:
एक्सएलपीई या पीवीसी इन्सुलेशन, पीवीसी या पीई बाहरी म्यान, एसटीए बख़्तरबंद या गैर-बख़्तरबंद पावर केबल / केबल के साथ कॉपर कोर पावर केबल
प्रकार: वीवी, वाईजेवी, वीवी 22, वाईजेवी 22, वीवी 23, वाईजेवी 23, एनएच-वीवी 2 2
कोर की संख्या: सिंगल कोर, 2 कोर, 3 कोर, 4 कोर, 5 कोर
उत्पादन रेंज: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 वर्ग मिलीमीटर
संबंधित वोल्टेज: 300/300v, 300/500v, 450/750v, 0.6/1kV
आवेदन:
यह उत्पाद एसी रेटेड वोल्टेज 0.6 / 1kv और कार्य आवृत्ति 50Hz के तहत संचरण और वितरण के लिए उपयुक्त है।
लो-वोल्टेज पावर केबल्स का उपयोग 1kV पावर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम में पावर ट्रांसमिशन और वितरण के लिए किया जाता है।यह व्यापक रूप से विद्युत शक्ति, खनन, निर्माण, धातु विज्ञान, पेट्रोकेमिकल और संचार क्षेत्रों में उपयोग किया जाता है, और पूरी तरह से तेल में डूबे हुए कागज-अछूता बिजली केबलों को बदल देता है।
XLPE इंसुलेटेड पावर केबल XLPE इंसुलेटेड पावर केबल में पेपर इंसुलेटेड केबल और पीवीसी इंसुलेटेड केबल की तुलना में अधिक फायदे होते हैं।क्रॉस-लिंक्ड पॉलीइथाइलीन केबल में उच्च विद्युत शक्ति, यांत्रिक शक्ति, उच्च उम्र बढ़ने का प्रतिरोध, पर्यावरणीय तनाव प्रतिरोध, रासायनिक संक्षारण प्रतिरोध, सरल संरचना, सुविधाजनक उपयोग और दीर्घकालिक उच्च तापमान संचालन होता है।इसे बिना ड्रॉप लिमिट के रखा जा सकता है।
| वोल्टेज रेटिंग एक्स एल पी ई बिजली का केबल | सं. x कंडक्टर का नाममात्र क्रॉस सेक्शन नंबर x mm2 | |||||||
| 1 कोर | 2 कोर | 3 कोर | 3+1 कोर | 4कोर | 3+2 कोर | 4+1 कोर | 5 कोर | |
| 0.6/1 केवी | 1x4 मिमी2 | 2x4 मिमी2 | 3x4 मिमी2 | 3x4 मिमी2 + 1x2.5 मिमी2 | 4x4 मिमी2 | 3x4 मिमी2 + 2x2.5 मिमी2 | 4x4 मिमी2 + 1x2.5 मिमी2 | 5x2.5 मिमी2 |
| 1x6 मिमी2 | 2x6 मिमी2 | 3x6 मिमी2 | 3x6 मिमी2 + 1x4 मिमी2 | 4x6 मिमी2 | 3x6 मिमी2 + 2x4 मिमी2 | 4x6 मिमी2 + 1x4 मिमी2 | 5x4 मिमी2 | |
| 1x10 मिमी2 | 2x10 मिमी2 | 3x10 मिमी2 | 3x10 मिमी2 + 1x6 मिमी2 | 4x10 मिमी2 | 3x10 मिमी2 + 2x6 मिमी2 | 4x10 मिमी2 + 1x6 मिमी2 | 5x6 मिमी2 | |
| 1x16 मिमी2 | 2x16 मिमी2 | 3x16mm2 | 3x16 मिमी2 + 1x10 मिमी2 | 4x16 मिमी2 | 3x16 मिमी2 + 2x10 मिमी2 | 4x16 मिमी2 + 1x10 मिमी2 | 5x10 मिमी2 | |
| 1x 25 मिमी2 | 2x 25 मिमी2 | 3x 25 मिमी2 | 3x25 मिमी2 + 1x16 मिमी2 | 4x25 मिमी2 | 3x25 मिमी2 + 2x16 मिमी2 | 4x25 मिमी2 + 1x16 मिमी2 | 5x16 मिमी2 | |
| 1x35 मिमी2 | 2x35 मिमी2 | 3x 35 मिमी2 | 3x35 मिमी2 + 1x16 मिमी2 | 4x35 मिमी2 | 3x35 मिमी2 + 2x16 मिमी2 | 4x35 मिमी2 + 1x16 मिमी2 | 5x25 मिमी2 | |
| 1x50 मिमी2 | 2x50 मिमी2 | 3x 50 मिमी2 | 3x50 मिमी2 + 1x25 मिमी2 | 4x50 मिमी2 | 3x50 मिमी2 + 2x25 मिमी2 | 4x50 मिमी2 + 1x25 मिमी2 | 5x35 मिमी2 | |
| 1x70 मिमी2 | 2x70 मिमी2 | 3x 70 मिमी2 | 3x70 मिमी2 + 1x35 मिमी2 | 4x70 मिमी2 | 3x70 मिमी2 + 2x35 मिमी2 | 4x70 मिमी2 + 1x35 मिमी2 | 5x50 मिमी2 | |
| 1x95 मिमी2 | 2x95 मिमी2 | 3x 95 मिमी2 | 3x95 मिमी2 + 1x50 मिमी2 | 4x95 मिमी2 | 3x95 मिमी2 + 2x50 मिमी2 | 4x95 मिमी2 + 1x50 मिमी2 | 5x70 मिमी2 | |
| 1x120 मिमी2 | 2x120 मिमी2 | 3x 120 मिमी2 | 3x120mm2 + 1x70mm2 | 4x120 मिमी2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 मिमी2 | |
| 1x150 मिमी2 | 2x150 मिमी2 | 3x 150 मिमी2 | 3x150mm2 + 1x70mm2 | 4x150 मिमी2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 मिमी2 | 2x185 मिमी2 | 3x 185 मिमी2 | 3x185mm2 + 1x95mm2 | 4x185 मिमी2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 मिमी2 | 3x 240 मिमी2 | 3x240mm2 + 1x120mm2 | 4x240 मिमी2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 मिमी2 | 3x 300 मिमी2 | 3x300mm2 + 1x150mm2 | 4x300 मिमी2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 मिमी2 | ||||||||
| 1x500 मिमी2 | ||||||||
एक्सएलपीई केबल के लाभ:
XLPE केबल में लंबे समय तक काम करने का तापमान और बड़ा रेटेड करंट होता है, और उसी वातावरण में, XLPE केबल का आकार (सामान्य क्रॉस सेक्शन) पीवीसी केबल से 1 या 2 छोटा हो सकता है।ये न केवल उत्पाद की गुणवत्ता और प्रदर्शन में सुधार करते हैं, बल्कि केबल की उत्पादन लागत को भी कम करते हैं।बख़्तरबंद केबल के लिए स्टील टेप बख़्तरबंद केबल केबल के यांत्रिक गुणों को बढ़ा सकते हैं, और केबल बाहरी यांत्रिक दबाव का सामना कर सकते हैं।
स्टील बेल्ट कवच/स्टील फ़ॉइल आर्मर, स्टील वायर आर्मर/स्टील वायर आर्मर/एसडब्ल्यूए।स्टील टेप आर्मर्ड केबल मॉडल: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
फ़ंक्शन का उपयोग करें:
1. केबल कंडक्टर का दीर्घकालिक स्वीकार्य कार्य तापमान 70 ℃ से अधिक नहीं है
2. जब शॉर्ट सर्किट होता है (सबसे लंबी अवधि 5 सेकंड से अधिक नहीं होती है), तो केबल कंडक्टर का अधिकतम तापमान 160 डिग्री सेल्सियस से अधिक नहीं होता है।
3. जब केबल बिछाई जाती है, तो परिवेश का तापमान 0 ℃ से कम नहीं होना चाहिए।जब तापमान 0 डिग्री सेल्सियस से कम हो जाए तो इसे पहले से गरम कर लें।
4. मल्टी-कोर गैर-बख़्तरबंद केबल का न्यूनतम झुकने वाला त्रिज्या केबल के बाहरी व्यास के 12 गुना से कम नहीं होना चाहिए, और मल्टी-कोर बख़्तरबंद केबल का न्यूनतम मोड़ त्रिज्या केबल के बाहरी व्यास के 15 गुना से कम नहीं होना चाहिए। .सिंगल-कोर आर्मर्ड केबल का न्यूनतम झुकने वाला त्रिज्या केबल के बाहरी व्यास के 15 गुना से कम नहीं होना चाहिए, और सिंगल-कोर निहत्थे केबल का न्यूनतम झुकने वाला त्रिज्या केबल के बाहरी व्यास के 20 गुना से कम नहीं होना चाहिए। .
5. 0.6 / 1KV . के रेटेड वोल्टेज के साथ क्रॉस-लिंक्ड पॉलीइथाइलीन इंसुलेटेड पावर केबल के संरचनात्मक पैरामीटर
|
|
