| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | IEC/CCC/KEMA/VDE |

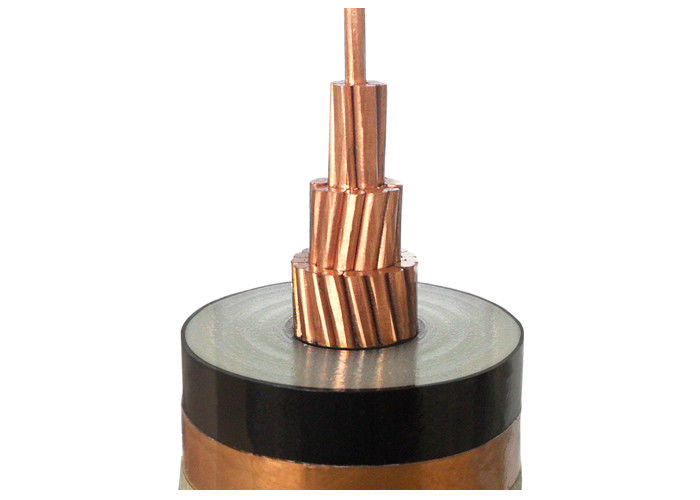

प्रोफेशनल एक्सएलपीई इंसुलेटेड पावर केबल हाई वोल्टेज केबल इंसुलेशन नेचर कलर
विवरण:
6/10kv XLPE इंसुलेटेड केबल
सीयू/एक्सएलपीई/पीवीसी, आईईसी 60502
आईईसी 60502, आईईसी 60228, जीबी/टी 12706.1-2008।
सीई, सीसीसी, केमा। आईएसओ
कंस्ट्रक्शन
कंडक्टर: आईईसी 60228 के अनुसार कॉम्पैक्ट स्ट्रैंडेड कॉपर कंडक्टर, सीएल.2
कंडक्टर स्क्रीन: अर्ध-कंडक्टर
इन्सुलेशन: एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) 90 ℃ पर रेटेड
इन्सुलेशन स्क्रीन: सेमी-कंडक्टर
स्क्रीन: कॉपर टेप
शीथ: पीवीसी प्रकार ST2 से IEC 60502, काला
टिप्पणी:मानकों या ग्राहक की आवश्यकता के अनुसार इन्सुलेशन रंग
अनुप्रयोग
घर के अंदर और बाहर बिछाने के लिए. स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बल नहीं। चुंबकीय नलिकाओं में सिंगल कोर केबल बिछाने की अनुमति नहीं है।
मानकों
अंतर्राष्ट्रीय: आईईसी 60502, आईईसी 60228
चीन: जीबी/टी 12706.1-2008
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन और आईसीईए
तकनीकी डाटा
रेटेड वोल्टेज: 6/10kv
अधिकतम कंडक्टर तापमान: सामान्य (90 ℃), आपातकालीन (130 ℃) या शॉर्ट सर्किट 5 एस (250 ℃) से अधिक की स्थिति में नहीं।
न्यूनतम. परिवेश का तापमान: यदि परिवेश का तापमान 0℃ से कम है तो केबल को पहले से गरम किया जाएगा
न्यूनतम. झुकने की त्रिज्या: सिंगल कोर केबल 20(डी+डी)±5%
मल्टी-कोर केबल 15(डी+डी)±5%
प्रमाण पत्र
अनुरोध पर CE, RoHS, CCC, KEMA और अन्य
तकनीकी निर्देश
| नाम. कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं./दीया. कंडक्टर का | इन्सुलेशन मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | लगभग। | अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 1×25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1×35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1×50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1×70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1×95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1×120 | 24/2.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1×150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1×185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1×240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1×300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1×400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1×500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1×630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1×800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1×1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3×25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3×35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3×50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3×70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3×95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3×120 | 24/2.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3×150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3×185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3×240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3×300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3×400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
आदेश देने की सलाह
रेटेड वोल्टेज
आवेदन मानक: आईईसी/बीएस/यूएल/जीबी
कोर की संख्या
कंडक्टर का आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच का प्रकार और सामग्री
म्यान की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
सेवा के बाद की प्रतिबद्धता: शंघाई शेंगहुआ केबल (समूह) के पास शेंगहुआ सिद्धांत है "सर्वश्रेष्ठ उद्यम के लिए प्रयास करें, सर्वोत्तम उत्पाद का उत्पादन करें, सर्वोत्तम सेवा प्रदान करें, सर्वश्रेष्ठ ब्रांड स्थापित करें", पहले गुणवत्ता की नीति पर जोर देता है, उच्च गुणवत्ता और माल की शून्य दोष प्राप्त करने का प्रयास करता है। इसलिए, प्रत्येक ग्राहक शेनघुआ केबल की बेहतर गुणवत्ता और दोषरहित सेवा से पूरी तरह से लाभान्वित हो सकता है। इस बीच, हम "सर्वश्रेष्ठ करो, पारस्परिक रूप से जीतो" की शेनघुआ भावना का पालन करते हैं, प्रत्येक ग्राहक के साथ दीर्घकालिक और स्थिर संबंध स्थापित करना चाहते हैं। इसके द्वारा, हम गारंटी देते हैं कि:
1. ग्राहक भगवान है. हम हर ग्राहक, हर सहयोग को दिल से संजोएंगे।
2. नि:शुल्क प्री-सेल्स सेवा। हम प्रत्येक ग्राहक के लिए सर्वोत्तम प्रस्ताव प्रदान करेंगे।
3. अच्छी बिक्री सेवा. ग्राहकों के साथ सहयोग संबंध स्थापित करते समय हम मुफ्त सापेक्ष उत्पाद संचालन, रखरखाव युक्तियाँ और स्थापना कमीशनिंग तकनीकी सलाहकार सेवा प्रदान करेंगे।
4. बिक्री के बाद विचारशील सेवा। हमारे उत्पाद पर PICC (चीन की पीपुल्स इंश्योरेंस कंपनी) द्वारा वारंटी दी जाती है। हम इंस्टॉलेशन के बाद 12 महीने के भीतर मुफ्त रखरखाव और डिबगिंग प्रदान करेंगे (गलत उपयोग को छोड़कर)।
5. हम शंघाई में 24 घंटे के भीतर, अन्य जिले के लिए 72 घंटे में आपकी समस्याओं का समाधान करने की गारंटी देते हैं।
6. 24 घंटे हॉट-लाइन टेलीफोन सेवा। हम आपके प्रश्न का समय पर उत्तर देने के लिए पेशेवर व्यक्ति नियुक्त करेंगे।
हम हमेशा दृढ़ता से मानते हैं कि "गुणवत्ता जीवन रेखा है, सेवा अहस्तक्षेप है", जो हमें और अधिक करीब और मजबूत बनाएगी!
शंघाई शेंगहुआ केबल (समूह) कं, लिमिटेड
पैकिंग और शिपिंग
हम प्रति खरीद ऑर्डर के अनुसार सबसे सख्त डिलीवरी शेड्यूल को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत में वृद्धि में योगदान कर सकती है।
केबल की आपूर्ति लकड़ी की रीलों, नालीदार बक्सों और कॉइल्स में की जाती है। केबल सिरों को नमी से बचाने के लिए केबल सिरों को बीओपीपी स्वयं-चिपकने वाली टेप और गैर-हीड्रोस्कोपिक सीलिंग कैप से सील किया जाता है। ग्राहक की आवश्यकता के अनुसार आवश्यक अंकन को ड्रम के बाहरी हिस्से पर मौसम-रोधी सामग्री के साथ मुद्रित किया जाएगा।
