| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | IEC/CCC/KEMA/VDE |

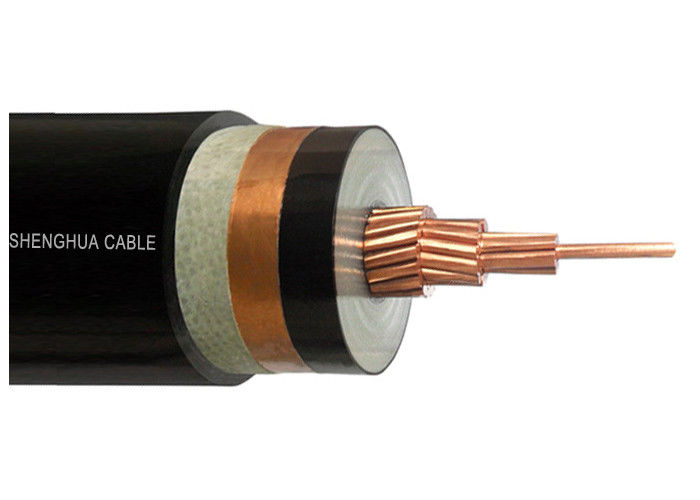

HV 8.7/15kV तांबा कंडक्टर XLPE अछूता पावर केबल विश्वसनीय पावर केबल
विवरण:
8.7/15kV XLPE अछूता केबल
क्यू/एक्सएलपीई/ पीवीसी, आईईसी 60502
आईईसी 60502, आईईसी 60228, जीबी/टी 12706.1-2008.
सीई, सीसीसी, केईएमए, आईएसओ
निर्माण
कंडक्टर: कॉम्पैक्ट स्ट्रैन्डेड कॉपर कंडक्टर, IEC 60228 के अनुसार Cl.2
कंडक्टर स्क्रीन: अर्धचालक
इन्सुलेशनः एक्सएलपीई (क्रॉस-लिंक्ड पॉलीएथिलीन) 90 °C पर नामित
इन्सुलेशन स्क्रीन: अर्धचालक
स्क्रीन: तांबे का टेप या तांबे के तार स्क्रीन अनुरोध के अनुसार
शीटः पीवीसी प्रकार ST2आईईसी 60502 के अनुसार, काला
नोटःमानक या ग्राहक की आवश्यकता के अनुसार इन्सुलेशन रंग
आवेदन
इनडोर और आउटडोर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बलों को नहीं। चुंबकीय नलिकाओं में एकल कोर केबल बिछाने की अनुमति नहीं है।
मानक
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228
चीन: GB/T 12706.1-2008
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः 8.7/15kV
अधिकतम कंडक्टर तापमानः सामान्य (90 °C), आपातकालीन (130 °C) या शॉर्ट सर्किट स्थितियों में 5 सेकंड (250 °C) से अधिक नहीं।
न्यूनतम परिवेश तापमानःयदि परिवेश का तापमान 0°C से कम हो तो केबल को पूर्व गरम किया जाना चाहिए
मोड़ त्रिज्याः एकल कोर केबल 20 ((d+D) ± 5%
मल्टी-कोर केबल 15 ((d+D) ± 5%
प्रमाणपत्र
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
तकनीकी विनिर्देश
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के स्ट्रैंड नंबर/डाय | इन्सुलेशन मोटाई | शीट की मोटाई | लगभग. ओवरडोज. | लगभग वजन | कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 1 × 25 | 7/2.14 | 4.5 | 1.8 | 23.0 | 598 | 0.727 | 30.5 | 140 | 150 |
| 1 × 35 | 7/2.52 | 4.5 | 1.8 | 24.0 | 680 | 0.524 | 30.5 | 175 | 180 |
| 1 × 50 | 10/2.52 | 4.5 | 1.9 | 25.0 | 804 | 0.387 | 30.5 | 205 | 215 |
| 1 × 70 | 14/252 | 4.5 | 1.9 | 27.0 | 984 | 0.268 | 30.5 | 260 | 265 |
| 1 × 95 | 19/2.52 | 4.5 | 2 | 29.0 | 1201 | 0.193 | 30.5 | 315 | 315 |
| 1 × 120 | 24 / 2.52 | 4.5 | 2 | 30.0 | 1490 | 0.153 | 30.5 | 365 | 360 |
| 1 × 150 | 30/252 | 4.5 | 2.1 | 32.0 | 1765 | 0.124 | 30.5 | 415 | 405 |
| 1 × 185 | 37/2.52 | 4.5 | 2.1 | 34.0 | 2091 | 0.0991 | 30.5 | 475 | 455 |
| 1 × 240 | 48/2.52 | 4.5 | 2.2 | 36.0 | 3034 | 0.0754 | 30.5 | 565 | 530 |
| 1 × 300 | 61/2।52 | 4.5 | 2.4 | 39.0 | 3672 | 0.0601 | 30.5 | 645 | 595 |
| 1 × 400 | 61/2।97 | 4.5 | 2.4 | 42.0 | 4646 | 0.0470 | 30.5 | 750 | 680 |
| 1 × 500 | ६१/३23 | 4.5 | 2.5 | 45.0 | 5651 | 0.0366 | 30.5 | 865 | 765 |
| 1 × 630 | ६१/३50 | 4.5 | 2.5 | 50.0 | 7154 | 0.0283 | 30.5 | 990 | 860 |
| 1 × 800 | 91/3.20 | 4.5 | 2.7 | 55.0 | 8750 | 0.0221 | 30.5 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 4.5 | 2.9 | 59.0 | 10727 | 0.0176 | 30.5 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 4.5 | 2.4 | 46.0 | 2573 | 0.727 | 30.5 | 120 | 125 |
| 3 × 35 | 7/2.52 | 4.5 | 2.6 | 48.0 | 2985 | 0.524 | 30.5 | 145 | 155 |
| 3 × 50 | 10/2.52 | 4.5 | 2.7 | 51.0 | 3529 | 0.387 | 30.5 | 175 | 180 |
| 3 × 70 | 14/252 | 4.5 | 2.8 | 55.0 | 4197 | 0.268 | 30.5 | 220 | 220 |
| 3 × 95 | 19/2.52 | 4.5 | 2.9 | 58.0 | 5230 | 0.193 | 30.5 | 265 | 265 |
| 3 × 120 | 24 / 2.52 | 4.5 | 3.0 | 61.0 | 6120 | 0.153 | 30.5 | 305 | 300 |
| 3 × 150 | 30/252 | 4.5 | 3.1 | 64.0 | 7207 | 0.124 | 30.5 | 350 | 340 |
| 3 × 185 | 37/2.52 | 4.5 | 3.2 | 68.0 | 8378 | 0.0991 | 30.5 | 395 | 380 |
| 3 × 240 | 48/2.52 | 4.5 | 3.4 | 73.0 | 10177 | 0.0754 | 30.5 | 470 | 435 |
| 3 × 300 | 61/2।52 | 4.5 | 3.5 | 77.0 | 12159 | 0.0601 | 30.5 | 535 | 485 |
| 3 × 400 | 61/2।97 | 4.5 | 3.8 | 86.0 | 15641 | 0.0470 | 30.5 | 610 | 520 |
आदेश देने की सलाह
नामित वोल्टेज
अनुप्रयोग मानक: आईईसी/बीएस/यूएल/जीबी
कोरों की संख्या
कंडक्टर का आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या बिना बख्तरबंद। यदि बख्तरबंद, बख्तरबंद प्रकार और सामग्री
घूंघट की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
सेवा के बाद की प्रतिबद्धता: शंघाई शेनहुआ केबल (ग्रुप) में शेनहुआ सिद्धांत है "सर्वश्रेष्ठ उद्यम के लिए प्रयास करें, सर्वोत्तम उत्पाद का उत्पादन करें, सर्वोत्तम सेवा प्रदान करें, सर्वश्रेष्ठ ब्रांड स्थापित करें",गुणवत्ता की नीति पर जोर देता है, उच्च गुणवत्ता और माल के शून्य दोष को प्राप्त करने के लिए प्रयास करता है। इसलिए, हर ग्राहक पूरी तरह से Shenghua केबल की उच्च गुणवत्ता और निर्दोष सेवा से लाभ उठा सकते हैं। इस बीच,हम Shenghua आत्मा का पालन "सबसे अच्छा करो"आपसी जीत", हर ग्राहक के साथ दीर्घकालिक और स्थिर संबंध स्थापित करना चाहते हैं। इस प्रकार हम गारंटी देते हैं किः
1ग्राहक ईश्वर है हम हर ग्राहक, हर सहयोग को दिल से संजोएंगे।
2निःशुल्क पूर्व-बिक्री सेवा हम प्रत्येक ग्राहक के लिए सर्वोत्तम प्रस्ताव प्रदान करेंगे।
3. अच्छी बिक्री सेवा. हम निः शुल्क सापेक्ष उत्पाद संचालन, रखरखाव युक्तियाँ और स्थापना कमीशनिंग तकनीकी सलाहकार सेवा प्रदान करेंगे जब ग्राहकों के साथ सहयोग संबंध स्थापित करते हैं।
4. विचारशील बिक्री के बाद सेवा. हमारे उत्पाद पीआईसीसी (चीन के पीपुल्स इंश्योरेंस कंपनी) द्वारा गारंटीकृत हैं.हम स्थापना के बाद 12 महीने के भीतर निः शुल्क रखरखाव और डिबगिंग प्रदान करेंगे (गलत उपयोग के अलावा).
5हम शंघाई में 24 घंटे के भीतर आपकी समस्याओं को हल करने की गारंटी देते हैं, अन्य जिले के लिए 72 घंटे।
6. 24 घंटे हॉटलाइन टेलीफोन सेवा. हम पेशेवर व्यक्ति नियुक्त करेंगे समय पर आपके प्रश्न का उत्तर दें.
हम हमेशा दृढ़ता से मानते हैं कि "गुणवत्ता जीवन रेखा है, सेवा लायस पासर है", जो हमें और अधिक करीब और तंग बना देगा!
शंघाई शेंगहुआ केबल (ग्रुप) कं, लिमिटेड
पैकिंग और शिपिंग
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान कर सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
