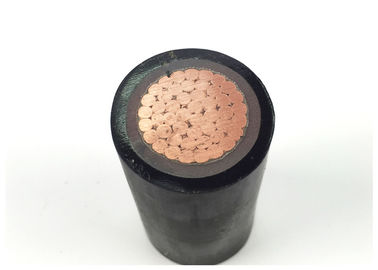

अनुप्रयोगों : XLPE इंसुलेटेड केबल का उपयोग रेटेड वोल्टेज 0.6 / 1KV पर बिजली वितरण और ट्रांसमिशन लाइन के रूप में किया जाता है।
निर्माण :
| कंडक्टर | आईईसी 60228, कक्षा 2 के अनुसार कॉपर कंडक्टर |
| सर्कुलर या शेप्ड कंडक्टर | |
| लचीला कंडक्टर (कक्षा 5) वैकल्पिक। | |
| इन्सुलेशन | XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन) 90 ℃, कई रंग वैकल्पिक में मूल्यांकन किया गया |
| धातु स्क्रीन वैकल्पिक | कॉपर टेप या कॉपर वायर ब्रेडिंग वैकल्पिक |
| म्यान | पीवीसी या FR-PVC टाइप ST2 से IEC 60502, काला या लाल या अनुकूलन |
एक्सएलपीई या क्रॉस-लिंक्ड पॉलीइथिलीन एक थर्मोसेट इन्सुलेशन सामग्री है। क्रॉसलिंकिंग पॉलिमर एक ऐसी प्रक्रिया है जो बहुलक श्रृंखलाओं की आणविक संरचना को बदलती है ताकि वे अधिक कसकर एक साथ बंधे हों और यह क्रॉसलिंकिंग या तो रासायनिक साधनों या भौतिक साधनों द्वारा की जाती है। केमिकल क्रॉसलिंकिंग में फ्री रेडिकल उत्पन्न करने के लिए केमिकल या आरंभकर्ता जैसे सिलेन या पेरोक्साइड शामिल होते हैं जो क्रॉसलिंकिंग का निर्माण करते हैं। भौतिक क्रॉसलिंकिंग में बहुलक को उच्च ऊर्जा स्रोत जैसे कि उच्च ऊर्जा इलेक्ट्रॉन या माइक्रोवेव विकिरण के अधीन करना शामिल है।
भौतिक और विद्युत लक्षण
| नं। X | इन्सुलेशन मोटाई | म्यान | बाहरी Ø | वजन | हवा में वर्तमान रेटिंग 30 ℃ | वर्तमान रेटिंग 20 ℃ दफन है | |
| पार सेकंड। | मोटाई | लगभग। | लगभग। | ||||
| नाममात्र | |||||||
| चरण | तटस्थ | मूल्य | |||||
| mm² | मिमी | मिमी | मिमी | मिमी | किग्रा / किमी | ए | ए |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
| 3 × 50 + 1 × 25 | 1 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
| 3 × 70 + 1 × 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
| 3 × 95 + 1 × 50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
| 3 × 120 + 1 × 70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
| 3 × 150 + 1 × 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3 × 185 + 1 × 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
| 3 × 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
| 3 × 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11,052 | 599 | 560 |
सुविधाओं का उपयोग:
XLPE / PVC इंसुलेटेड इलेक्ट्रिकल वायर वायर उत्पादों की श्रृंखला को कवर कर रहे हैं, और इसके काम करने का तापमान अलग-अलग इन्सुलेशन सामग्री, मुख्य रूप से 70 और 90 डिग्री तापमान, आदि के अनुसार अलग-अलग है।
कंडक्टर प्रकार के अनुसार, ठोस कंडक्टर पीवीसी / XL .PE अछूता विद्युत तार सहित, अलग-अलग रंगों के साथ खड़े पीवीसी / XL PE अछूता तार, लचीले पीवीसी / XLPE अछूता तार।
अपने आकार के अनुसार, विभिन्न रंगों के साथ फ्लैट तार, गोल तार, आदि।
अलग-अलग रंगों के साथ सिंगल कोर वायर, मल्टी-कोर वायर इत्यादि सहित इसकी कोर संख्या के लिए।
लंबे समय तक काम करने के लिए कंडक्टर का उच्चतम अनुमत ऑपरेटिंग तापमान 90oC है। शॉर्ट-सर्किट में (अधिकतम। लॉन्ग-टर्म 5 सेकंड से अधिक नहीं है)। कंडक्टर के लिए उच्चतम तापमान 250 से अधिक नहीं है।
कंडक्टर का डीसी प्रतिरोध GB / T3956-1997 के वजीफे का अनुपालन करता है।
लेटते समय वातावरण का तापमान 0 से कम नहीं होना चाहिए। अन्यथा यह पहले से गरम होना चाहिए। केबल क्षैतिज ड्रॉप सीमा के बिना रखी गई है। उन में। तीन बाहरी केबल के झुकने वाले त्रिज्या को केबल बाहरी व्यास के 12 गुना से अधिक होना चाहिए।
आंशिक निर्वहन परीक्षण: निर्वहन मात्रा केबल के लिए 1.73Uo के तहत 10pC से अधिक नहीं होनी चाहिए।
सिफारिश की पैरामीटर्स
शीघ्र उद्धरण / आपूर्ति के लिए कृपया सुनिश्चित करें कि आपकी पूछताछ और आपके आदेश निम्नलिखित डेटा को सुरक्षित कर रहे हैं:
1 अंतर्राष्ट्रीय या विशेष मानक। (वैकल्पिक रूप से, केबल का सटीक उपयोग।)
2 रेटेड वोल्टेज।
3 तांबे या एल्यूमीनियम कंडक्टर।
4 प्रत्येक कंडक्टर का आकार।
5 इन्सुलेशन सामग्री: पीवीसी XLPE या अन्य।
6 कंडक्टरों की संख्या और पहचान।
7 अन्य आवश्यकताएं।
8 पैकिंग।
9 प्रसव के समय की आवश्यकता।
10 आवश्यक वैधता।
