| न्यूनतम आदेश मात्रा: | 350 मी |
| कीमत: | USD 1-268 Per Meter |
| मानक पैकेजिंग: | लोहे की लकड़ी का ढोल या पूरी लकड़ी का ढोल |
| वितरण अवधि: | 8 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, |
| आपूर्ति क्षमता: | प्रति माह 100 किमी |

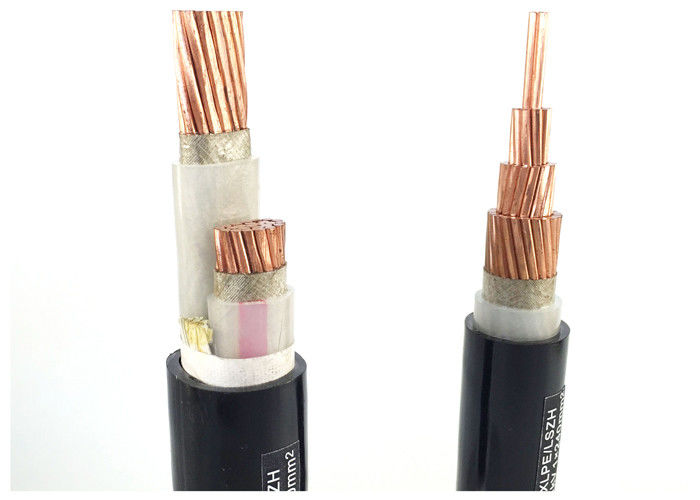

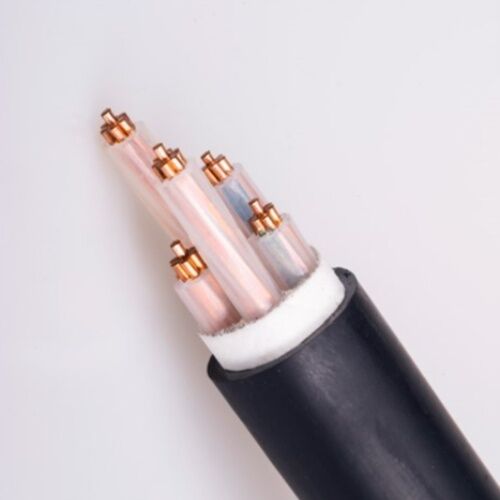

ट्रांसमिशन लाइन XLPE LT पावर केबल 95 Sq MM पार क्षेत्रफल
आवेदनएक्सएलपीई अछूता केबल का उपयोग 0.6/1 केवी नामित वोल्टेज पर बिजली वितरण और संचरण लाइन के रूप में किया जाता है।
निर्माण:
| कंडक्टर | IEC 60228, वर्ग 2 के अनुसार कॉपर कंडक्टर |
| गोलाकार या आकार का कंडक्टर | |
| लचीला कंडक्टर (क्लास 5) वैकल्पिक है। | |
| इन्सुलेशन | एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) 90°C पर नामित,कई रंग वैकल्पिक |
| धातु स्क्रीन वैकल्पिक | तांबे के टेप या तांबे के तारों का बुनाई वैकल्पिक |
| शीट | पीवीसी या एफआर-पीवीसी प्रकार ST2 से IEC 60502, काला या लाल या अनुकूलन |
आदेश देने की सलाह
नामित वोल्टेज
अनुप्रयोग मानक: आईईसी/बीएस/यूएल/जीबी
कोरों की संख्या
कंडक्टर का आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या बिना बख्तरबंद। यदि बख्तरबंद, बख्तरबंद प्रकार और सामग्री
घूंघट की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
तकनीकी डेटाःनामित वोल्टेजः0.6/1kV कम वोल्टेज
अधिकतम कंडक्टर तापमानः सामान्य (90°C), आपातकालीन (130°C) या शॉर्ट सर्किट स्थितियों में 5 सेकंड (250°C) से अधिक नहीं।
न्यूनतम परिवेश तापमान 0 oC, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है
न्यूनतम झुकने त्रिज्याः कवच के बिना एकल कोर के लिए 20x केबल O.D.
कवच के बिना बहु कोर के लिए 15 x केबल ओ.डी.
कवच के साथ एकल कोर के लिए 15 x केबल ओ.डी.
कवच के साथ बहु कोर के लिए 12 x केबल ओ.डी.
मानक:अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228, (आईईसी 60332-3 केवल एफआर प्रकार के लिए)
चीनः GB/T 12706, (GB/T 18380-3 केवल FR प्रकार के लिए)
अन्य मानक जैसे बीएस, डीआईएन, वीडीई और आईसीईए अनुरोध पर
स्थापना
1स्थापना का तापमान 20°C से अधिक नहीं होना चाहिए। यदि परिवेश का तापमान 0°C से कम हो, तो केबल को पूर्व-गर्म किया जाना चाहिए।
2केबल की झुकने की त्रिज्या 8 गुना से कम नहीं होनी चाहिए।
3. स्थापना के बाद, केबल को 15 मिनट के लिए स्टैंड वोल्टेज परीक्षण के साथ 3.5kv डीसी के साथ किया जाना चाहिए
तकनीकी पैरामीटर:
| कंडक्टर का क्रॉस सेक्शन | इन्सुलेशन मोटाई | शीट की मोटाई | लगभग. ओवरडोज. | लगभग वजन | कंडक्टर का अधिकतम डी.सी. प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 1 × 95 | 1.1 | 1.5 | 16.0 | 1040 | 0.193 | 3.5 | 285 | 320 |
| 2 × 95 | 1.1 | 1.8 | 24.0 | 2475 | 0.193 | 3.5 | 245 | 270 |
| 3 × 95 | 1.1 | 1.9 | 30.0 | 3020 | 0.193 | 3.5 | 245 | 270 |
| 4 × 95 | 1.1 | 1.9 | 31 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 5× 95 | 1.1 | 2.2 | 39.0 | 5297 | 0.193 | 3.5 | 245 | 270 |
| 3 × 95+ 1 × 50 | 1.1 | 2.0 | 32 | 3518 | 0.193 | 3.5 | 245 | 270 |
| 4 × 95+ 1 × 50 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
पैकिंग और शिपिंग:हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान दे सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
बिक्री के बाद सेवा
हम, शंघाई Shenghua केबल समूह अनुसंधान एवं विकास और केबल और तारों के निर्माण में विशेषज्ञता प्राप्त है। हम ISO9001: 2008 अंतर्राष्ट्रीय गुणवत्ता प्रणाली प्रमाणन पारित किया है ((ZDHY),जो उद्यम के प्रबंधन की पूरी प्रक्रिया को कवर करता है. उत्पादों को अंतरराष्ट्रीय मानकों के अनुरूप बनाने के लिए एक व्यापक गुणवत्ता नियंत्रण प्रणाली लागू की गई है। हमारा सिद्धांत हैः शीर्ष रैंकिंग उद्यम स्थापित करें, उच्च श्रेणी का उत्पाद,उत्कृष्ट सेवा और प्रसिद्ध ब्रांड"गुणवत्ता आश्वासन का पालन करें, हमेशा विश्वसनीय उत्पादों के साथ उपयोगकर्ताओं को प्रदान करने के लिए समर्पित" गुणवत्ता के लिए हमारी प्रतिबद्धता है।हमारी कंपनी के उत्पादों का बीमा पीआईसीसी (चीन की पीपुल्स इंश्योरेंस कंपनी) द्वारा किया जाता हैइसके अतिरिक्त, हम निम्नलिखित विशिष्ट गारंटी प्रदान करते हैंः
1.हम गारंटी देते हैं कि हम अनुबंध में निर्दिष्ट वारंटी अवधि की आवश्यकताओं का अनुपालन करेंगे।
2. हम इस विनिर्देश के अनुसार निर्मित किया जाएगा और माल नवीनतम या वर्तमान मॉडल के नए, अप्रयुक्त हो जाएगा. एक बार हम चुना जाता है,हम अनुबंध की आवश्यकताओं के अनुसार सख्ती से माल की आपूर्ति करेंगे.
3. वारंटी वस्तुओं, या किसी भी भाग के बाद बारह (12) महीने के लिए वैध रहेगा
जहां तक मामला हो, उन्हें अंतिम गंतव्य पर पहुंचाया और स्वीकार किया गया है
एससीसी में दर्शाया गया है, या बंदरगाह से शिपमेंट की तारीख के बाद अठारह (18) महीनों के लिए या
मूल देश में लोड करने की जगह, जो भी अवधि पहले समाप्त होती है।
4वारंटी अवधि के दौरान खरीदार सीधे निर्माता को लिखित रूप में या एजेंट द्वारा घोषणा कर सकता है यदि माल की गुणवत्ता में कोई समस्या है।निर्माता उचित समय में मरम्मत या प्रतिस्थापन करेगा, और इससे संबंधित सभी व्यय वहन करेगा।
शंघाई Shenghua Cable (Group) Co., Ltd
