एक्स एल पी ई केबल अछूता रहता
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | CE/IEC/KEMA/VDE |

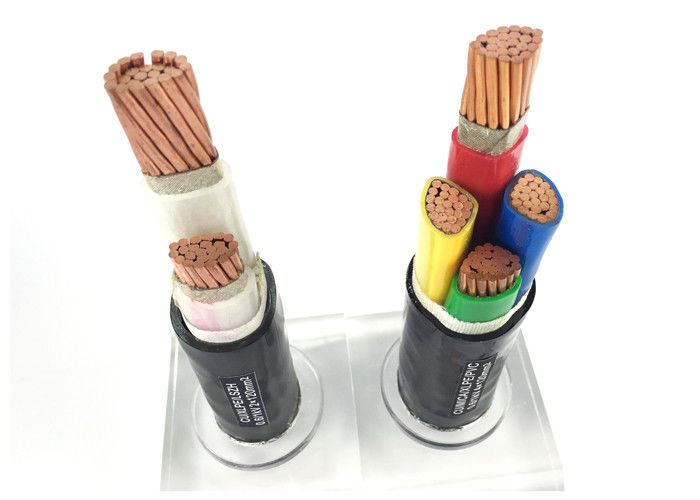

कठोर एक्सएलपीई इंसुलेटेड 120 वर्ग एमएम केबल ब्लैक आउटर शीथ रंग YAXV-R
अनुप्रयोग: XLPE इंसुलेटेड केबल का उपयोग रेटेड वोल्टेज 0.6/1KV पर बिजली वितरण और ट्रांसमिशन लाइन के रूप में किया जाता है।
निर्माण:
| कंडक्टर | आईईसी 60228, कक्षा 2 के अनुसार कॉपर कंडक्टर |
| गोलाकार या आकार का कंडक्टर | |
| लचीला कंडक्टर (कक्षा 5) वैकल्पिक। | |
| इन्सुलेशन | एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) 90 ℃ पर रेटेड, कई रंग वैकल्पिक |
| धातुई स्क्रीन वैकल्पिक | कॉपर टेप या तांबे के तार ब्रेडिंग वैकल्पिक |
| म्यान | पीवीसी या एफआर-पीवीसी प्रकार एसटी2 से आईईसी 60502, काला या लाल या अनुकूलन |
आदेश देने की सलाह
रेटेड वोल्टेज
आवेदन मानक: आईईसी/बीएस/यूएल/जीबी
कोर की संख्या
कंडक्टर का आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच का प्रकार और सामग्री
म्यान की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
तकनीकी डाटा:रेटेड वोल्टेज: 0.6/1kV कम वोल्टेज
अधिकतम कंडक्टर तापमान: सामान्य (90℃), आपातकालीन (130℃) या शॉर्ट सर्किट 5 सेकंड (250℃) से अधिक की स्थिति में नहीं।
न्यूनतम. परिवेश तापमान. 0 ओसी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में हो
न्यूनतम. झुकने की त्रिज्या: बिना कवच के सिंगल कोर के लिए 20 x केबल ओडी
बिना कवच के मल्टी कोर के लिए 15 x केबल ओडी
कवच के साथ सिंगल कोर के लिए 15 x केबल ओडी
कवच के साथ मल्टी कोर के लिए 12 एक्स केबल ओडी
मानक:अंतर्राष्ट्रीय: IEC 60502, IEC 60228, (केवल FR-प्रकार के लिए IEC 60332-3)
चीन: जीबी/टी 12706, (जीबी/टी 18380-3 केवल एफआर-प्रकार के लिए)
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन, वीडीई और आईसीईए
इंस्टालेशन
1. स्थापना तापमान 20℃ से अधिक नहीं होना चाहिए, यदि परिवेश का तापमान 0℃ से कम है, तो केबल को पहले से गरम किया जाना चाहिए।
2. केबल का झुकने का दायरा 8 गुना से कम नहीं होना चाहिए।
3. स्थापना के बाद, केबल को 15 मिनट तक स्टैंड वोल्टेज परीक्षण के साथ रखना चाहिए। 3.5kv डीसी
तकनीकी मापदण्ड:
| नाम. कंडक्टर का क्रॉस-सेक्शन | इन्सुलेशन मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | अनुमानित व़जन | अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 1×120 | 1.2 | 1.5 | 18.0 | 1290 | 0.153 | 3.5 | 335 | 365 |
| 2×120 | 1.2 | 1.8 | 27.0 | 3089 | 0.153 | 3.5 | 285 | 310 |
| 3×120 | 1.2 | 2.0 | 32.0 | 3790 | 0.153 | 3.5 | 285 | 310 |
| 4×120 | 1.2 | 2.0 | 33 | 4925 | 0.153 | 3.5 | 285 | 310 |
| 5×120 | 1.2 | 2.4 | 44.0 | 6638 | 0.153 | 3.5 | 285 | 310 |
| 3×120+ 1×70 | 1.2 | 2.1 | 35 | 4443 | 0.153 | 3.5 | 285 | 310 |
| 4×120+ 1×70 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
पैकिंग और शिपिंग:हम प्रति खरीद ऑर्डर के अनुसार सबसे सख्त डिलीवरी शेड्यूल को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत में वृद्धि में योगदान कर सकती है।
केबल की आपूर्ति लकड़ी की रीलों, नालीदार बक्सों और कॉइल्स में की जाती है। केबल सिरों को नमी से बचाने के लिए केबल सिरों को बीओपीपी स्वयं-चिपकने वाली टेप और गैर-हीड्रोस्कोपिक सीलिंग कैप से सील किया जाता है। ग्राहक की आवश्यकता के अनुसार आवश्यक अंकन को ड्रम के बाहरी हिस्से पर मौसम-रोधी सामग्री के साथ मुद्रित किया जाएगा।
बिक्री पश्चात सेवा
हम, शंघाई शेंगहुआ केबल समूह अनुसंधान एवं विकास और केबल और तारों के निर्माण में विशेषज्ञता रखते हैं। हमने ISO9001:2008 अंतर्राष्ट्रीय गुणवत्ता प्रणाली प्रमाणन (ZDHY) पारित किया है, जो उद्यम के प्रबंधन की पूरी प्रक्रिया को कवर करता है। यह सुनिश्चित करने के लिए कि उत्पाद अंतरराष्ट्रीय मानकों के अनुरूप हों, एक व्यापक गुणवत्ता नियंत्रण प्रणाली स्थापित की गई है। हमारा सिद्धांत है: शीर्ष रैंकिंग उद्यम, उच्च श्रेणी के उत्पाद, उत्कृष्ट सेवा और प्रसिद्ध ब्रांड स्थापित करना। "गुणवत्ता आश्वासन का पालन करना, उपयोगकर्ताओं को हमेशा विश्वसनीय उत्पाद प्रदान करने के लिए समर्पित" गुणवत्ता के प्रति हमारी प्रतिबद्धता है। हमारी कंपनी के उत्पादों का बीमा PICC (चीन की पीपुल्स इंश्योरेंस कंपनी) द्वारा किया जाता है। इसके अलावा, हम नीचे दी गई विशिष्ट गारंटी प्रदान करते हैं:
1. हम गारंटी देते हैं कि हम अनुबंध में निर्दिष्ट वारंटी अवधि की आवश्यकताओं का अनुपालन करेंगे।
2. हम इस विनिर्देश के तहत निर्मित किए जाएंगे और सामान नया, अप्रयुक्त, नवीनतम या वर्तमान मॉडल का होगा। एक बार हमारा चयन हो जाने पर, हम अनुबंध की आवश्यकताओं के अनुसार ही सामान की आपूर्ति करेंगे।
3. वारंटी माल, या किसी हिस्से के बाद बारह (12) महीने तक वैध रहेगी
जैसा भी मामला हो, उसे अंतिम गंतव्य तक पहुंचा दिया गया है और स्वीकार कर लिया गया है
एससीसी में दर्शाया गया है, या बंदरगाह से शिपमेंट की तारीख के बाद अठारह (18) महीने के लिए
मूल देश में लोडिंग का स्थान, जो भी अवधि पहले समाप्त हो।
4. वारंटी अवधि के दौरान सामान की गुणवत्ता में कोई समस्या होने पर क्रेता सीधे निर्माता को लिखित रूप में या एजेंट द्वारा बता सकता है। निर्माता उचित समय में मरम्मत या प्रतिस्थापन करेगा, और इससे संबंधित सभी खर्च वहन करेगा।
