एक्स एल पी ई केबल अछूता रहता
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | IEC/CE/KEMA |

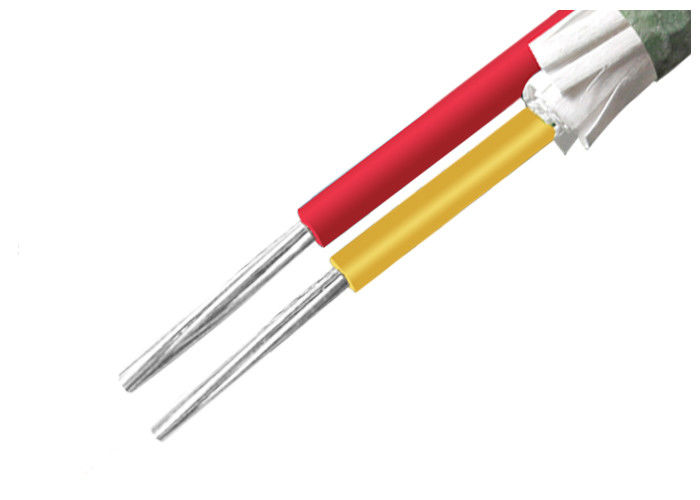

35 वर्ग मिमी कठोर स्ट्रैंड्ड कंडक्टर केबल XLPE अछूता अनुकूलित NA2XY
आवेदन: XLPE इन्सुलेटेड केबल का उपयोग 0.6/1KV नामित वोल्टेज पर बिजली वितरण और संचरण लाइन के रूप में किया जाता है।
निर्माण:
| कंडक्टर | एल्यूमीनियम कंडक्टर IEC 60228, वर्ग 2 के अनुसार |
| गोलाकार या आकार का कंडक्टर | |
| इन्सुलेशन | एक्सएलपीई (क्रॉस-लिंक्ड पॉलीइथिलीन) 90°C पर नामित,कई रंग वैकल्पिक |
| धातु स्क्रीन वैकल्पिक | तांबे के टेप या तांबे के तारों का बुनाई वैकल्पिक |
| शीट | पीवीसी या एफआर-पीवीसी प्रकार ST2 से IEC 60502, काला या लाल या अनुकूलन |
आदेश देने की सलाह
नामित वोल्टेज
अनुप्रयोग मानक: आईईसी/बीएस/यूएल/जीबी
कोरों की संख्या
कंडक्टर का आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या बिना बख्तरबंद। यदि बख्तरबंद, बख्तरबंद प्रकार और सामग्री
घूंघट की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
तकनीकी डेटाःनामित वोल्टेजः0.6/1kV कम वोल्टेज
अधिकतम कंडक्टर तापमानः सामान्य (90°C), आपातकालीन (130°C) या शॉर्ट सर्किट स्थितियों में 5 सेकंड (250°C) से अधिक नहीं।
न्यूनतम परिवेश तापमान 0 oC, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है
न्यूनतम झुकने त्रिज्याः कवच के बिना एकल कोर के लिए 20x केबल O.D.
कवच के बिना बहु कोर के लिए 15 x केबल ओ.डी.
कवच के साथ एकल कोर के लिए 15 x केबल ओ.डी.
कवच के साथ बहु कोर के लिए 12 x केबल ओ.डी.
मानक:अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228, (आईईसी 60332-3 केवल एफआर प्रकार के लिए)
चीन: GB/T 12706, (केवल FR प्रकार के लिए GB/T 18380-3)
अन्य मानक जैसे बीएस, डीआईएन, वीडीई और आईसीईए अनुरोध पर
स्थापना
1स्थापना का तापमान 20°C से अधिक नहीं होना चाहिए। यदि परिवेश का तापमान 0°C से कम हो, तो केबल को पूर्व गरम किया जाना चाहिए।
2केबल की झुकने की त्रिज्या 8 गुना से कम नहीं होनी चाहिए।
3. स्थापना के बाद, केबल को 15 मिनट के लिए स्टैंड वोल्टेज परीक्षण के साथ 3.5kv डीसी के साथ किया जाना चाहिए
तकनीकी पैरामीटर:
| कंडक्टर का क्रॉस सेक्शन | इन्सुलेशन मोटाई | शीट की मोटाई | लगभग. ओवरडोज. | लगभग वजन | कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मिमी | मिमी | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 1×35 | 0.9 | 1.5 | 12 | 207 | 0.868 | 3.5 | 140 | 150 |
| 3×35 | 0.9 | 2.0 | 23 | 600 | 0.868 | 3.5 | 110 | 120 |
| 4×35 | 0.9 | 2.0 | 25 | 686 | 0.868 | 3.5 | 110 | 120 |
| 3×35+1×16 | 0.9 | 2.0 | 24 | 615 | 0.868 | 3.5 | 110 | 120 |
पैकिंग और शिपिंग:हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान कर सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
