एक्स एल पी ई केबल अछूता रहता
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | IEC/CE/KEMA |

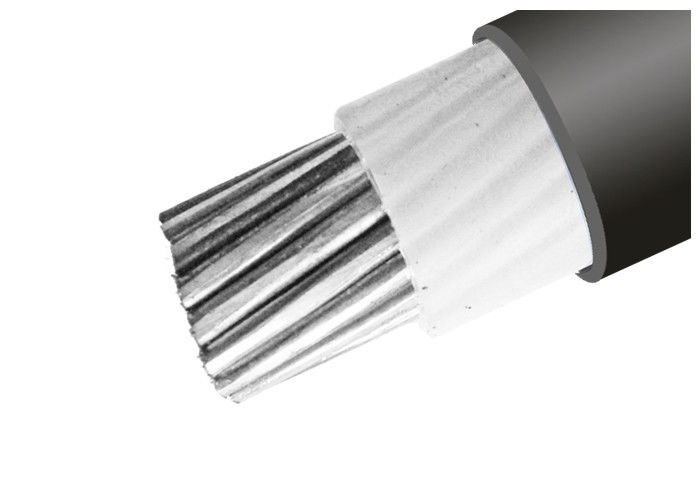

बिजली वितरण/ट्रांसमिशन लाइन के लिए 50mm2 AL पीवीसी Xlpe इंसुलेटेड केबल
अनुप्रयोग: XLPE इंसुलेटेड केबल का उपयोग रेटेड वोल्टेज 0.6/1KV पर बिजली वितरण और ट्रांसमिशन लाइन के रूप में किया जाता है।
निर्माण:
| कंडक्टर | आईईसी 60228, क्लास 2 के अनुसार एल्यूमिनियम कंडक्टर |
| गोलाकार या आकार का कंडक्टर | |
| इन्सुलेशन | एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) 90 ℃ पर रेटेड, कई रंग वैकल्पिक |
| धातुई स्क्रीन वैकल्पिक | कॉपर टेप या तांबे के तार ब्रेडिंग वैकल्पिक |
| म्यान | पीवीसी या एफआर-पीवीसी प्रकार एसटी2 से आईईसी 60502, काला या लाल या अनुकूलन |
आदेश देने की सलाह
रेटेड वोल्टेज
आवेदन मानक: आईईसी/बीएस/यूएल/जीबी
कोर की संख्या
कंडक्टर का आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच का प्रकार और सामग्री
म्यान की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता
तकनीकी डाटा:रेटेड वोल्टेज: 0.6/1kV कम वोल्टेज
अधिकतम कंडक्टर तापमान: सामान्य (90℃), आपातकालीन (130℃) या शॉर्ट सर्किट 5 सेकंड (250℃) से अधिक की स्थिति में नहीं।
न्यूनतम. परिवेश तापमान. 0 ओसी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में हो
न्यूनतम. झुकने की त्रिज्या: बिना कवच के सिंगल कोर के लिए 20 x केबल ओडी
बिना कवच के मल्टी कोर के लिए 15 x केबल ओडी
कवच के साथ सिंगल कोर के लिए 15 x केबल ओडी
कवच के साथ मल्टी कोर के लिए 12 एक्स केबल ओडी
मानक:अंतर्राष्ट्रीय: IEC 60502, IEC 60228, (केवल FR-प्रकार के लिए IEC 60332-3)
चीन: जीबी/टी 12706, (जीबी/टी 18380-3 केवल एफआर-प्रकार के लिए)
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन, वीडीई और आईसीईए
इंस्टालेशन
1. स्थापना तापमान 20℃ से अधिक नहीं होना चाहिए, यदि परिवेश का तापमान 0℃ से कम है, तो केबल को पहले से गरम किया जाना चाहिए।
2. केबल का झुकने का दायरा 8 गुना से कम नहीं होना चाहिए।
3. स्थापना के बाद, केबल को 15 मिनट तक स्टैंड वोल्टेज परीक्षण के साथ रखना चाहिए। 3.5kv डीसी
तकनीकी मापदण्ड:
| नाम. कंडक्टर का क्रॉस-सेक्शन | इन्सुलेशन मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | लगभग। वज़न | अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मिमी | मिमी | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 1×50 | 1.0 | 1.5 | 13 | 245 | 0.641 | 3.5 | 170 | 180 |
| 3×50 | 1.0 | 2.0 | 27 | 730 | 0.641 | 3.5 | 130 | 140 |
| 4×50 | 1.0 | 2.0 | 28 | 907 | 0.641 | 3.5 | 130 | 140 |
| 3×50+1×25 | 1.0 | 2.0 | 28 | 816 | 0.641 | 3.5 | 130 | 140 |
पैकिंग और शिपिंग:हम प्रति खरीद ऑर्डर के अनुसार सबसे सख्त डिलीवरी शेड्यूल को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत में वृद्धि में योगदान कर सकती है।
केबल की आपूर्ति लकड़ी की रीलों, नालीदार बक्सों और कॉइल्स में की जाती है। केबल सिरों को नमी से बचाने के लिए केबल सिरों को बीओपीपी स्वयं-चिपकने वाली टेप और गैर-हीड्रोस्कोपिक सीलिंग कैप से सील किया जाता है। ग्राहक की आवश्यकता के अनुसार आवश्यक अंकन को ड्रम के बाहरी हिस्से पर मौसम-रोधी सामग्री के साथ मुद्रित किया जाएगा।
