विवरण :

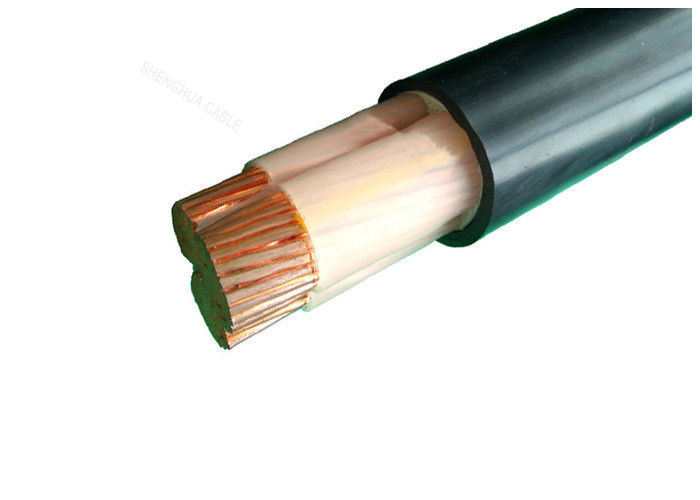

0.6 / 1kv XLPE अछूता इलेक्ट्रिक पावर केबल
CU / XLPE / PVC, IEC 60502
आईईसी 60502, आईईसी 60228, जीबी / टी 12706.1-2008।
सीई, सीसीसी, केमा। आईएसओ। VDE
कंस्ट्रक्शन
कंडक्टर: कॉम्पैक्ट फंसे तांबे कंडक्टर, I.2 60228 के अनुसार Cl.2
इन्सुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन) 90 ℃ में रेट किया गया
म्यान: पीवीसी प्रकार ST 2 से IEC 60502, काला
अनुप्रयोग
घर के अंदर और बाहर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बल नहीं। चुंबकीय नलिकाओं में सिंगल कोर केबल बिछाने की अनुमति नहीं है।
मानक
अंतर्राष्ट्रीय: IEC 60502, IEC 60228
चीन: जीबी / टी 12706.1-2008
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
रेटेड वोल्टेज: 0.6 / 1kV
मैक्स। कंडक्टर अस्थायी: सामान्य (90 ℃), शॉर्ट सर्किट 5 एस से अधिक नहीं (160 ℃ जब अनुभाग-क्षेत्र 300 मिमी 2 से नीचे, 140 ℃ जब अनुभाग-क्षेत्र 300 मिमी 2 से ऊपर)
मिन। परिवेश का तापमान ।: यदि परिवेश का तापमान 0 ℃ से नीचे है तो केबल को पहले से गर्म किया जाएगा
मिन। झुकने त्रिज्या: सिंगल कोर केबल 20 (डी + डी): 5%
मल्टी-कोर केबल 15 (डी + डी) (5%
प्रमाण पत्र
CE, RoHS, CCC, KEMA और अन्य अनुरोध पर
आदेश देने की सलाह
रेटेड वोल्टेज
आवेदन मानक: IEC / BS / UL / GB
कोर की संख्या
कंडक्टर का आकार और निर्माण
इंसुलेशन का प्रकार
बख्तरबंद या निहत्था। यदि कवच, कवच प्रकार और सामग्री
म्यान की आवश्यकता
केबल और पैकिंग की आवश्यकता की लंबाई
अन्य आवश्यकता
तकनीकी निर्देश:
| Nom। कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं। कंडक्टर का | इन्सुलेशन की मोटाई | म्यान मोटाई | लगभग। आयुध डिपो | लगभग ।वजन | मैक्स। कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान मूल्यांकन | |
| मिमी 2 | पीसी / मिमी | मिमी | मिमी | निचली सीमा (मिमी) | किलो / किमी | Ω / किमी | केवी / 5min | हवा में (ए) | मिट्टी में प्रत्यक्ष (ए) |
| 4 × 4 | 1 / 2.25 | 0.7 | 1.8 | 13.0 | 253 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 1 / 2.76 | 0.7 | 1.8 | 14.0 | 337 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7 / 1.38 | 0.7 | 1.8 | 17.0 | 501 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7 / 1.78 | 0.7 | 1.8 | 20.0 | 778 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7 / 2.14 | 0.9 | 1.8 | 23.0 | 1160 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7 / 2.52 | 0.9 | 1.8 | 25 | 1554 | 0.524 | 3.5 | 125 | 155 |
| ४ × ५० | 10 / 2.52 | 1.0 | 1.8 | 23 | 2148 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14 / 2.52 | 1.1 | 1.8 | 27 | 2928 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19 / 2.52 | 1.1 | 1.9 | 31 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 / 2.52 | 1.2 | 2.0 | 33 | 4925 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30 / 2.52 | 1.4 | 2.2 | 38 | 6238 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37 / 2.52 | 1.6 | 2.3 | 42 | 7562 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48 / 2.52 | 1.7 | 2.5 | 47 | 9836 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61 / 2.52 | 1.8 | 2.6 | 52 | 12550 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61 / 2.97 | 2.0 | 3.1 | 66 | 15929 | 0.0470 | 3.5 | 570 | 575 |
पैकिंग और शिपिंग
हम खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रम को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता है क्योंकि केबल की डिलीवरी में किसी भी तरह की देरी समग्र परियोजना में देरी और लागत में योगदान कर सकती है।
केबल को लकड़ी के रीलों, नालीदार बक्से और कॉइल में आपूर्ति की जाती है। केबल छोर को नमी से बचाने के लिए बीओपीपी स्वयं-चिपकने वाला टेप और गैर-हीग्रोस्कोपिक सीलिंग कैप के साथ सील किया जाता है। आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी हिस्से पर एक मौसम-प्रूफ सामग्री के साथ मुद्रित किया जाएगा।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
