विवरण

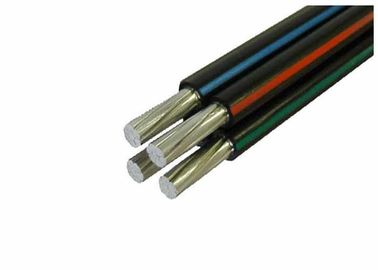

ओवरहेड डिस्ट्रीब्यूशन लाइनों के लिए डिज़ाइन किए गए एरियल बंडल किए गए केबल्स में AAAC से बना एक इंसुलेटेड न्यूट्रल मैसेंजर है, जो कि इंसुलेटेड एल्युमीनियम फेज कंडक्टर के ऊपर हेलिकली घाव होता है। केबल 0.6 / 1 (1.2) kV पर रेट किए गए हैं और IEC60502 के अनुरूप हैं।
निर्माण
क) चरण - चरण कंडक्टर H68 स्थिति एल्यूमीनियम कंडक्टर का होगा और फंसे हुए कॉम्पैक्ट परिपत्र होगा।
बी) न्यूट्रल या मैसेंजर - न्यूट्रल या मैसेंजर कंडक्टर एल्युमिनियम एलॉय कंडक्टर का होगा और स्ट्रैम्ड सर्कुलर फंसेगा।
चरण, तटस्थ कंडक्टर को इन्सुलेशन के रूप में पॉलीइथिलीन (पीई) के साथ बाहर निकाला जाएगा।
तकनीकी विवरणों की अनुसूची
| चरण कंडक्टर | |||||||||||
| नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| कोर की संख्या | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| अछूता कोर का व्यास | मिमी | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| अभी भी हवा, परिवेश में वर्तमान रेटिंग | ए | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| तापमान = 30 ℃ | |||||||||||
| कंडक्टर तापमान = 75 ℃ | |||||||||||
| मैसेंजर कंडक्टर | |||||||||||
| नाममात्र क्रॉस-सेक्शनल क्षेत्र | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| अछूता कोर का व्यास | मिमी | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| मैक्स। 20 ℃ पर डीसी प्रतिरोध | ओम / किमी | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| लोड हो रहा है लोड हो रहा है | केएन | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| पूर्ण केबल | |||||||||||
| लगभग। कुल व्यास | मिमी | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| लगभग। केबल का वजन | किलो / किमी | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| पैकिंग लंबाई | एम / ड्रम | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
1. एएसटीएम, बीएस, एनएफसी, आईईसी, डीआईएन मानक
2. मजबूत तन्यता ताकत (एएएसी) जो स्टील से बेहतर है;
3. रेटेड वोल्टेज: 0.6 / 1KV या 10 kV
4. ओवरहेड पावर ट्रांसमिशन लाइन्स के लिए उपयोग किया जाता है;
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
