| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | QINGDAO YICABLE CABLE |
| प्रमाणन | IEC/CE/KEMA |
0.6/1kV लो वोल्टेज KEMA प्रमाणित चार कोर कॉपर XLPE इंसुलेटेड पावर केबल इलेक्ट्रिकल केबल
कंडक्टर: आईईसी 60228 के अनुसार कॉम्पैक्ट स्ट्रैंडेड कॉपर कंडक्टर, सीएल.2
इन्सुलेशन: एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) 90℃ पर रेटेड
बाहरी आवरण: पीवीसी
कोड पदनाम:
वाईजे: एक्सएलपीई इन्सुलेशन
वी: पीवीसी म्यान
अनुप्रयोग:
रेटेड वोल्टेज 0.6/1 केवी के साथ बिजली वितरण लाइनों में उपयोग के लिए उपयुक्त। इन केबलों में कम ढांकता हुआ नुकसान होता है, इनका उपयोग घर के अंदर, केबल नलिकाओं में, भूमिगत, बिजली या स्विचिंग स्टेशनों, स्थानीय ऊर्जा वितरण, औद्योगिक संयंत्रों में किया जाता है, जहां यांत्रिक क्षति का कोई खतरा नहीं होता है।
मानक:
अंतर्राष्ट्रीय: आईईसी 60502-1, आईईसी 60228
चीन: जीबी/टी 12706.1-2008
जर्मनी: वीडीई 0276
ब्रिटेन: बीएस 7889
तकनीकी डाटा:
रेटेड वोल्टेज: 0.6 / 1 केवी
अधिकतम कंडक्टर तापमान: सामान्य से कम (90 ℃), आपातकालीन (130℃) या शॉर्ट सर्किट 5 एस (250℃) से अधिक की स्थिति नहीं।
न्यूनतम. परिवेश तापमान. 0 ℃, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में हो
न्यूनतम. झुकने की त्रिज्या: 12 x डी
डी: केबल बाहरी व्यास

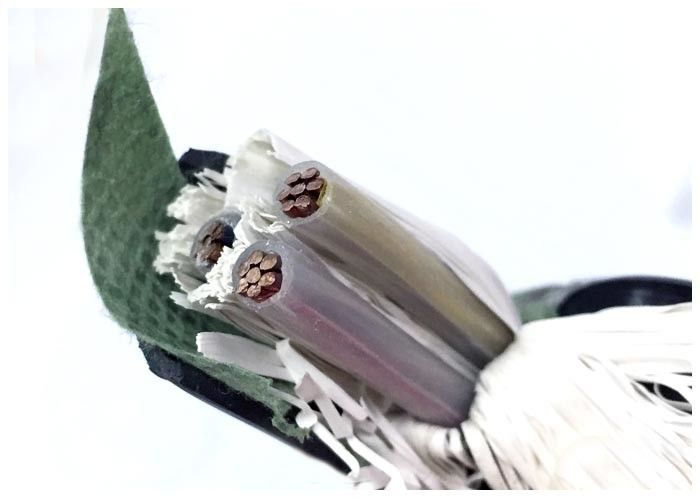

निर्माण:
1. ठोस या फंसे हुए तांबे के कंडक्टर
2. एक्सएलपीई इन्सुलेशन
3. भराव
4.पीवीसी बाहरी आवरण
प्रमाणपत्र:
अनुरोध पर CE, RoHS, CCC, KEMA और अन्य
तकनीकी निर्देश
| नाम. कंडक्टर का क्रॉस-सेक्शन | इन्सुलेशन मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | लगभग। वज़न |
अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी | (मिमी) | (मिमी) | (मिमी) | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 4×4 | 0.7 | 1.8 | 13.0 | 253 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 14.0 | 337 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 17.0 | 501 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 20.0 | 778 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 23.0 | 1160 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 25 | 1554 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1.0 | 1.8 | 23 | 2148 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 1.8 | 27 | 2928 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 1.9 | 31 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.0 | 33 | 4925 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.2 | 38 | 6238 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.3 | 42 | 7562 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.5 | 47 | 9836 | 0.0754 | 3.5 | 440 | 450 |
| 4×300 | 1.8 | 2.6 | 52 | 12550 | 0.0601 | 3.5 | 505 | 515 |
| 4×400 | 2.0 | 3.1 | 66 | 15929 | 0.0470 | 3.5 | 570 | 575 |
