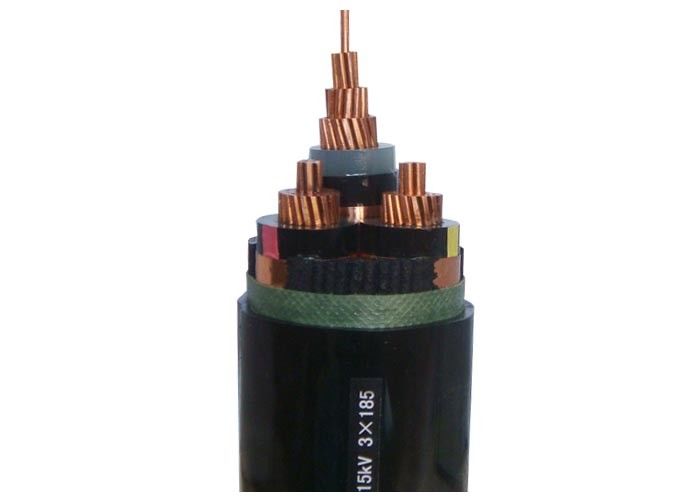

एक्सएलपीई इंसुलेटेड पावर केबल तीन कोर कॉपर टेप स्क्रीन मीडियम वोल्टेज पावर केबल के साथ
विवरण:
12/20kv XLPE इंसुलेटेड इलेक्ट्रिक पावर केबल
सीयू/एक्सएलपीई/पीवीसी, आईईसी 60502-2
आईबीएस 6622, वीडीई 0276, आईईसी 60228, जीबी/टी 12706.2-2008।
सीई, सीसीसी, केमा। आईएसओ
निर्माण:
कंडक्टर: आईईसी 60228 के अनुसार कॉम्पैक्ट स्ट्रैंडेड कॉपर कंडक्टर, सीएल.2
इन्सुलेशन: एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) 90 ℃ पर रेटेड
शीथ: पीवीसी प्रकार ST2 से IEC 60502, काला
टिप्पणी:मानकों या ग्राहक की आवश्यकता के अनुसार इन्सुलेशन रंग
अनुप्रयोग:
घर के अंदर और बाहर बिछाने के लिए. स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बल नहीं। चुंबकीय नलिकाओं में सिंगल कोर केबल बिछाने की अनुमति नहीं है।
मानक:
अंतर्राष्ट्रीय: आईईसी 60502, आईईसी 60228, आईबीएस 6622, वीडीई 0276
चीन: जीबी/टी 12706.2-2008
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन और आईसीईए
![]()
तकनीकी डाटा:
रेटेड वोल्टेज: 12/20kV
अधिकतम. कंडक्टर तापमान: सामान्य (90℃), शॉर्ट सर्किट 5 सेकंड से अधिक नहीं (160℃ जब अनुभाग-क्षेत्र)
300 मिमी से नीचे2, 140 ℃ जब अनुभाग-क्षेत्र 300 मिमी से ऊपर2)
न्यूनतम. परिवेश का तापमान: यदि परिवेश का तापमान 0℃ से कम है तो केबल को पहले से गरम किया जाएगा
न्यूनतम. झुकने की त्रिज्या: सिंगल कोर केबल 20(डी+डी)±5%
मल्टी-कोर केबल 15(डी+डी)±5%
प्रमाणपत्र:
अनुरोध पर CE, RoHS, CCC, KEMA और अन्य
तकनीकी निर्देश:
| नाम. कंडक्टर का क्रॉस-सेक्शन | इन्सुलेशन मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | लगभग। वज़न | अधिकतम. कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मिमी | मिमी | किग्रा/किमी | Ω/किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में(ए) |
| 1×50 | 5.5 | 2.0 | 29 | 846 | 0.641 | 42 | 215 | 255 |
| 1×70 | 5.5 | 2.0 | 30 | 959 | 0.443 | 42 | 265 | 280 |
| 1×95 | 5.5 | 2.0 | 32 | 1093 | 0.320 | 42 | 325 | 340 |
| 1×120 | 5.5 | 2.0 | 34 | 1236 | 0.253 | 42 | 370 | 385 |
| 1×150 | 5.5 | 2.0 | 35 | 1373 | 0.206 | 42 | 420 | 435 |
| 1×185 | 5.5 | 2.0 | 38 | 1573 | 0.164 | 42 | 485 | 495 |
| 1×240 | 5.5 | 2.5 | 40 | 1817 | 0.125 | 42 | 575 | 580 |
| 1×300 | 5.5 | 2.5 | 43 | 2084 | 0.100 | 42 | 660 | 660 |
| 1×400 | 5.5 | 2.5 | 45 | 2455 | 0.0778 | 42 | 775 | 765 |
| 1×500 | 5.5 | 2.5 | 48 | 2861 | 0.0605 | 42 | 890 | 885 |
| 1×630 | 5.5 | 2.6 | 49 | 3863 | 0.0469 | 42 | 1060 | 1010 |
| 1×800 | 5.5 | 2.8 | 57 | 3985 | 0.0367 | 42 | 1230 | 1160 |
| 1×1000 | 5.5 | 2.9 | 61 | 4718 | 0.0291 | 42 | 1410 | 1300 |
| 1×1200 | 5.5 | 3.1 | 65 | 5460 | 0.0247 | 42 | 1540 | 1410 |
| 3×35 | 5.5 | 3.0 | 57 | 2696 | 0.868 | 42 | 130 | 130 |
| 3×50 | 5.5 | 3.0 | 60 | 2973 | 0.641 | 42 | 160 | 155 |
| 3×70 | 5.5 | 3.0 | 63 | 3321 | 0.443 | 42 | 195 | 190 |
| 3×95 | 5.5 | 3.5 | 67 | 3825 | 0.320 | 42 | 240 | 225 |
| 3×120 | 5.5 | 3.5 | 71 | 4262 | 0.253 | 42 | 275 | 285 |
| 3×150 | 5.5 | 3.5 | 74 | 4846 | 0.206 | 42 | 310 | 325 |
| 3×185 | 5.5 | 3.5 | 78 | 5361 | 0.164 | 42 | 355 | 380 |
| 3×240 | 5.5 | 3.5 | 84 | 6263 | 0.125 | 42 | 420 | 430 |
| 3×300 | 5.5 | 4.0 | 89 | 7141 | 0.1000 | 42 | 475 | 490 |
| 3×400 | 5.5 | 4.1 | 96 | 8647 | 0.0778 | 42 | 555 | 485 |
