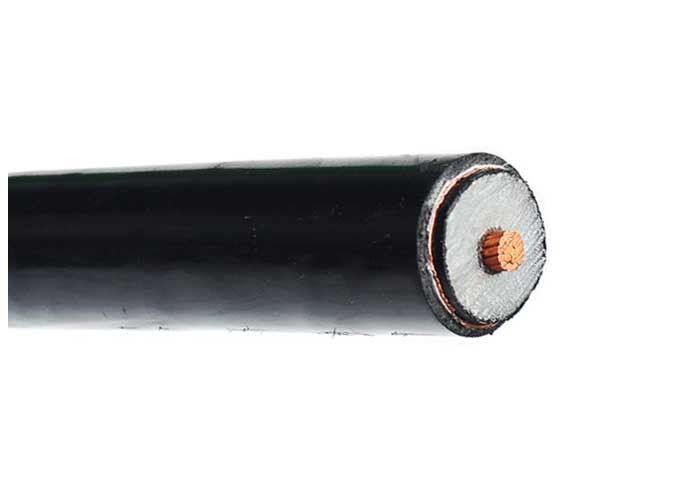

मध्यम वोल्टेज एकल-कोर XLPE अछूता पावर केबल 25 वर्ग मिमी से 800 वर्ग मिमी तक

निर्माण

कंडक्टर: IEC 60228 के अनुसार एनील्ड एल्यूमीनियम कंडक्टर

≤ 6 मिमी2 ठोस (वर्ग 1) या स्ट्रैन्डेड (वर्ग 2)

>6 मिमी2 के स्ट्रैन्डेड (वर्ग 2)

लचीला कंडक्टर (वर्ग 5) वैकल्पिक है।

इन्सुलेशनः एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन) 90°C पर

धातुई स्क्रीन वैकल्पिक: तांबा टेप या तांबा तारों स्क्रीन वैकल्पिक

शीटः पीवीसी या एफआर-पीवीसी प्रकार ST2 से IEC 60502, काला या लाल या अनुकूलन

आवेदन

इनडोर और आउटडोर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बलों को नहीं। चुंबकीय नलिकाओं में एकल कोर केबल बिछाने की अनुमति नहीं है।

मानक

अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228, (आईईसी 60332-3 केवल एफआर प्रकार के लिए)

चीन: GB/T 12706, (केवल FR प्रकार के लिए GB/T 18380-3)

अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर

स्थापना

1स्थापना का तापमान 20°C से अधिक नहीं होना चाहिए। यदि परिवेश का तापमान 0°C से कम हो, तो केबल को पूर्व गरम किया जाना चाहिए।
2केबल की झुकने की त्रिज्या 8 गुना से कम नहीं होनी चाहिए।

तकनीकी डेटा:
