| न्यूनतम आदेश मात्रा: | 100 मीटर |
| कीमत: | USD 1.77-8.99/M |
| मानक पैकेजिंग: | लकड़ी के ड्रम |
| वितरण अवधि: | 7-10 दिनों |
| भुगतान विधि: | एल/सी,टी/टी |
| आपूर्ति क्षमता: | 8632KM / दिन |

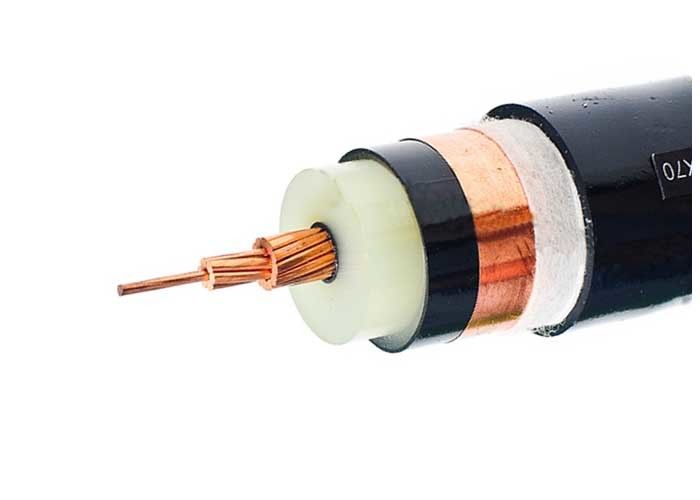

एकल कोर और तीन कोर 26/35KV उच्च वोल्टेज XLPE अछूता पावर केबल 50 वर्ग मिमी से 400 वर्ग मिमी तक
विवरण:
26/35kv XLPE अछूता इलेक्ट्रिक पावर केबल
CU/XLPE/PVC, आईईसी 60502-2
आईबीएस 6622, वीडीई 0276, आईईसी 60228, जीबी/टी 12706.2-2008.
सीई, सीसीसी, केईएमए, आईएसओ
निर्माण:
कंडक्टर: कॉम्पैक्ट स्ट्रैन्डेड कॉपर कंडक्टर, IEC 60228 के अनुसार Cl.2
इन्सुलेशनः एक्सएलपीई (क्रॉस-लिंक्ड पॉलीएथिलीन) 90 °C पर नामित
शीटः पीवीसी प्रकार ST2 से IEC 60502, काला
नोटःमानक या ग्राहक की आवश्यकता के अनुसार इन्सुलेशन रंग
अनुप्रयोग:
इनडोर और आउटडोर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बलों को नहीं। चुंबकीय नलिकाओं में एकल कोर केबल बिछाने की अनुमति नहीं है।
मानक:
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228, आईबीएस 6622, वीडीई 0276
चीन: GB/T 12706.2-2008
अन्य मानक जैसे बीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटाः
नामित वोल्टेजः 26/35kV
कंडक्टर का अधिकतम तापमानः सामान्य (90°C), शॉर्ट सर्किट 5 से अधिक नहीं (160°C जब अनुभाग क्षेत्र
300 मिमी से कम2, 140°C जब अनुभाग क्षेत्र 300 मिमी से अधिक हो2)
न्यूनतम परिवेश तापमानःयदि परिवेश का तापमान 0°C से कम हो तो केबल को पूर्व गरम किया जाना चाहिए
मोड़ त्रिज्याः एकल कोर केबल 20 ((d+D) ± 5%
मल्टी-कोर केबल 15 ((d+D) ± 5%
प्रमाणपत्र:
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
तकनीकी विनिर्देश:
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के स्ट्रैंड नंबर/डाय | इन्सुलेशन मोटाई | शीट की मोटाई | लगभग. ओवरडोज. | लगभग वजन | कंडक्टर का अधिकतम डी.सी. प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 1 × 50 | 10/2.52 | 10.5 | 2.2 | 39.0 | 1758 | 0.387 | 3.5 | 220 | 215 |
| 1 × 70 | 14/252 | 10.5 | 2.4 | 41.0 | 2038 | 0.268 | 3.5 | 270 | 265 |
| 1 × 95 | 19/2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 3.5 | 330 | 315 |
| 1 × 120 | 24 / 2.52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 3.5 | 375 | 360 |
| 1 × 150 | 30/252 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 3.5 | 425 | 400 |
| 1 × 185 | 37/2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 3.5 | 485 | 455 |
| 1 × 240 | 48/2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 3.5 | 560 | 525 |
| 1 × 300 | 61/2।52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 3.5 | 650 | 595 |
| 1 × 400 | 61/2।97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 3.5 | 760 | 680 |
| 1 × 500 | ६१/३23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 3.5 | 875 | 775 |
| 1 × 630 | ६१/३50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 3.5 | 1000 | 875 |
| 1 × 800 | 91/3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 3.5 | 1130 | 970 |
| 1 × 1000 | 91/3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 3.5 | 1250 | 1060 |
| 3 × 50 | 10/2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 3.5 | 185 | 200 |
| 3 × 70 | 14/252 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 3.5 | 230 | 250 |
| 3 × 95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 3.5 | 280 | 300 |
| 3 × 120 | 24 / 2.52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 3.5 | 310 | 330 |
| 3 × 150 | 30/252 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 3.5 | 360 | 380 |
| 3 × 185 | 37/2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 3.5 | 400 | 425 |
| 3 × 240 | 48/2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 3.5 | 470 | 490 |
| 3 × 300 | 61/2।52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 3.5 | 540 | 555 |
| 3 × 400 | 61/2।97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 3.5 | 610 | 625 |
