| न्यूनतम आदेश मात्रा: | 100 मीटर |
| कीमत: | USD 1.78-9.99/M |
| मानक पैकेजिंग: | लकड़ी के ड्रम |
| वितरण अवधि: | 10 दिन |
| भुगतान विधि: | एल/सी,टी/टी |
| आपूर्ति क्षमता: | 58623km / सप्ताह |

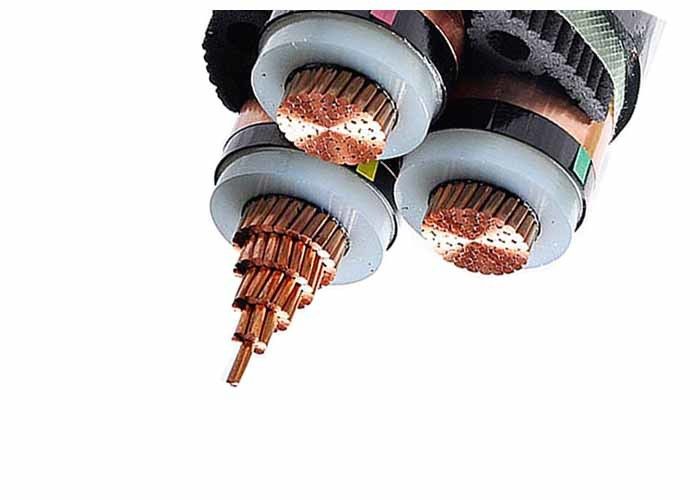

उच्च वोल्टेज तीन कोर XLPE इंसुलेटेड पावर केबल 12/20(24)KV 70SQMM से 400SQMM तक
विवरण:
12/20kv XLPE इंसुलेटेड इलेक्ट्रिक पावर केबल
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA. ISO
निर्माण:
कंडक्टर : IEC 60228 के अनुसार कॉम्पैक्ट फंसे हुए तांबे का कंडक्टर, Cl.2
इंसुलेशन : XLPE(क्रॉस-लिंक्ड पॉलीइथिलीन) 90 ℃ पर रेटेड
शीथ : PVC टाइप ST2 IEC 60502 के लिए, काला
नोट:मानकों या ग्राहक की आवश्यकता के अनुसार इंसुलेशन का रंग
अनुप्रयोग:
इमारतों के अंदर और बाहर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बल नहीं। चुंबकीय नलिकाओं में सिंगल कोर केबल बिछाने की अनुमति नहीं है।
मानक:
अंतर्राष्ट्रीय: IEC 60502, IEC 60228, IBS 6622, VDE 0276
चीन: GB/T 12706.2-2008
अनुरोध पर BS, DIN और ICEA जैसे अन्य मानक
तकनीकी डेटा:
रेटेड वोल्टेज: 12/20kV
अधिकतम। कंडक्टर तापमान: सामान्य (90℃), शॉर्ट सर्किट 5 s से अधिक नहीं (160℃ जब सेक्शन-एरिया
300mm से कम2, 140℃ जब सेक्शन-एरिया 300mm से ऊपर2)
न्यूनतम परिवेश तापमान: यदि परिवेश का तापमान 0℃ से कम है तो केबल को पहले से गरम किया जाना चाहिए
न्यूनतम झुकने का त्रिज्या: सिंगल कोर केबल 20(d+D)±5%
मल्टी-कोर केबल 15(d+D)±5%
प्रमाणपत्र:
CE, RoHS, CCC, KEMA और अनुरोध पर अन्य
तकनीकी विशिष्टताएँ:
| कंडक्टर का नाममात्र क्रॉस-सेक्शन | इंसुलेशन मोटाई | शीथ मोटाई | लगभग ओ.डी. | लगभग वजन | कंडक्टर का अधिकतम डी.सी. प्रतिरोध (20 ℃) | परीक्षण वोल्टेज ए.सी. | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मिमी | मिमी | किग्रा/किमी | Ω /किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में (ए) |
| 1×50 | 5.5 | 2.0 | 29 | 846 | 0.641 | 42 | 215 | 255 |
| 1×70 | 5.5 | 2.0 | 30 | 959 | 0.443 | 42 | 265 | 280 |
| 1×95 | 5.5 | 2.0 | 32 | 1093 | 0.320 | 42 | 325 | 340 |
| 1×120 | 5.5 | 2.0 | 34 | 1236 | 0.253 | 42 | 370 | 385 |
| 1×150 | 5.5 | 2.0 | 35 | 1373 | 0.206 | 42 | 420 | 435 |
| 1×185 | 5.5 | 2.0 | 38 | 1573 | 0.164 | 42 | 485 | 495 |
| 1×240 | 5.5 | 2.5 | 40 | 1817 | 0.125 | 42 | 575 | 580 |
| 1×300 | 5.5 | 2.5 | 43 | 2084 | 0.100 | 42 | 660 | 660 |
| 1×400 | 5.5 | 2.5 | 45 | 2455 | 0.0778 | 42 | 775 | 765 |
| 1×500 | 5.5 | 2.5 | 48 | 2861 | 0.0605 | 42 | 890 | 885 |
| 1×630 | 5.5 | 2.6 | 49 | 3863 | 0.0469 | 42 | 1060 | 1010 |
| 1×800 | 5.5 | 2.8 | 57 | 3985 | 0.0367 | 42 | 1230 | 1160 |
| 1×1000 | 5.5 | 2.9 | 61 | 4718 | 0.0291 | 42 | 1410 | 1300 |
| 1×1200 | 5.5 | 3.1 | 65 | 5460 | 0.0247 | 42 | 1540 | 1410 |
| 3×35 | 5.5 | 3.0 | 57 | 2696 | 0.868 | 42 | 130 | 130 |
| 3×50 | 5.5 | 3.0 | 60 | 2973 | 0.641 | 42 | 160 | 155 |
| 3×70 | 5.5 | 3.0 | 63 | 3321 | 0.443 | 42 | 195 | 190 |
| 3×95 | 5.5 | 3.5 | 67 | 3825 | 0.320 | 42 | 240 | 225 |
| 3×120 | 5.5 | 3.5 | 71 | 4262 | 0.253 | 42 | 275 | 285 |
| 3×150 | 5.5 | 3.5 | 74 | 4846 | 0.206 | 42 | 310 | 325 |
| 3×185 | 5.5 | 3.5 | 78 | 5361 | 0.164 | 42 | 355 | 380 |
| 3×240 | 5.5 | 3.5 | 84 | 6263 | 0.125 | 42 | 420 | 430 |
| 3×300 | 5.5 | 4.0 | 89 | 7141 | 0.1000 | 42 | 475 | 490 |
| 3×400 | 5.5 | 4.1 | 96 | 8647 | 0.0778 | 42 | 555 |
485
|
